HEIDENHAIN MANUALplus 4110
509
9.4 ICP
-Beispiel „St
e
c
h
zyklus“

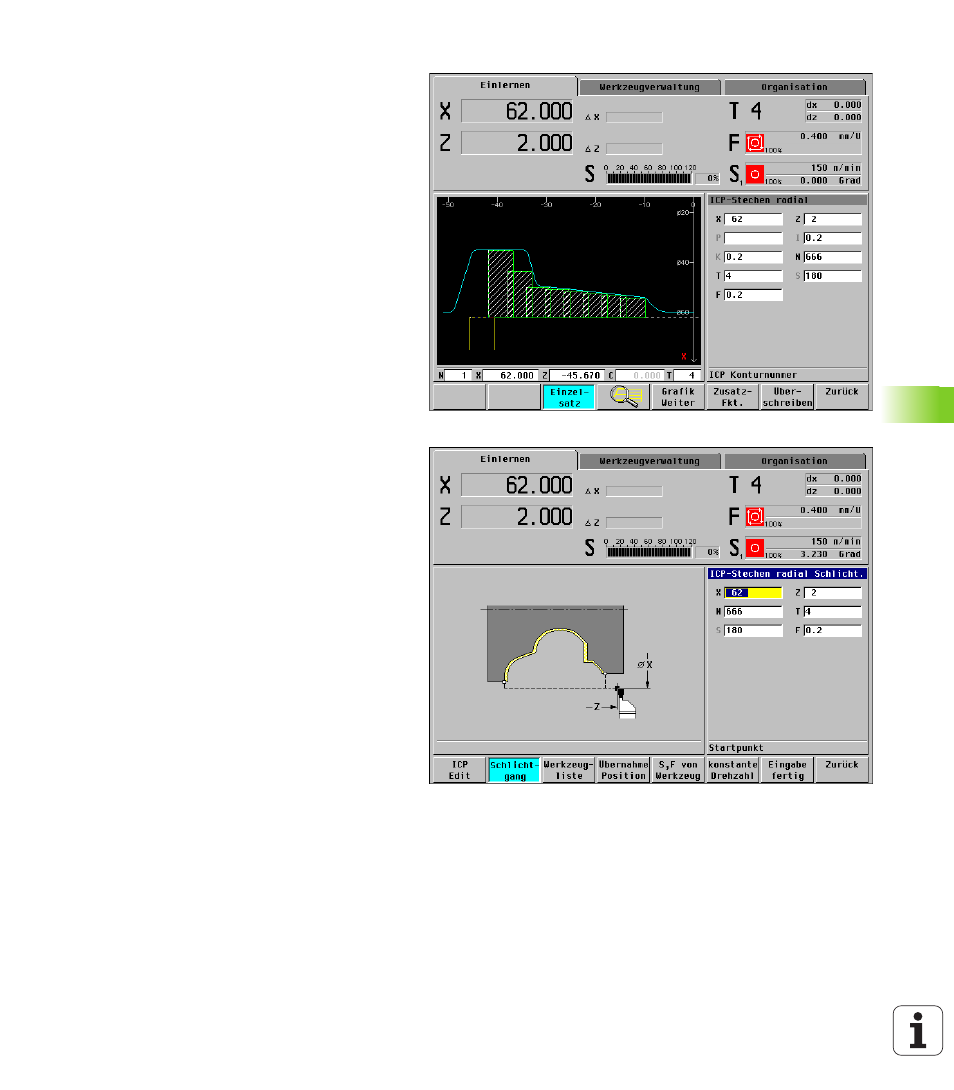

ICP-Einstechen prüfen
Sie prüfen den Ablauf des Stechens mit der „grafi-
schen Simulation“ (Softkey Grafik). Zur besseren
Kontrolle können Sie mit Einzelsatz jeden einzelnen
Verfahrweg prüfen. In dem Beispiel ist die Stechbear-
beitung noch nicht abgeschlossen (Bild rechts oben).
Danach wird der Zyklus mit Speichern oder Über-
schreiben in das Zyklenprogramm übernommen.
ICP-Stechen (Schlichten)
Die definierte ICP-Kontur „666“ (Einstich) wird auch
für das Schlichten verwendet.
