HEIDENHAIN MANUALplus 4110 463
9.1 Mit der MANU
ALplus arbeit
en

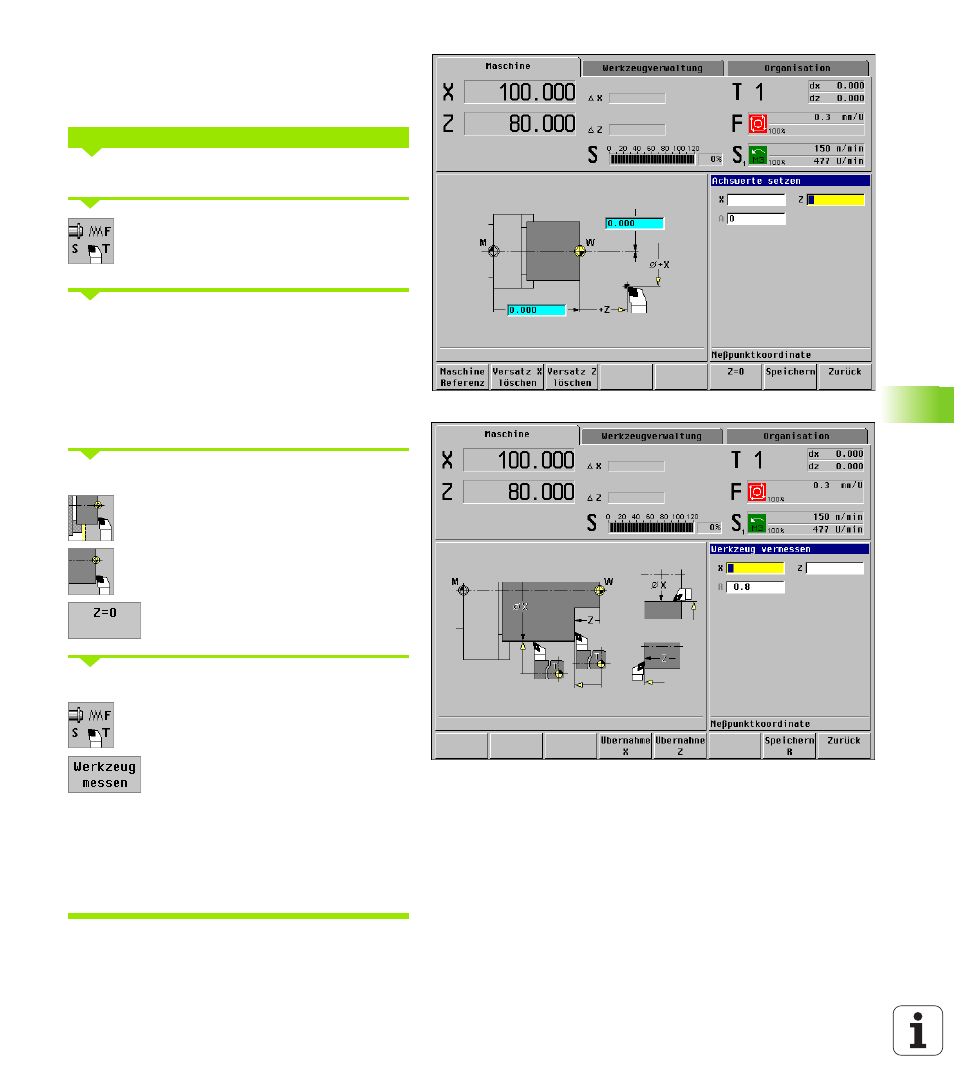

Maschine einrichten
Voraussetzung: die Werkzeuge T1, T2, und T3 sind
eingetragen
Rohteil einspannen
vermessenes Werkzeug einsetzen
und in „S, F, T setzen“ die Maschi-
nendaten definieren
„Werkstück-Nullpunkt setzen“ und „Werkzeuge
messen“ vorbereiten (im „manuellen Betrieb“ mit
Handrädern/Jog-Bedienelementen):
„ Planfläche erstellen
„ Durchmesser vorbereiten
Werkstück-Nullpunkt setzen
„Einrichten“ wählen
„Achswerte setzen“ wählen
Planfläche ankratzen und Position als
Werkstück-Nullpunkt übernehmen
Werkzeug messen (für alle Werkzeuge):
Werkzeug einsetzen und T-Nummer
in „S, F, T setzen“ definieren
Werkzeug messen betätigen
Durchmesser ankratzen und Durchmessermaß als
„Meßpunktkoordinate X“ eintragen.
Planfläche ankratzen und „0“ als „Messpunktkoor-
dinate Z“ eintragen. (Die Planfläche wurde als Werk-
stück-Nullpunkt definiert.)
Einrichtearbeiten
