362 6 DIN-Programmierung
6.20 Stir
nfläc
h
enbearbeit
ung
Kreisbogen Stirnfläche G102/G103
Geometriebefehl: G102/G103 definiert einen Kreisbogen in einer
Stirnflächenkontur.
Bearbeitungsbefehl: Das Werkzeug verfährt zirkular im Vorschub
zum „Endpunkt".

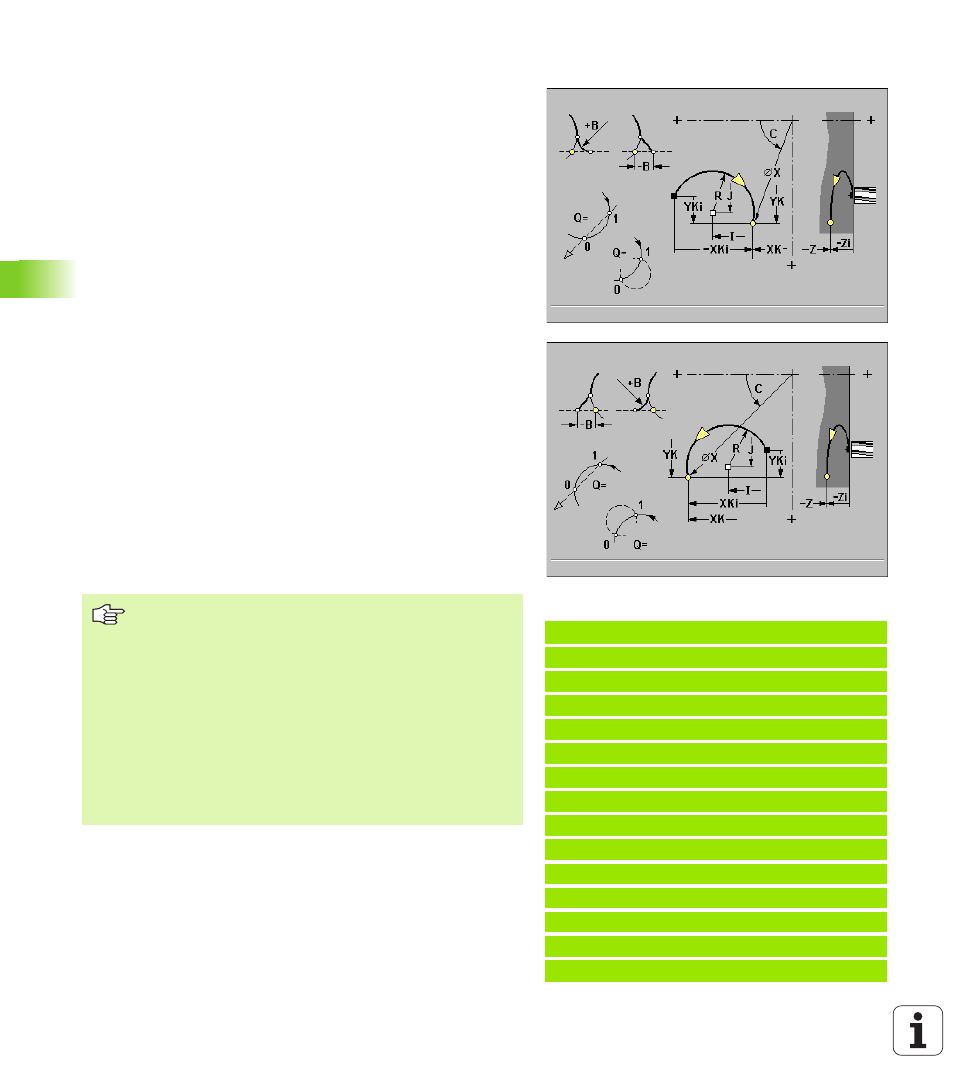

Die Drehrichtung entnehmen Sie dem Hilfebild.
Parameter
8 X Endpunkt (Durchmessermaß)
8 C Endwinkel – Winkelrichtung: siehe Hilfebild
8 XK Endpunkt (kartesisch)
8 YK Endpunkt (kartesisch)
8 R Radius
8 I Mittelpunkt (kartesisch)
8 K Mittelpunkt (kartesisch)
8 Q Schnittpunkt (default: Q=0): Ergeben sich bei der Berechnung
des Endpunktes zwei Lösungsmöglichkeiten, definiert „Q“ den
Endpunkt.
8 B Fase/Verrundung : Übergang zum nächsten Konturelement. Pro-
grammieren Sie den theoretischen Endpunkt des Konturelements,
wenn Sie eine Fase/Verrundung angeben.
„ B keine Eingabe: tangentialer Übergang
„ B=0: nicht tangentialer Übergang
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
8 Z Endpunkt
Beispiel: G102, G103
%100.nc
[G100, G101, G102, G103, G793]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G793 Z2 ZE-5 P2 U0.5 R0 I0.5 F0.15 H0 Q0
N6 G100 XK20 YK5
N7 G101 XK50 B5
N8 G103 XK5 YK50 R50 Q1 B5
N9 G101 XK5 YK20 B5
N10 G102 XK20 YK5 R20 B5
N11 G80
N12 M15
ENDE
„ Definieren Sie den Endpunkt entweder mit polaren oder
kartesischen Koordinaten.
„ Endpunkt im Koordinatenursprung: XK=0, YK=0 pro-
grammieren
„ „Mittelpunkt" oder „Radius" programmieren
„ Ist der Kreismittelpunkt nicht programmiert, wird der
Mittelpunkt berechnet, der den kürzesten Kreisbogen
ergibt.
„ nur bei G102/G103 als Geometriebefehl zugelassen:
Parameter Q, B
„ nur bei G102/G103 als Bearbeitungsbefehl zugelassen:
Parameter Z
