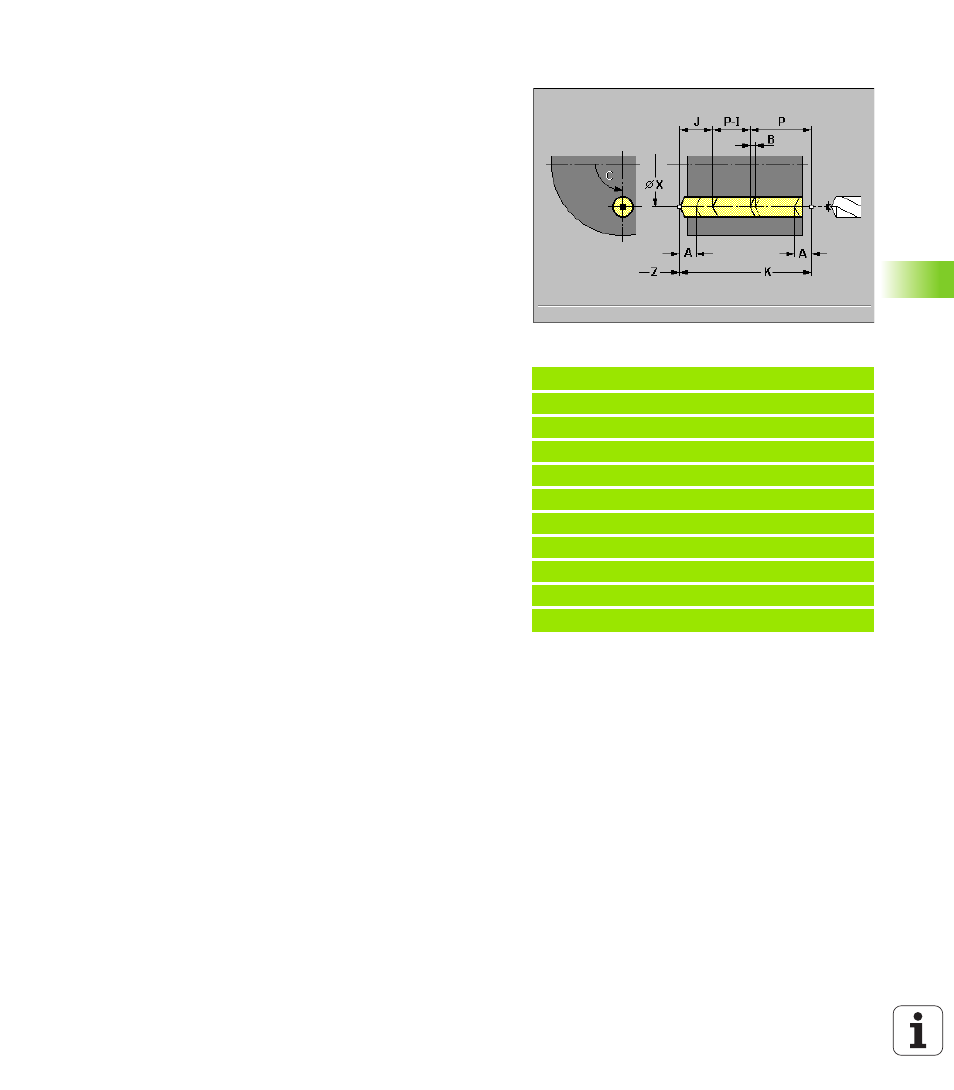

Tieflochbohrzyklus G74
G74 erstellt axiale Bohrungen im Zentrum mit feststehenden Werk-
zeugen sowie axiale und radiale Bohrungen mit angetriebenen Werk-
zeugen.
Die Bohrung wird in mehreren Stufen ausgeführt. Nach jeder Stufe
wird der Bohrer zurückgezogen und wieder auf „Sicherheitsabstand“
zugestellt. Die Bohrtiefe wird bei jeder Bohrstufe reduziert.
Parameter
8 X Endpunkt axiale Bohrung (Durchmessermaß)
8 Z Endpunkt radiale Bohrung
8 R Sicherheitsabstand – keine Eingabe: Wert aus „Aktuelle Parame-
ter – Bearbeitung – Sicherheitsabstände“
8 P 1. Bohrtiefe – keine Eingabe: die Bohrung erfolgt ohne Unterbre-
chung
8 I Reduzierwert (default: 0): ab der zweiten Bohrstufe wird die Bohr-
tiefe um „I“ reduziert, wobei „J“ nicht unterschritten wird
8 B Rückzugsabstand (default: Rückzug auf „Anfangspunkt Bohrung“)
8 J minimale Bohrtiefe (default: 1/10 von „P“)
8 A An-/Durchbohrlänge (default: 0)
8 E Verweilzeit zum Freischneiden am Bohrungsende (default: 0)
8 V Durchbohrvarianten – Vorschubreduzierung um 50% beim An-
bzw. Durchbohren
„ 0: ohne Vorschubreduzierung
„ 1: Durchbohrreduzierung
„ 2: Anbohrreduzierung
„ 3: An- und Durchbohrreduzierung
8 K Bohrtiefe (radiale Bohrung: Radiusmaß)
„ K angegeben: der „Startpunkt Bohrung“ wird aus „Endpunkt Boh-
rung“ und „K“ errechnet
„ K nicht angegeben: „K“ wird aus „Endpunkt Bohrung“ und aktu-
eller Werkzeugposition errechnet
8 D Rückzug Rückzuggeschwindigkeit und Zustellung innerhalb der
Bohrung– default: 0
„ 0: Eilgang
„ 1: Vorschub
Beispiel: G74
%74.nc
[G74]
N1 M5
N2 T49 G197 S1000 G195 F0.2 M103
N3 M14
N4 G110 C0
N5 G0 X80 Z2
N6 G745 XK0 YK0 Z2 K80 Wi90 Q4 V2
N7 G74 Z-40 R2 P12 I2 B0 J8
N8 M15
ENDE
