HEIDENHAIN MANUALplus 4110
251
5.3 DXF
-K
ont
ur
en impor
tier
en

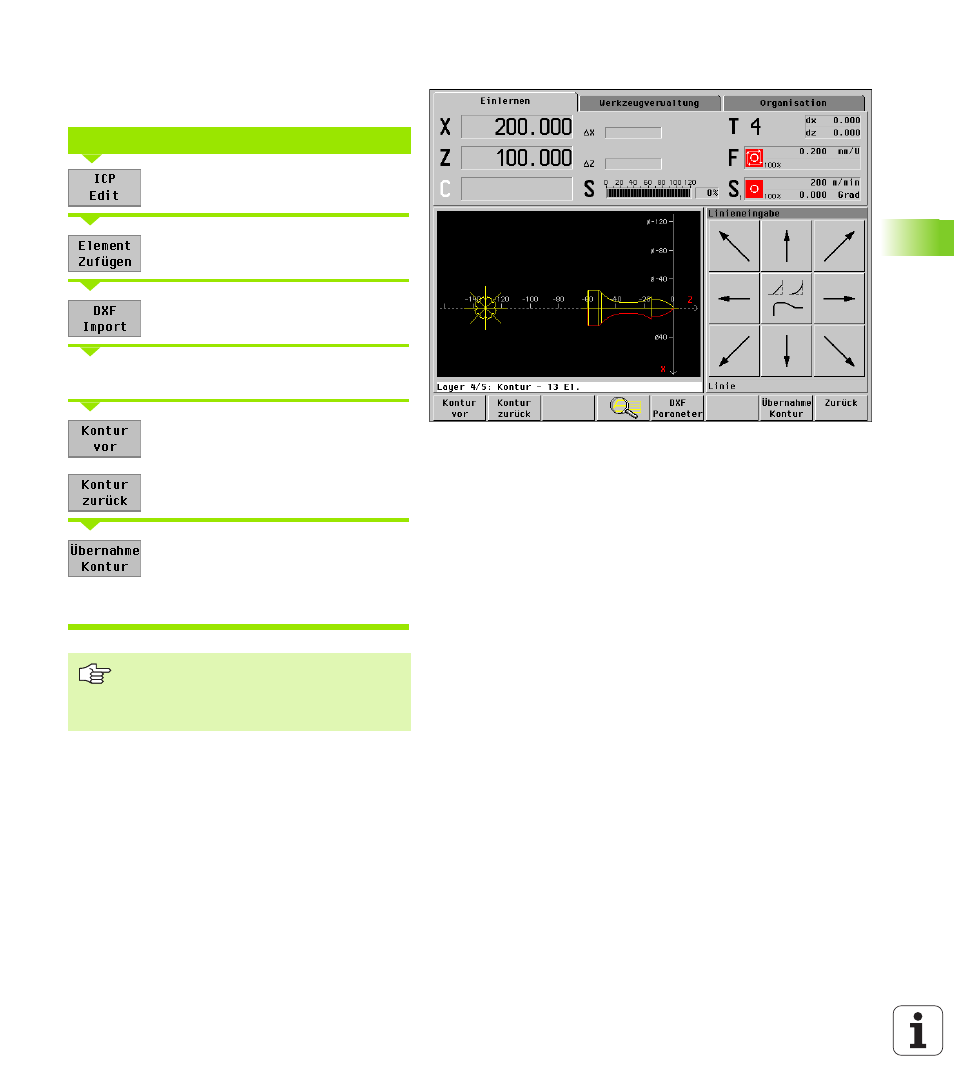

DXF-Import
Der DXF-Import wird im ICP-Editor in der Phase der
Kontureingabe angeboten.
ICP Edit betätigen
Element zufügen betätigen
DXF Import betätigen
Datei mit DXF-Kontur(en) auswählen.
Mit Kontur vor oder Kontur zurück
den DXF-Layer auswählen.
Übernahme Kontur betätigen – der
ICP-Editor liest die ausgewählte DXF-
Kontur ein und wandelt sie in das
ICP-Format
DXF-Import
Konturelemente, die bereits eingegeben
bzw. eingelesen wurden, werden über-
schrieben, sobald Sie den Softkey Über-
nahme Kontur betätigen.
