322 6 DIN-Programmierung
6.12 Einf
ac
he Dr
ehzyklen

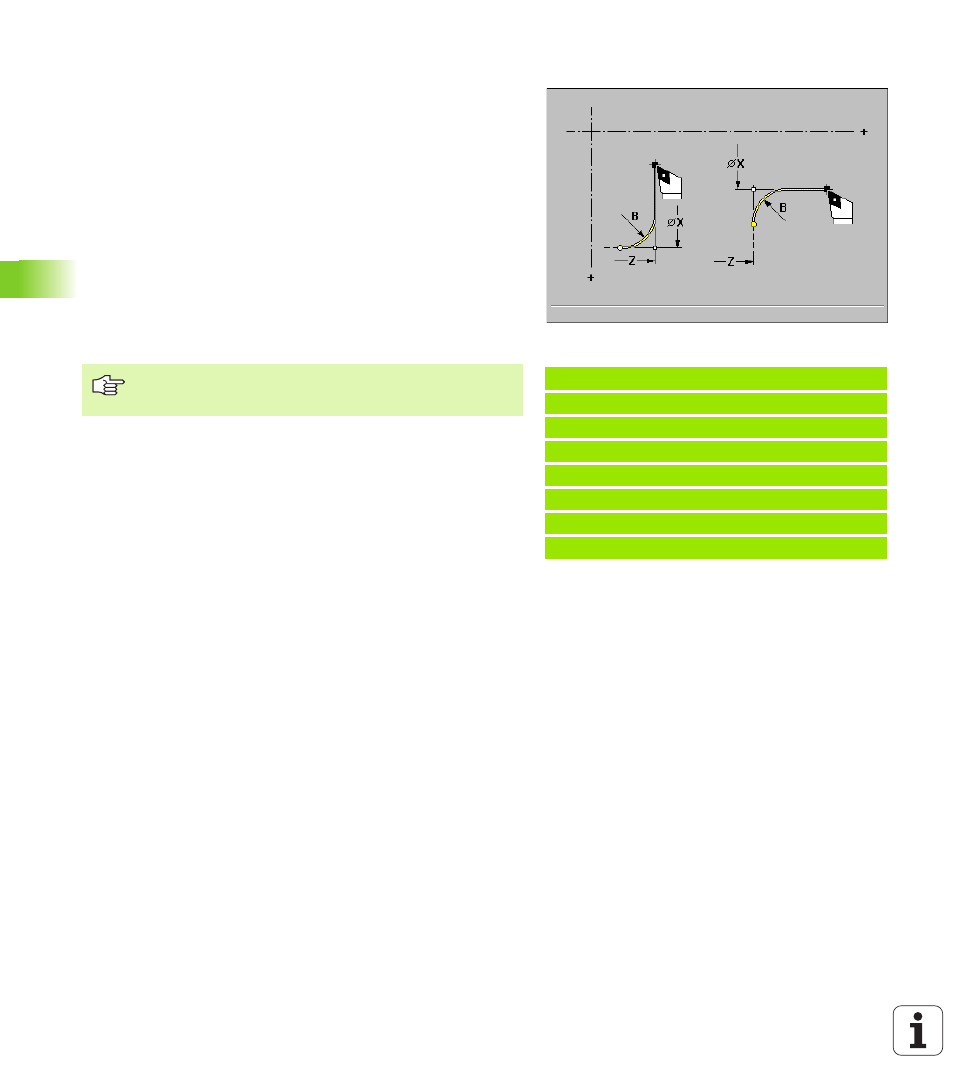

Strecke mit Radius G87
G87 erzeugt Übergangsradien an rechtwinkligen, achsparallelen
Innen- und Außenecken. Das vorhergehende Längs- oder Planelement
wird bearbeitet, wenn das Werkzeug vor Zyklusausführung auf der X-
oder Z-Koordinate des Eckpunktes steht. Die Radien werden in einem
Schnitt bearbeitet.
Die MANUALplus ermittelt die Richtung der Verrundung aus der
„Werkzeugorientierung“ (siehe “Drehwerkzeuge” auf Seite 419).
Werkzeugposition nach Zyklusausführung: Endpunkt der Verrundung
Parameter
8 X Eckpunkt (Durchmessermaß)
8 Z Eckpunkt
8 B Radius
8 E Reduzierter Vorschub : default: aktiver Vorschub
Beispiel: G87
%87.nc
[G87]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X70 Z2
N3 G1 Z0
N4 G87 X84 Z0 B2
N6 . . .
ENDE
„ Schneidenradiuskorrektur: wird durchgeführt.
„ Aufmaße: werden nicht verrechnet.
