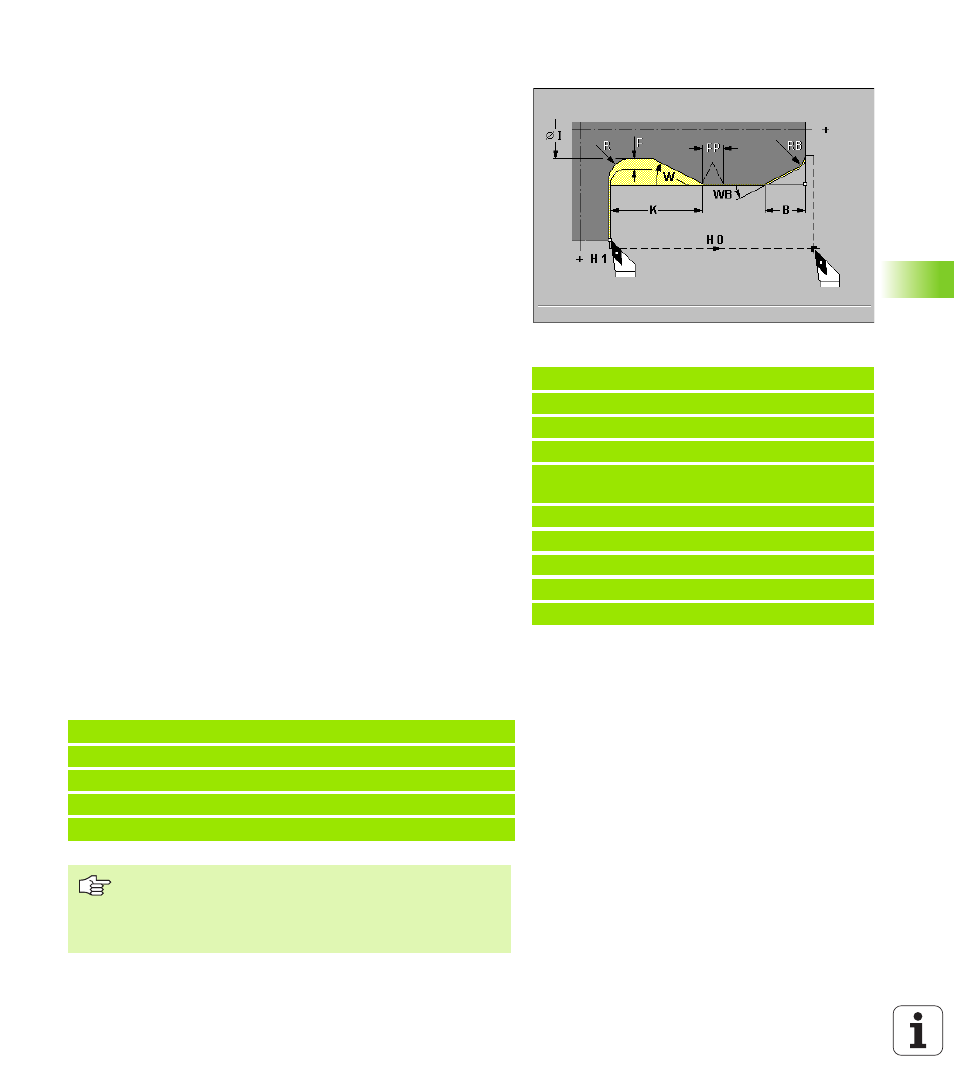

Freistich DIN 76 mit Zylinderbearbeitung G853
Der Zyklus fertigt den vorgelagerten Zylinder, den Freistich, die
anschließende Planfläche und den Zylinderanschnitt, wenn Sie einen
der Parameter „B“ oder „RB“ angeben.
Parameter
8 FP Gewindesteigung
8 I Freistichdurchmesser (Durchmessermaß) (default: Normtabelle)
8 K Freistichlänge (default: Normtabelle)
8 W Freistichwinkel (default: Normtabelle)
8 R Freistichradius (default: Normtabelle)
8 P Aufmaß
„ P nicht angegeben: der Freistich wird in einem Schnitt gefertigt
„ P angegeben: Aufteilung in Vor- und Fertigdrehen
– P = Längsaufmaß
– Planaufmaß ist immer 0,1 mm.
8 B Anschnittlänge – keine Eingabe: der Zylinderanschnitt wird nicht
gefertigt
8 RB Anschnittradius – keine Eingabe: der Anschnittradius wird nicht
gefertigt
8 WB Anschnittwinkel (default: 45 °)
8 E reduzierter Vorschub (default: aktiver Vorschub): für das Eintau-
chen und für den Gewindeanschnitt
8 H Abfahrart (default: 0):
„ H=0: Werkzeug fährt zum Startpunkt zurück
„ H=1: Werkzeug steht am Ende der Planfläche
Hinweis:
Parameter, die Sie nicht programmieren, ermittelt die MANUALplus
aus der Normtabelle (siehe “DIN 76 – Freistichparameter” auf
Seite 529):
„ FP anhand des Durchmessers
„ I, K, W, und R anhand von FP (Gewindesteigung)
Folgesätze des Zyklusaufrufs
Beispiel: G853
%853.nc
[G853]
N1 T21 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G853 FP1.5 I47 K15 W30 R2 P1 B5 RB2
WB30 E0.2 H1
N4 G0 X50 Z0
N5 G1 Z-30
N6 G1 X60
N7 G80
ENDE
N.. G853 FP.. I.. K.. W.. /Zyklusaufruf
N.. G0 X.. Z.. /Eckpunkt Zylinderanschnitt
N.. G1 Z.. /Freistichecke
N.. G1 X.. /Endpunkt Planfläche
N.. G80 /Ende der Konturbeschreibung
„ Der Freistich wird nur in rechtwinkligen, achsparallelen
Konturecken auf der Längsachse ausgeführt.
„ Schneidenradiuskorrektur wird durchgeführt.
„ Aufmaße: werden nicht verrechnet
