3.5

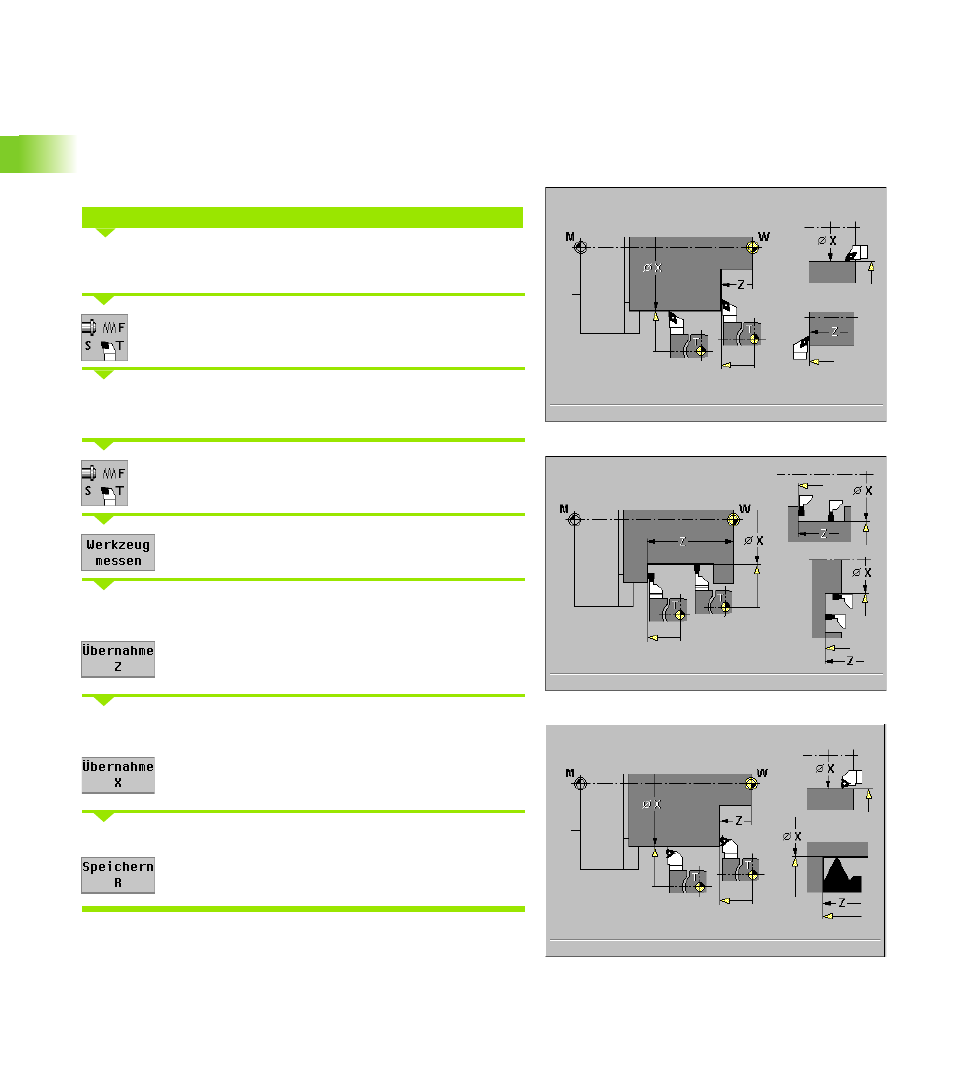

Werkzeuge einrichten
Die MANUALplus unterstützt das Vermessen der Werkzeuge durch
Ankratzen, per Messtaster oder mit einer Messoptik. Stellen Sie das
Mess-Verfahren in Maschinen-Parameter 6 ein.
Bei vermaßten Werkzeugen geben Sie die Einstellmaße in der
„Betriebsart Werkzeugverwaltung“ ein.
Das zu vermessende Werkzeug in die Werkzeugtabelle eintragen
(siehe “Werkzeugdaten” auf Seite 418)
ein vermessenes Werkzeug einsetzen und T-Num-
mer in „S, F, T setzen“ eingeben
Planfläche drehen und diese Position als Werkstück-Nullpunkt definie-
ren
Zurück nach „S, F, T setzen“, das zu messende Werk-
zeug einsetzen und zugehörige T-Nummer eingeben
Werkzeug messen aktivieren
Planfläche ankratzen. „0“ als „Messpunktkoordinate Z“ eintragen
(Werkstück-Nullpunkt)
das Werkzeugmaß speichern (der Korrekturwert wird
gelöscht)
Mess-Durchmesser drehen. Durchmessermaß als „Messpunktkoor-
dinate X” eintragen
das Werkzeugmaß speichern (der Korrekturwert wird
gelöscht)
Schneidenradius eingeben
Schneidenradius in die Werkzeugtabelle übernehmen
Werkzeugmaße durch Ankratzen ermitteln
