Konturschruppen plan mit Eintauchen G829
Der Zyklus zerspant den durch die Werkzeugposition und der Kontur-
beschreibung in den Folgesätzen definierten Konturbereich in Plan-
richtung mit Eintauchen (siehe “Konturbeschreibung” auf Seite 310).

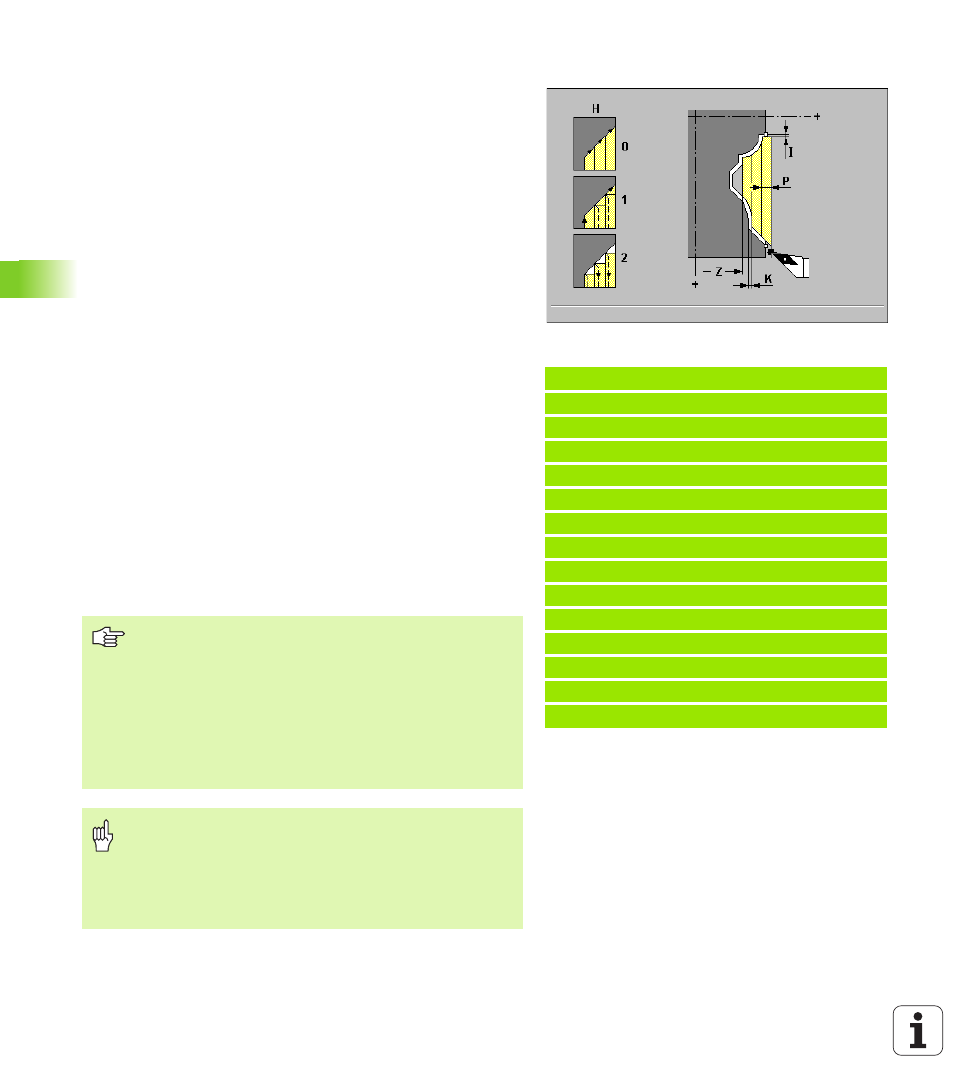

Parameter
8
Z Schnittbegrenzung
: Die Zerspanung erfolgt bis zur „Schnittbe-
grenzung“.
8
P maximale Zustellung
: Die Schnittaufteilung wird so berechnet,
dass ein „Schleifschnitt“ vermieden wird und die Zustellung <= P
ist.
8
E Eintauchvorschub
: Das Werkzeug taucht mit dem Vorschub E in
das Material ein.
E=0: fallende Konturen nicht bearbeiten
keine Eingabe: Je steiler das Werkzeug eintaucht, desto größer ist
die Vorschubreduzierung (maximal: 50%).
8
H Abfahrart
(default: 1):
H=0: spant nach jedem Schnitt entlang der Kontur
H=1: hebt unter 45° ab; spant mit dem letzten Schnitt entlang der
Kontur
H=2: hebt unter 45° ab – es erfolgt kein Schnitt entlang der Kontur
8
I Aufmaß X
(Durchmessermaß) – (default: 0)
8
K Aufmaß Z
(default: 0)
Hinweise zur Zyklusausführung:
Die MANUALplus ermittelt die Zerspan- und Zustellrichtung anhand
der aktuellen Werkzeugposition relativ zum Anfangspunkt/Endpunkt
des Konturabschnitts.
Werkzeugposition nach Zyklusausführung: Zyklusstartpunkt
Beispiel: G829
%829.nc
[G829]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X125 Z0
N3 G829 P5 H1 I1 K0.3
N4 G0 X120 Z-12
N5 G1 Z-3 A195 B3
N6 G1 X90 B2
N7 G1 Z-9 A-65 B-2
N8 G1 X50
N9 G1 Z-11 A-60
N10 G1 X32 B1
N11 G1 X24 Z0
N12 G80
ENDE
Das Werkzeug muss außerhalb des definierten Kontur-
bereichs stehen.
Schneidenradiuskorrektur: wird durchgeführt.
G57/G58-Aufmaße werden verrechnet, wenn „I, K“
nicht programmiert werden. Nach der Zyklusausfüh-
rung werden die Aufmaße gelöscht.
Sicherheitsabstand nach einem Schnitt: Parameter
„Aktuelle Parameter – Bearbeitung – Sicherheitsab-
stände“
Achtung Kollisionsgefahr
Sind Einstell- und Spitzenwinkel des Werkzeugs nicht
definiert, taucht das Werkzeug mit dem Eintauchwinkel
ein. – Sind sie definiert, taucht das Werkzeug mit dem
maximal möglichen Winkel ein. Das Restmaterial bleibt
stehen.
