HEIDENHAIN MANUALplus 4110 209
4.8 F
räszyklen

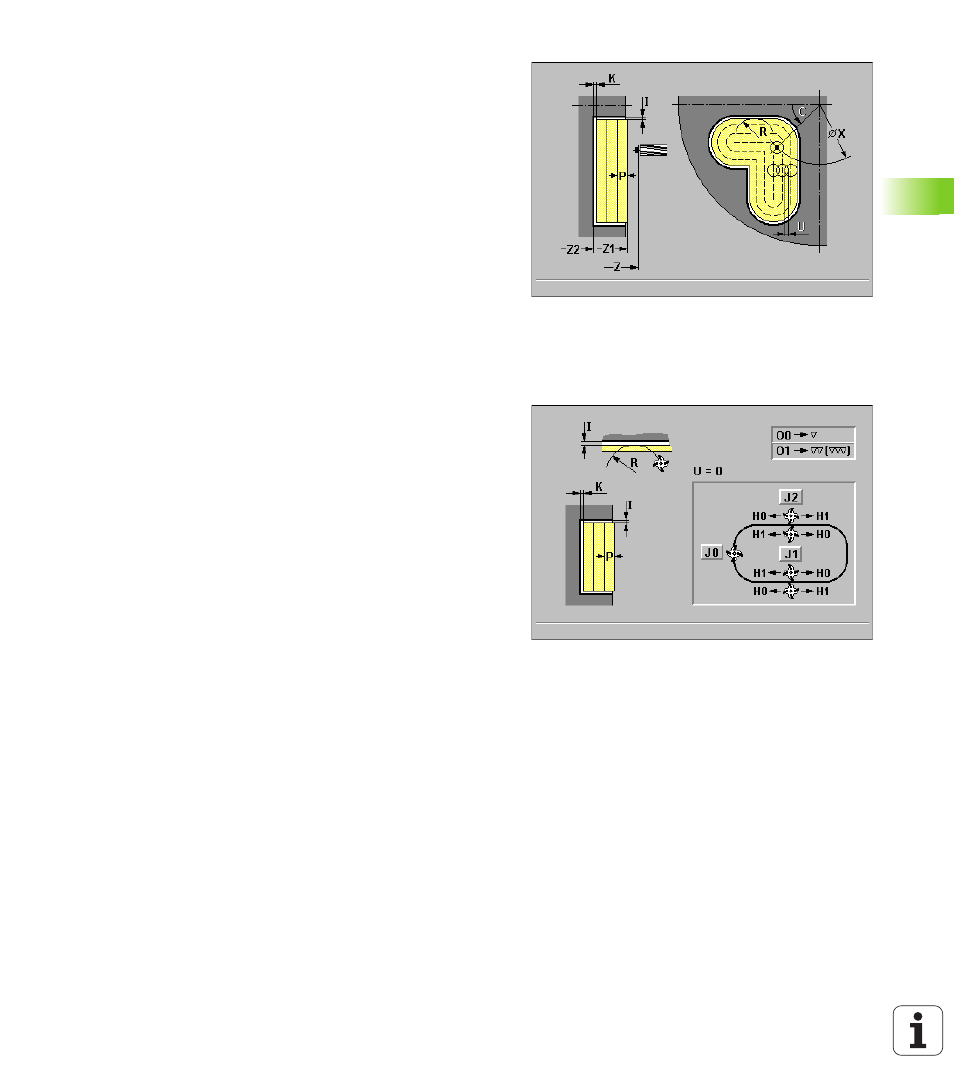

Zyklusparameter (erstes Eingabefenster)
8 X, Z Startpunkt
8 C Spindelwinkel (C-Achsposition) – default: aktueller Spindelwinkel
8 C1 Winkel Figurmittelpunkt – default: Spindelwinkel C
8 Z1 Fräsoberkante – default: Startpunkt Z
8 Z2 Fräsgrund
8 P Zustelltiefe – default: gesamte Tiefe in einer Zustellung
8 U Überlappungsfaktor
„ keine Eingabe: Konturfräsen
„ U>0: Taschenfräsen – (minimale) Überlappung der Fräsbahnen =
U*Fräserdurchmesser
8 I Aufmaß konturparallel
8 K Aufmaß in Zustellrichtung
8 T Werkzeugnummer
8 S Drehzahl/Schnittgeschwindigkeit
8 F Umdrehungsvorschub
Zyklusparameter (zweites Eingabefenster)
8 N ICP-Konturnummer
8 FZ Zustellvorschub – default: aktiver Vorschub
8 E Reduzierter Vorschub für zirkulare Elemente – default: aktiver
Vorschub
8 H Fräslaufrichtung – default: 0
„ H=0: Gegenlauf
„ H=1: Gleichlauf
8 J Konturfräsen (default: 0) abhängig von „U“ gilt:
„ Taschenfräsen und J=0: auf der Kontur
„ Taschenfräsen und J=1: innen
„ Taschenfräsen und J=2: außen
„ Konturfräsen und J=0: von innen nach außen
„ Konturfräsen und J=1: von außen nach innen
8 O Schruppen/Schlichten : Fräsablauf (nur beim Taschenfräsen) –
default: 0
„ O=0: Schruppen
„ O=1: Schlichten
8 R Einfahrradius : Radius Ein-/Ausfahrbogen –
default: 0
„ R=0: Konturelement wird direkt angefahren; Zustellung auf
Anfahrpunkt oberhalb der Fräsebene – danach senkrechte Tiefen-
Zustellung
„ R>0: Fräser fährt Ein-/Ausfahrbogen, der tangential an das Kontu-
relement anschließt
„ R<0 bei Innenecken: Fräser fährt Ein-/Ausfahrbogen, der tangen-
tial an das Konturelement anschließt
„ R<0 bei Außenecken: Länge lineares Ein-/Ausfahrelement; Kontu-
relement wird tangential an-/abgefahren
