9.2 ICP
-Beispiel „Gewindezapf
en“
ICP-Zerspanen längs
Es wird vorausgesetzt, dass die Maschine eingerich-
tet und im Modus „Einlernen“ ist.

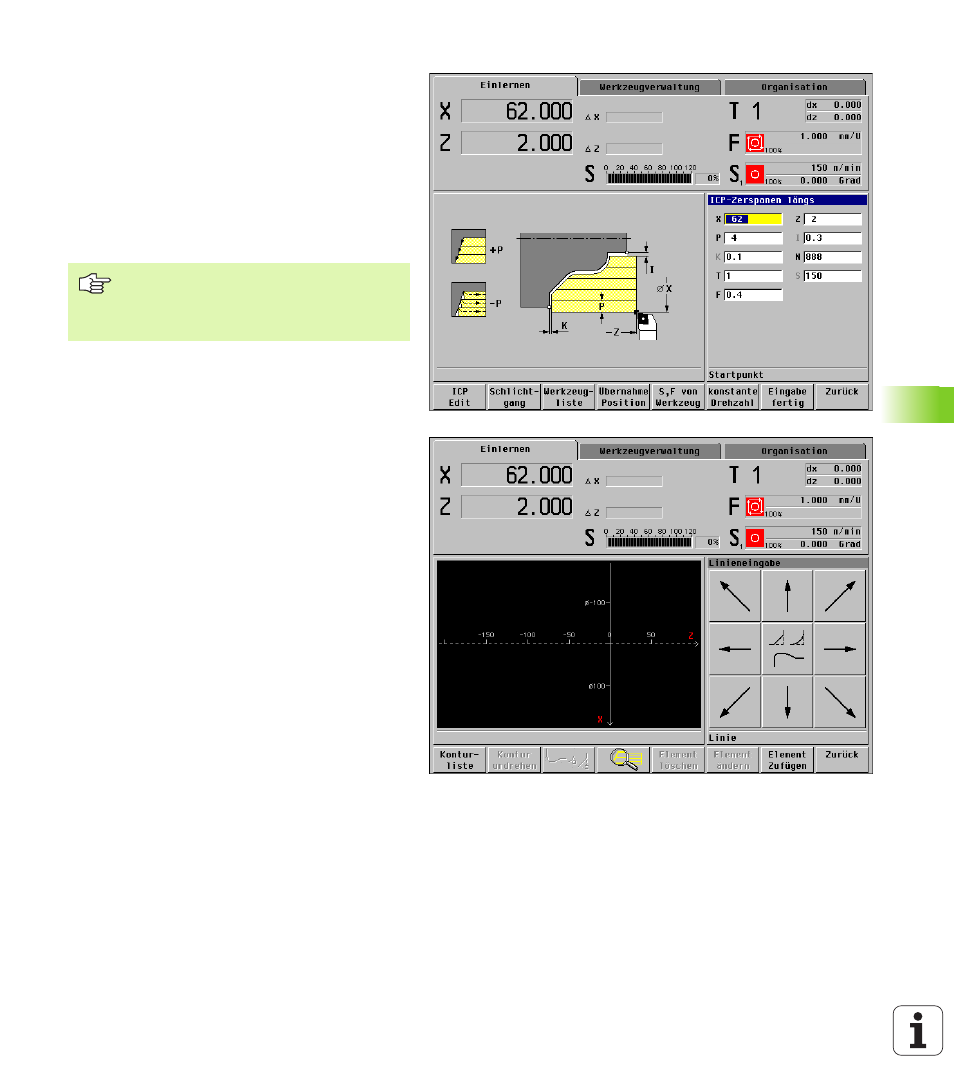

Im ICP-Zerspanzyklus erfolgt die Eingabe der Zustell-
tiefe und der Aufmaße für die Schruppbearbeitung. In
diesem Beispiel wird die Nummer („888“) der ICP-
Kontur vor Aufruf des ICP-Editors eingegeben (Bild
rechts oben).
Nach Wechsel in den ICP-Editor und Betätigung von
Element zufügen erfolgt die Eingabe der Konturele-
mente.
Da die MANUALplus die Zerspanungsrich-
tung aus der Konturrichtung ableitet, wird
die ICP-Kontur „in negativer Z-Richtung“
beschrieben.
