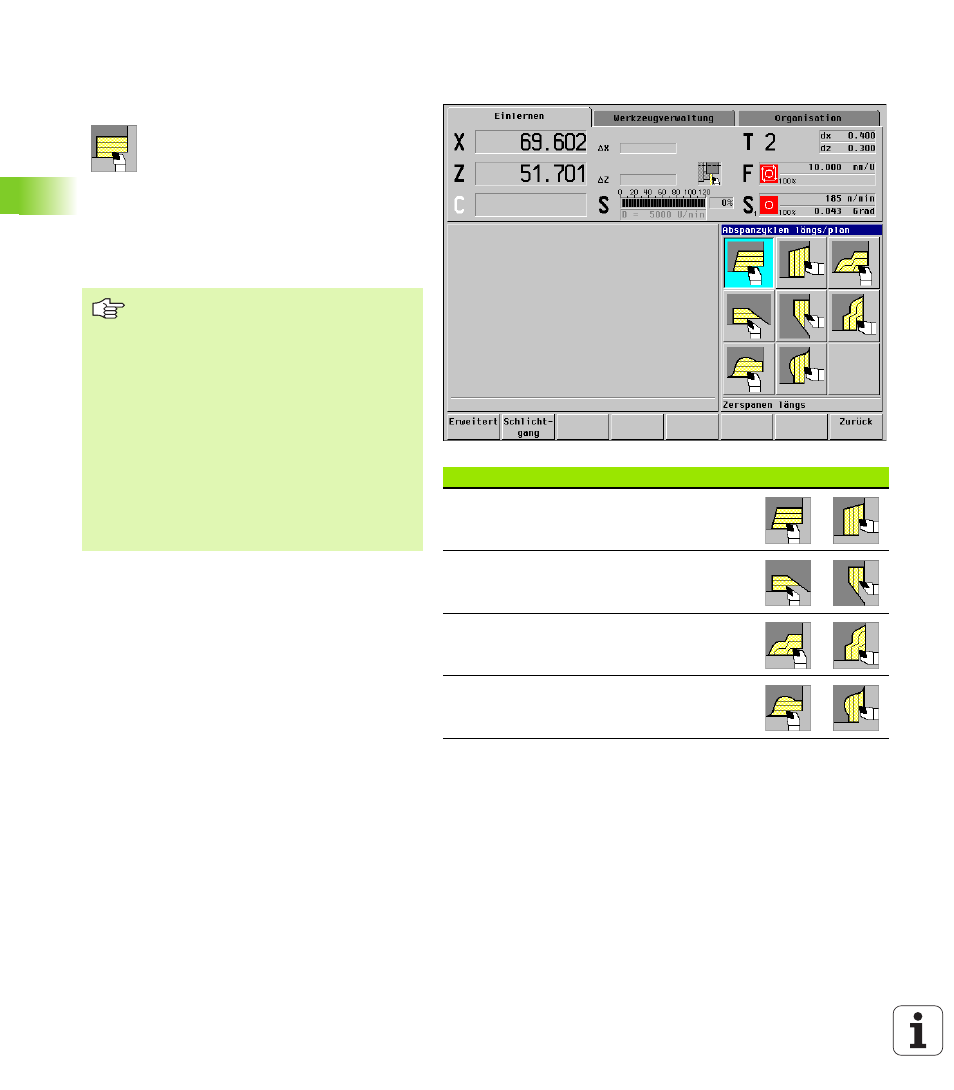

98 4 Zyklenprogrammierung
4.4 Abspanzyklen
4.4 Abspanzyklen
Zerspan- und Zustellrichtung bei Abspanzyklen
Die MANUALplus ermittelt die Zerspan- und Zustell-
richtung aus den Zyklusparametern.
„ normaler Modus: die Parameter „Startpunkt X, Z“
(manueller Betrieb: „momentane Werkzeugposi-
tion“) und „Konturanfang X1/Konturende Z2“ sind
maßgebend
„ erweiterter Modus: die Parameter „Anfangspunkt
Kontur X1, Z1“ und „Endpunkt Kontur X2, Z2“ sind
maßgebend
„ ICP-Zyklen: die Parameter „Startpunkt X, Z“
(manueller Betrieb: „momentane Werkzeugposi-
tion“) und „Startpunkt der ICP-Kontur“ sind maßge-
bend
Abspanzyklen Symbol
Zerspanen längs/plan
Schrupp- und Schlichtzyklus für einfache Kon-
turen
Eintauchen längs/plan
Schrupp- und Schlichtzyklus für einfache Kon-
turen
ICP-Konturparallel längs/plan
Schrupp- und Schlichtzyklus für beliebige Kon-
turen
ICP-Zerspanen längs/plan
Schrupp- und Schlichtzyklus für beliebige Kon-
turen
Abspanzyklen schruppen und schlichten
einfache Konturen im „normalen
Modus“ und komplexe Konturen im
„erweiterten Modus“.
ICP-Zerspanzyklen bearbeiten mit
„ICP“ beschriebene Konturen (siehe
„Editieren von ICP-Konturen” auf Seite
243).
„ Schnittaufteilung: Die MANUALplus
errechnet eine Zustellung, die <=
„Zustelltiefe P“ ist. Ein „Schleifschnitt“
wird vermieden.
„ Aufmaße: im „erweiterten Modus“
„ Schneidenradiuskorrektur: wird
durchgeführt
„ Sicherheitsabstand nach einem
Schnitt:
„ normaler Modus: 1 mm
„ erweiteter Modus: wird getrennt für
Innen- und Außenbearbeitung in
„Aktuelle Parameter – Bearbeitung –
Sicherheitsabstände“ eingestellt
