Freistich Form H G857

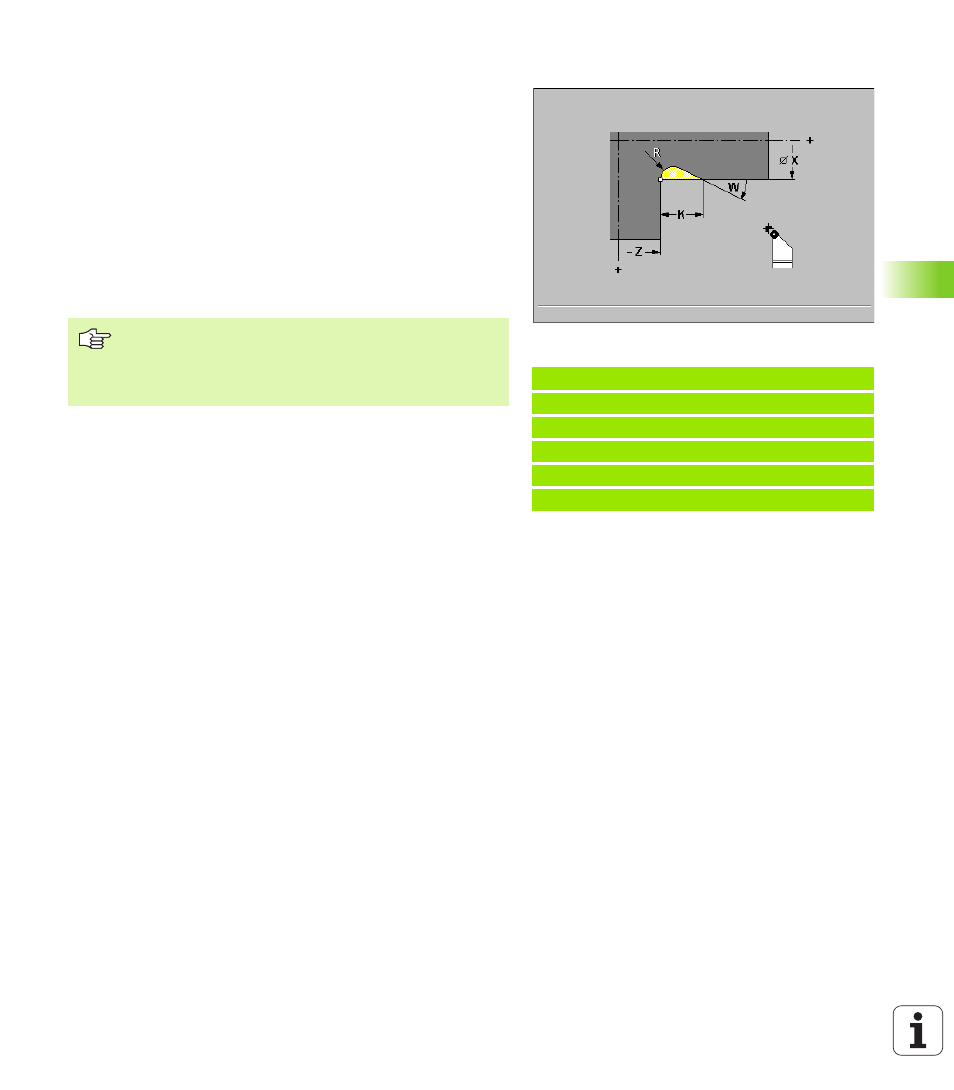

G857 erstellt den Freistich. Der Endpunkt wird gemäß „Freistich Form
H“ anhand des Eintauchwinkels ermittelt. Nach der Zyklusausführung
fährt das Werkzeug auf den Startpunkt zurück.
Parameter
8 X Eckpunkt Kontur (Durchmessermaß)
8 Z Eckpunkt Kontur
8 K Freistichlänge
8 R Radius – keine Eingabe: kein Zirkularelement (Werkzeugradius =
Freistichradius)
8 W Eintauchwinkel – keine Eingabe: wird anhand „K“ und „R“
berechnet
Beispiel: G857
%857.nc
[G857]
N1 T21 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G857 X50 Z-30 K7 R2 W30
ENDE
„ Der Freistich wird nur in rechtwinkligen, achsparallelen
Konturecken auf der Längsachse ausgeführt.
„ Schneidenradiuskorrektur wird durchgeführt.
„ Aufmaße: werden nicht verrechnet
