6.15 Gewindezyklen
Erweitertes, mehrgängiges Längsgewinde G351
G351 erstellt ein- oder mehrgängige Längsgewinde (Innen- oder
Außengewinde) mit variabler Steigung. Das Gewinde beginnt an der
aktuellen Werkzeugposition und endet im „Endpunkt X, Z“.
Parameter
8 Z Endpunkt Gewinde
8 F Gewindesteigung
8 U Gewindetiefe
„ U>0: Innengewinde
„ U<=0: Außengewinde (Längs- und Stirnseite)
„ U= +999 oder –999: Gewindetiefe wird berechnet
8 I maximale Zustellung – keine Eingabe: wird aus Gewindesteigung
und Gewindetiefe errechnet
8 A Zustellwinkel (default: 30°):
Bereich: –60° < A < 60°
„ A>0: Zustellung von der rechten Flanke
„ A<0: Zustellung von der linken Flanke
8 D Gangzahl (default: 1)
8 J Restschnitttiefe (default: 1/100 mm)
8 E variable Steigung (default: 0)
„ E > 0: vergrößert die Steigung je Umdrehung um E
„ E < 0: verkleinert die Steigung je Umdrehung um E
Innen- oder Außengewinde: siehe Vorzeichen von „U“
Schnittaufteilung: Der erste Schnitt erfolgt mit „I“, bei jedem weite-
ren Schnitt wird die Schnitttiefe reduziert, bis „J“ erreicht ist.
Handradüberlagerung (wenn Ihre Maschine dafür ausgerüstet ist):
Die Überlagerungen sind begrenzt:
„ X-Richtung: abhängig von aktueller Schnitttiefe – Start-/Endpunkt
Gewinde werden nicht überschritten
„ Z-Richtung: maximal 1 Gewindegang – Start-/Endpunkt Gewinde
werden nicht überschritten

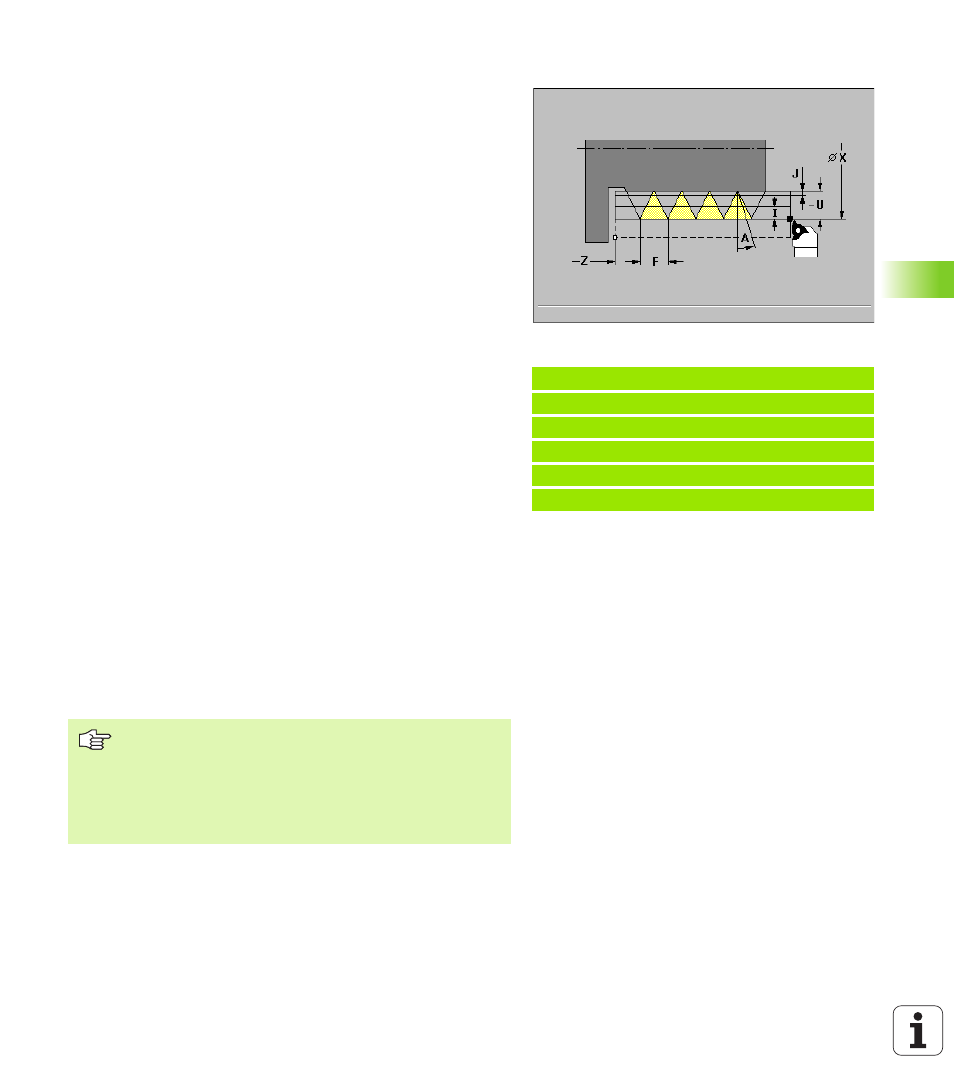

Beispiel: G351
%351.nc
[G351]
N1 T45 G97 S1500 M3
N2 G0 X16 Z4
N3 G351 Z-29 F1.5 U-0.9 I0.2
ENDE
„ „Zyklus-Stop“ wirkt am Ende eines Gewindeschnitts.
„ Vorschub- und Spindeloverride sind während der Zyklus-
ausführung nicht wirksam.
„ Sie aktivieren die Handradüberlagerung per Schalter am
Maschinenbedienpult.
„ Vorsteuerung ist ausgeschaltet
