Freistechen Form K
„Stechzyklen“ wählen
„Freistechen K“ wählen
Die erzeugte Konturform ist von dem eingesetzten Werkzeug abhän-
gig, da nur ein linearer Schnitt im Winkel von 45° ausgeführt wird.

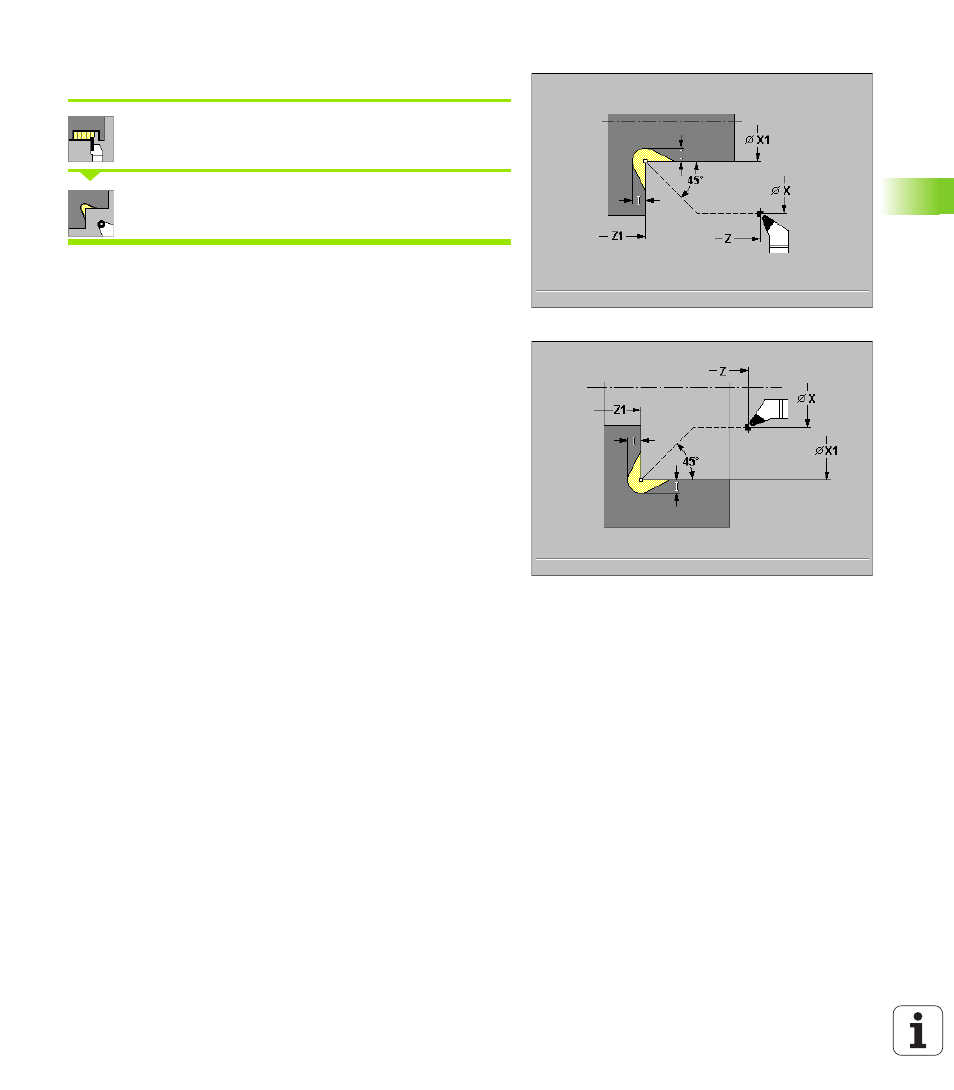

Zyklusparameter
8 X, Z Startpunkt
8 X1, Z1 Eckpunkt Kontur
8 I Freistichtiefe
8 T Werkzeugnummer
8 S Drehzahl/Schnittgeschwindigkeit
8 F Umdrehungsvorschub
Zyklusausführung
1 fährt im Eilgang unter 45° auf „Sicherheitsabstand“ vor den „Eck-
punkt Kontur X1, Z1“
2 taucht um die „Freistichtiefe I“ ein
3 zieht das Werkzeug auf gleichem Weg auf den „Startpunkt X, Z“
zurück
