HEIDENHAIN MANUALplus 4110 147
4.5 St
ec
hzyklen

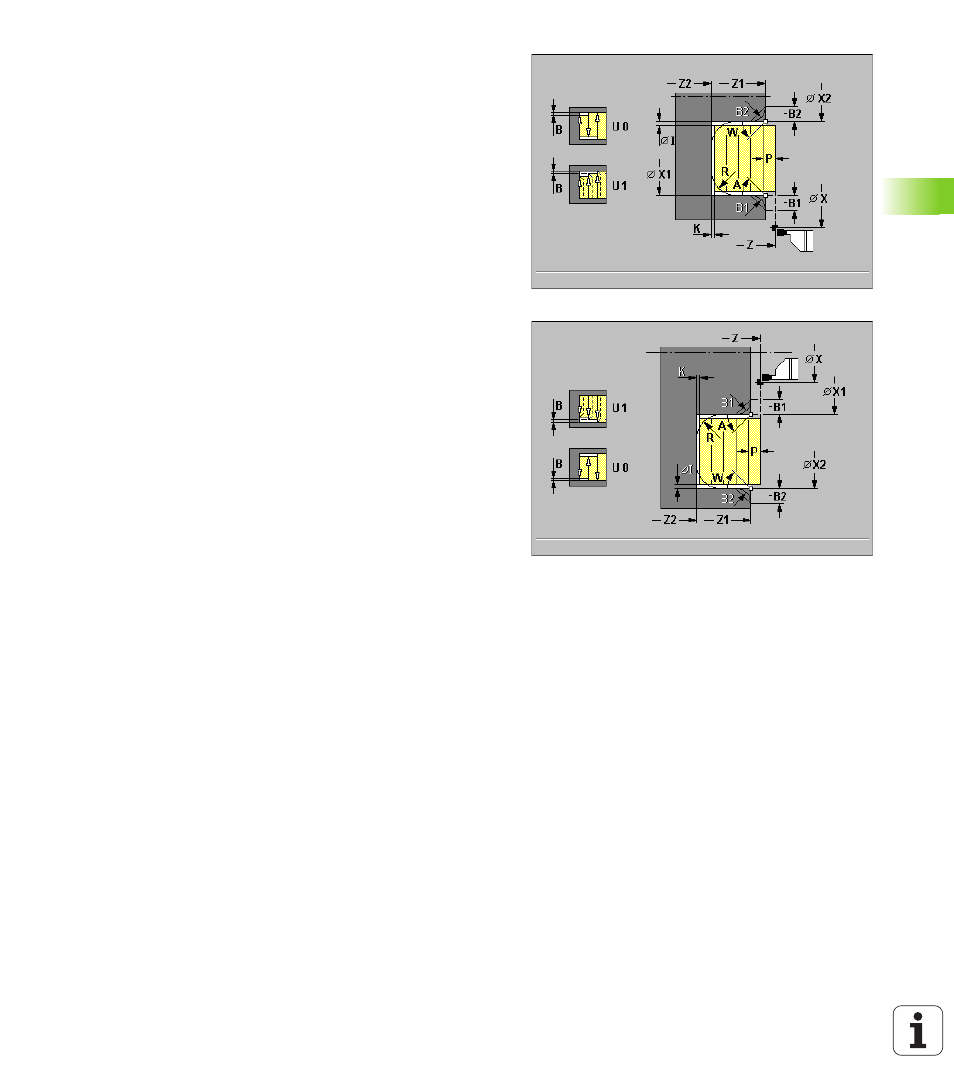

Mit folgenden wahlweisen Parametern definieren Sie:
„ A: Schräge am Konturanfang
„ W: Schräge am Konturende
„ R: Verrundung (in beiden Ecken des Konturtals)
„ B1: Fase/Rundung am Konturanfang
„ B2: Fase/Rundung am Konturende
Zyklusausführung
1 errechnet die Schnittaufteilung
2 stellt von „X, Z“ aus für den ersten Schnitt zu
3 sticht ein (Stechbearbeitung)
4 zerspant rechtwinklig zur Stechrichtung (Drehbearbeitung)
5 wiederholt 3...4, bis „Endpunkt Z2/X2“ erreicht ist
6 sticht Fase/Verrundung am Konturanfang/Konturende, wenn defi-
niert
7 fährt achsparallel zum Startpunkt zurück
