SATEL VERSA 21
Datenschlüssel und die Option V ERBINDUNG D LOAD X->EHTM-1 programmiert man für
das Modul ETHM-1 (siehe: Kapitel E THERNET -M ODUL ETHM-1 – S. 49):
– im Fenster „Versa – Struktur” in der Registerkarte „Module”, nach Wählen aus der
Liste des Moduls ETHM-1;
– am Bedienteil mit Hilfe der Funktion E INSTELLUNGEN (S ERVICEMODUS
2. M
ODULE
1. B
ED T. U .E RW .M.
2. E
INSTELLUNGEN ), nach Wählen aus der Liste des Moduls
ETHM-1 (Programmieren erfolgt „Schritt für Schritt”).
Im Programm D LOAD X müssen der TCP-Port zur Kommunikation über Ethernet-Netz
sowie der Datenschlüssel zusätzlich im Fenster „Kennwörter und Rufnummern” definiert
werden. In demselben Fenster programmiert man die Adresse des Moduls ETHM-1.
2.2.4 Aktivierung der lokalen Parametrierung ohne Verifikation von
Identifikationsnummern
Bei dieser Methode der Verbindungsaufnahme zwischen dem Computer und der
Alarmzentrale brauchen Sie nicht, die in der Zentrale einprogrammierten ID-Nummern zu
kennen (die Funktion RS-V
ERB . START wird automatisch eingeschaltet). Das Programm
D LOAD X wird die ID-Nummern nach der Verbindungsaufnahme mit der Zentrale auslesen.

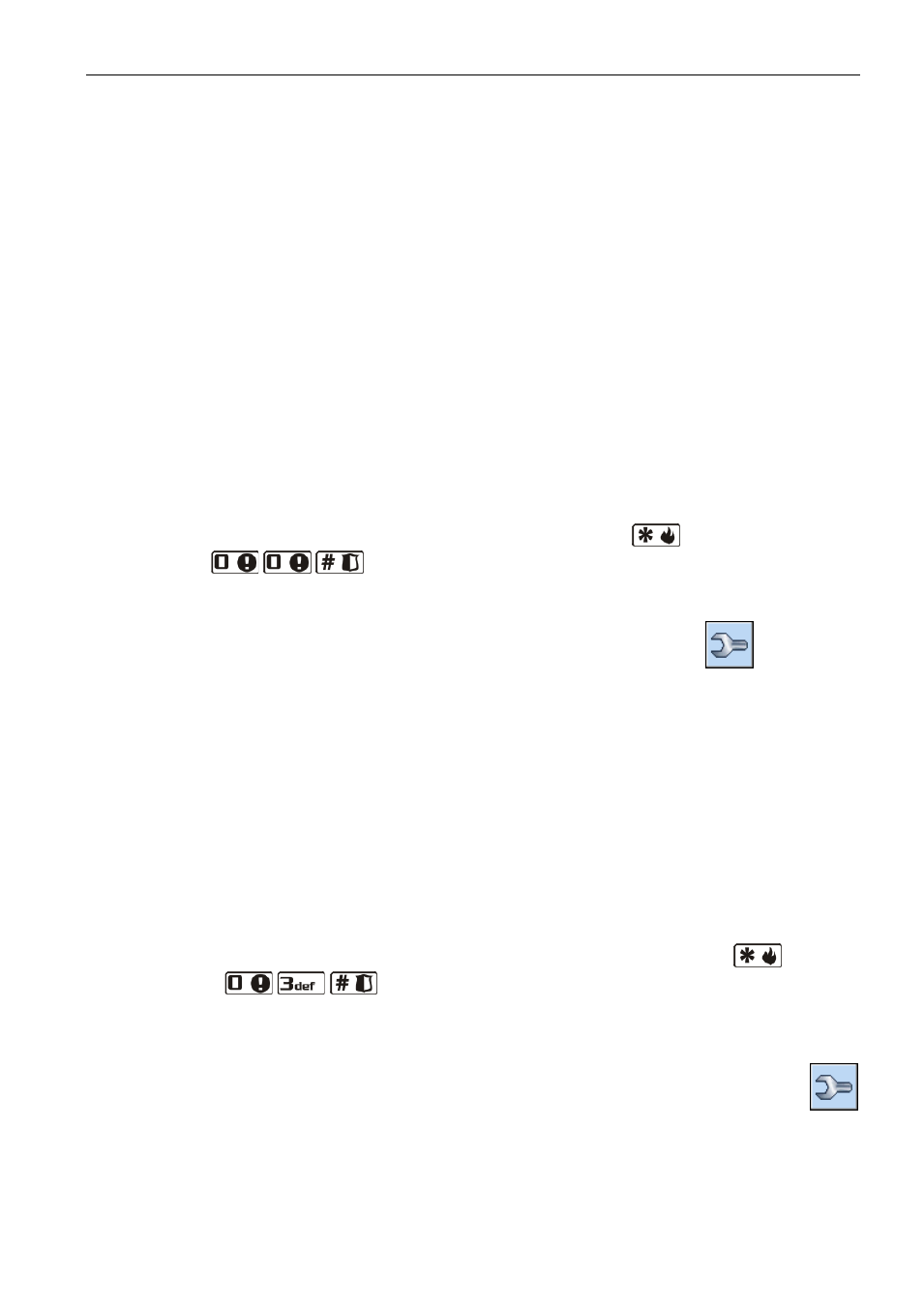

1. Die Schnittstelle RS-232 (TTL) der Alarmzentrale mit der Schnittstelle des Computers
verbinden.
2. Servicekennwort eingeben (werkseitig: 12345) und die Taste
drücken.
3. Die Tasten
nacheinander drücken. Der Servicemodus wird gestartet.
4. Das Programm D LOAD X am Computer starten. Wurde die Schnittstelle RS-232 (TTL) der
Zentrale mit der Schnittstelle COM1 des Computers verbunden, dann wird die
Kommunikation automatisch hergestellt. In anderem Fall auf die Taste klicken, und
im Fenster, das geöffnet wird, die Schnittstelle des Computers wählen, über den die
Kommunikation erfolgen soll.
5. Das Programm D LOAD X signalisiert die Kommunikationsaufnahme mit einer
entsprechenden Meldung.
2.2.5 Aktivierung der lokalen Parametrierung mit der Verifikation von
Identnummern
Die Kommunikation zwischen dem Computer und der Alarmzentrale wird in diesem Modus
dann aufgenommen, wenn die ID-Nummern in der Zentrale und im Programm gleich sind,
oder wenn die in der Zentrale programmierten ID-Nummern den voreingestellten Wert haben.
1. Die Schnittstelle RS-232 (TTL) der Alarmzentrale mit der Schnittstelle des Computers
verbinden.
2. Servicekennwort am Bedienteil eingeben (werkseitig 12345) und die Taste
drücken.
3. Die Tasten nacheinander drücken (Abruf der Funktion RS-V ERB .
START ).
4. Das Programm D LOAD X auf dem Computer starten. Wurde die Schnittstelle RS-232 (TTL)
der Zentrale mit dem Port COM1 des Computers verbunden, dann wird die
Kommunikation automatisch hergestellt. In anderem Fall klicken Sie auf die Taste
und wählen Sie im Fenster, das geöffnet wird, den Port des Computers, über den die
Kommunikation erfolgen soll.
5. Das Programm D LOAD X signalisiert die Kommunikationsaufnahme mit einer
entsprechenden Meldung.
