46 Parametrierung SATEL
L ÖSCHEN AUS B EREICH 1 und L ÖSCHEN AUS B EREICH 2 und die globale Option S CHARF -/
U NSCHARFSCHALTEN / L ÖSCHEN S IGNALISIERUNG NUR VON L INIEN ). Der Ausgang signalisiert:
– Starten der Scharfaltung (wenn keine Ausgangszeitverzögerung programmiert wurde,
dann erfolgt das Scharfschalten sofort) – 1 Impuls;
– Unscharfschaltung – 2 Impulse;
– Alarmlöschung – 4 Impulse;
– Verweigerung der Scharfschaltung oder fehlgeschlagene Scharfschaltung (siehe:
globale Option P RÜFEN , OB S CHARFSCHALTEN MÖGLICH IST oder G RADE 2) – 7 Impulse.
Der Impuls dauert ca. 0,3 Sekunde.
Signalisiert Alarme des Bereichs 1 / Signalisiert Alarme des Bereichs 2 – Option für die
Alarmausgänge. Der Ausgang signalisiert Alarme des gewählten Bereichs, die von den
Linien nicht ausgelöst wurden.
Timer 1 / Timer 2 / Timer 3 / Timer 4 – Optionen für den Ausgang 15. S TEUERBAR .
Der gewählte Timer steuert den Ausgang (die Einschaltung des Ausgangs aktiviert den
Ausgang für die B
ETRIEBSZEIT ).
Eingang TMP der Hauptplatine – Option für die Ausgänge 1. A UßENSIGNALGEBER ,
2. I NNENSIGNALGEBER und 10. S ABOTAGEALARM . Der Ausgang wird bei der Sabotage der
Hauptplatine aktiviert (Verletzung des Ausgangs TMP der Hauptplatine).
6.5 Schnelle Steuerung der Ausgänge
Um die schnelle Steuerung der Ausgänge 15. S TEUERBAR an Bedienteilen zugänglich zu
machen, müssen Sie die Ausgänge von diesem Typ den bestimmten Tasten des Bedienteils
zuweisen. An jede einzelne Zifferntaste können Sie einen Ausgang zuweisen. Drücken einer
Zifferntaste und Bestätigung mit der Taste
schaltet einen bestimmten Ausgang ein,
dagegen Drücken derselben Zifferntaste und Bestätigung mit der Taste – schaltet den
Ausgang aus.

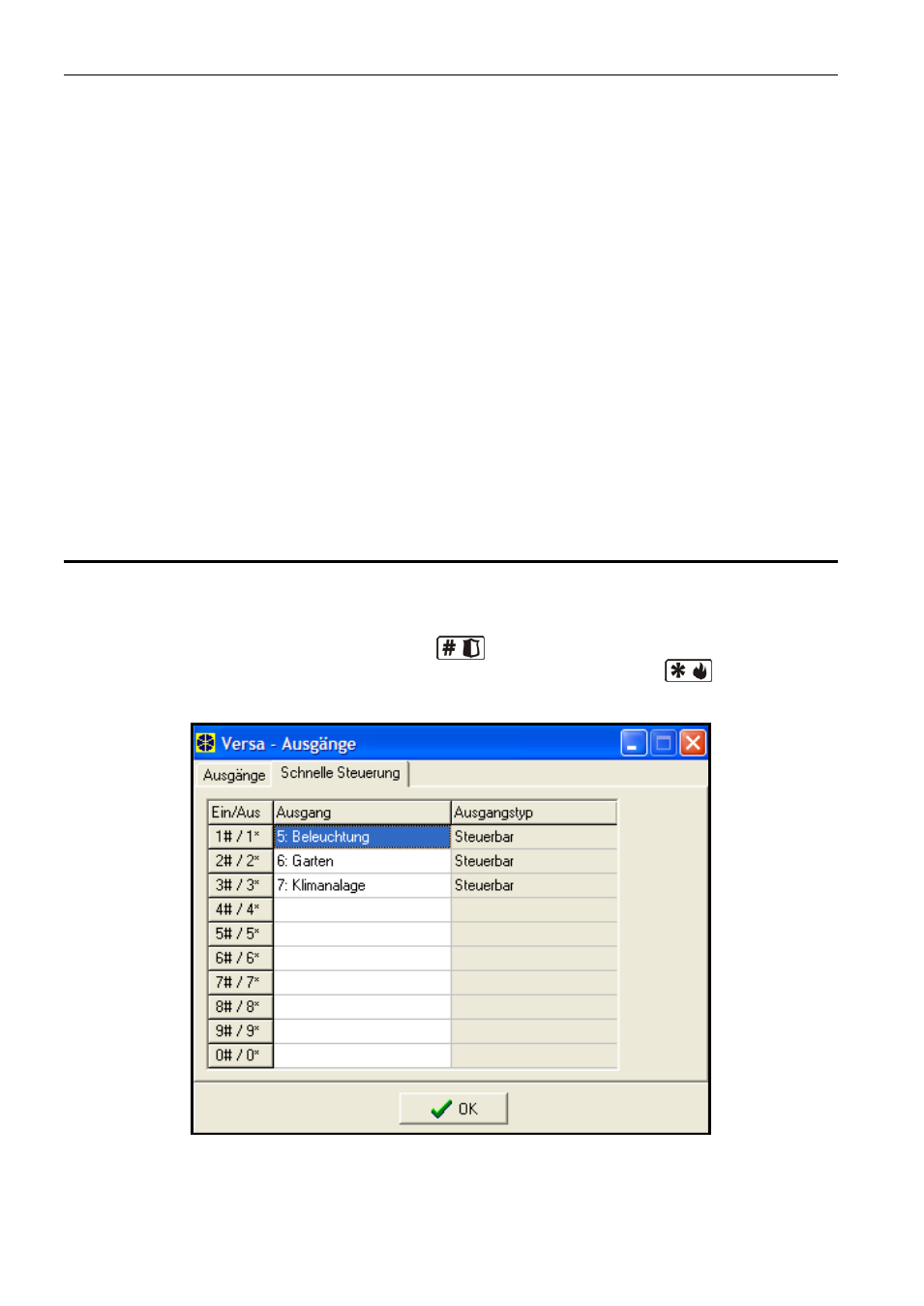

Abb. 11. Zuweisung der Ausgänge den bestimmten Tasten des Bedienteils über das
Programm D LOAD X (beispielsweise Konfiguration).
