Kontur anfahren und verlassen
Start- und Endpunkt
Die Steuerung fährt das Werkzeug vom Startpunkt zum ersten
Konturpunkt. Anforderungen an den Startpunkt:
Ohne Radiuskorrektur programmiert
Kollisionsfrei anfahrbar
Nahe am ersten Konturpunkt

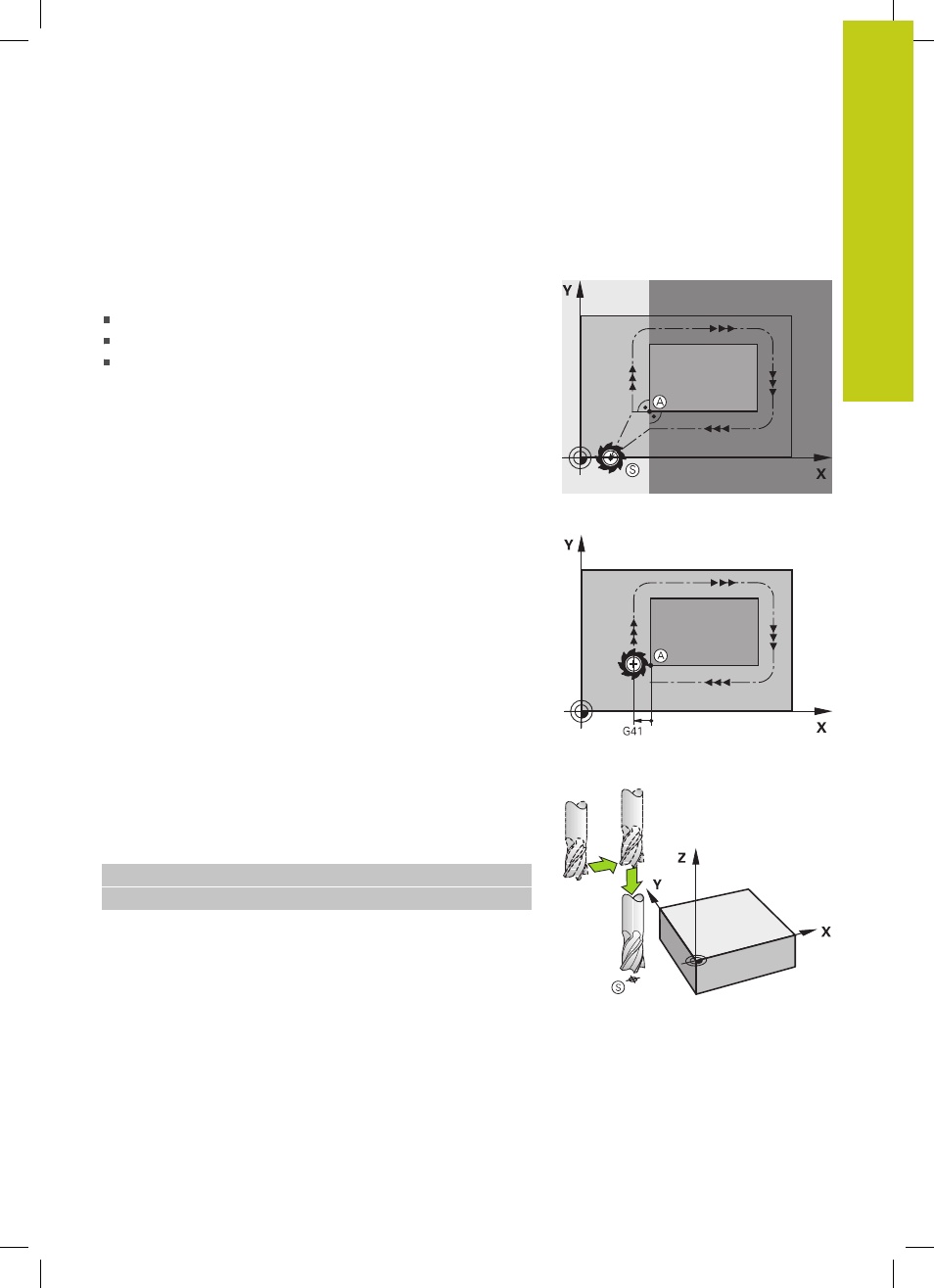

Beispiel im Bild rechts:
Wenn Sie den Startpunkt im dunkelgrauen Bereich festlegen,
dann wird die Kontur beim Anfahren des ersten Konturpunkts
beschädigt.
Erster Konturpunkt
Für die Werkzeugbewegung auf den ersten Konturpunkt
programmieren Sie eine Radiuskorrektur.
Startpunkt in der Spindelachse anfahren
Beim Anfahren des Startpunkts muss das Werkzeug in der
Spindelachse auf Arbeitstiefe fahren. Bei Kollisionsgefahr den
Startpunkt in der Spindelachse separat anfahren.
NC-Sätze
N40 G00 Z-10 *
N30 G01 X+20 Y+30 G41 F350*
