Programmieren: Mehrachs-Bearbeitung
12.2 Die PLANE-Funktion: Schwenken der Bearbeitungsebene
(Option #8)
12
418
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015

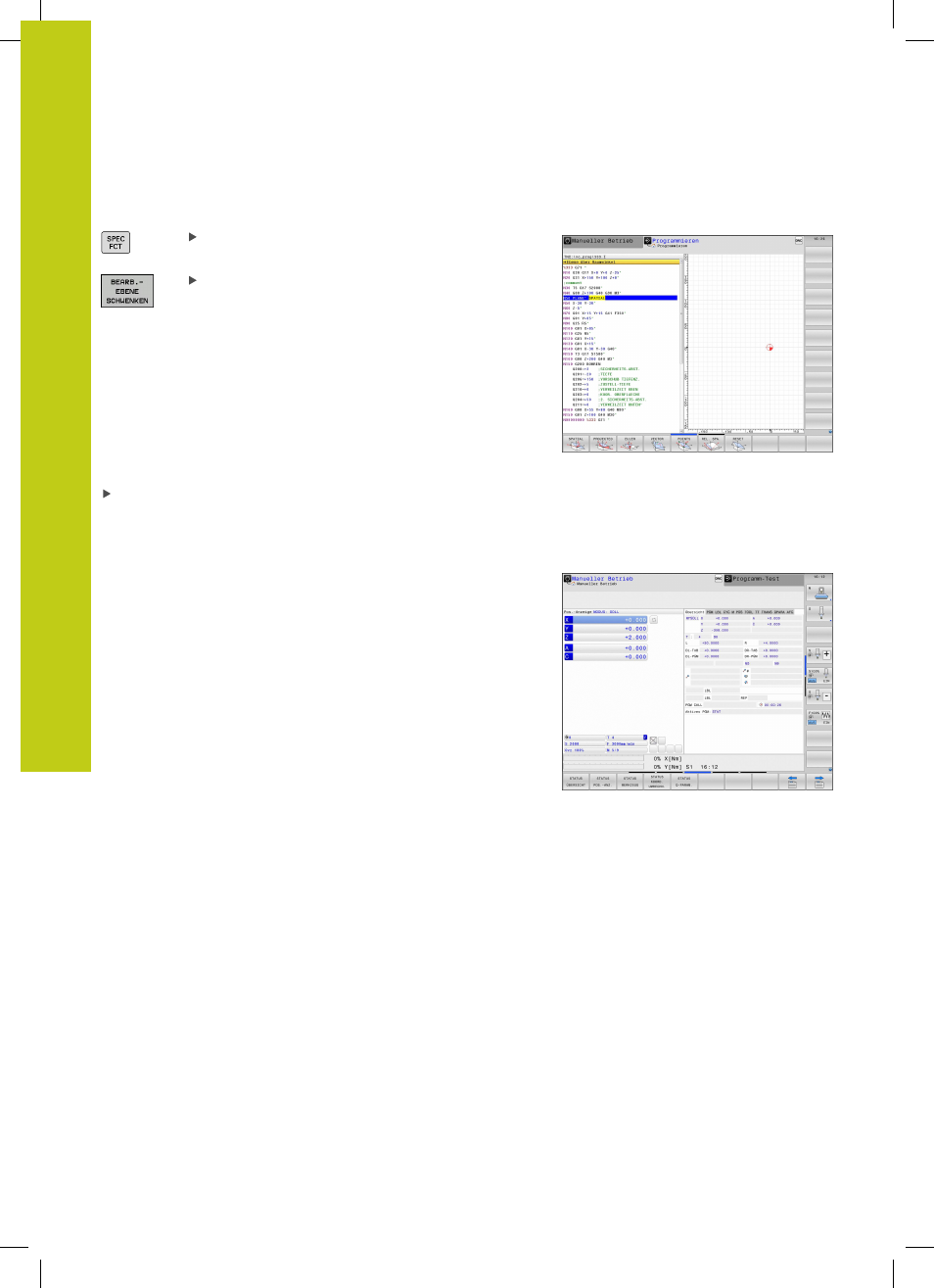

PLANE-Funktion definieren
Softkey-Leiste mit Sonderfunktionen einblenden
PLANE-Funktion wählen: Softkey BEARB.-EBENE
SCHWENKEN drücken: Die TNC zeigt in der
Softkey-Leiste die zur Verfügung stehenden
Definitionsmöglichkeiten an
Funktion wählen
Gewünschte Funktion per Softkey wählen: Die TNC führt den
Dialog fort und fragt die erforderlichen Parameter ab
Positionsanzeige
Sobald eine beliebige PLANE-Funktion aktiv ist, zeigt die TNC in
der zusätzlichen Statusanzeige den berechneten Raumwinkel
an (siehe Bild). Grundsätzlich rechnet die TNC – unabhängig von
der verwendeten
PLANE-Funktion – intern immer zurück auf
Raumwinkel.
Im Modus Restweg (
RESTW) zeigt die TNC beim Einschwenken
(Modus MOVE oder TURN) in der Drehachse den Weg bis zur
definierten (bzw. berechneten) Endposition der Drehachse an.
