Programmieren: Datenübernahme aus CAD-Dateien
7.3 DXF-Konverter (Option #42)
7
270
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015

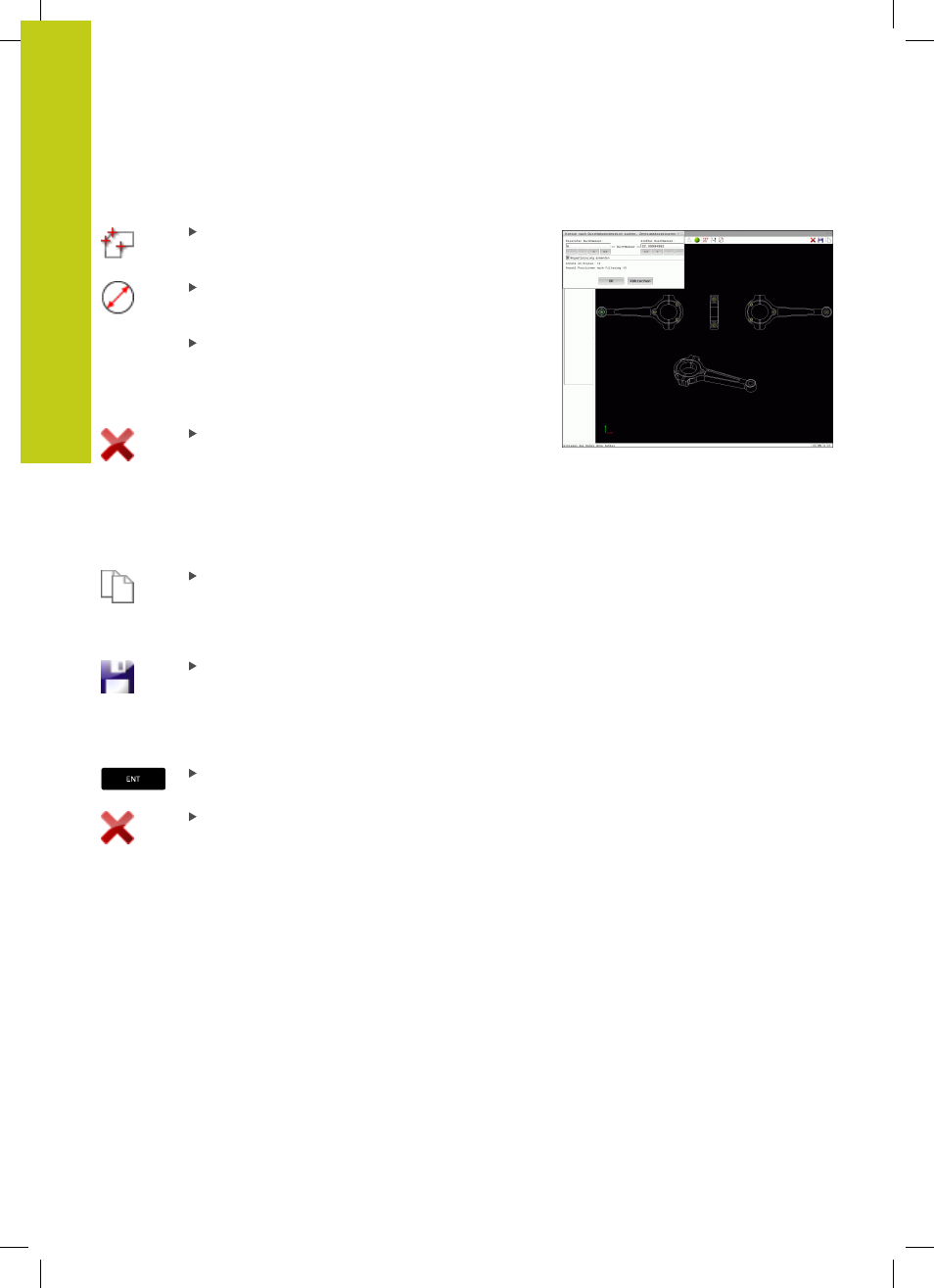

Schnellanwahl von Bohrpositionen über Icon
Modus zum Selektieren von Bearbeitungsposition
wählen: Das Grafikfenster ist für die
Positionsauswahl aktiv
Icon anwählen: Die TNC öffnet ein
Überblendfenster, in dem Sie die Bohrungen nach
ihrer Größe filtern können
Ggf. Filtereinstellungen setzen (siehe
"Filtereinstellungen", Seite 271) und mit
Schaltfläche
OK bestätigen: Die TNC übernimmt
die gewählten Positionen ins Listenansichtsfenster
(Anzeigen eines Punkt-Symbols)
Bei Bedarf können Sie bereits selektierte
Elemente wieder deselektieren, indem Sie
das Element im Grafikfenster erneut anklicken,
jedoch zusätzlich die Taste
CTRL gedrückt halten.
Alternativ im Listenansichtsfenster das Element
auswählen und die Taste
DEL betätigen. Durch
Klick auf das Icon können Sie alle selektierten
Elemente deselektieren
Gewählte Bearbeitungspositionen in der
Zwischenablage der TNC speichern, um diese
dann anschließend als Positioniersatz mit
Zyklusaufruf in einem Klartext-Programm einfügen
zu können, oder
Gewählte Bearbeitungspositionen in eine
Punkte-Datei speichern: Die TNC zeigt ein
Überblendfenster, in dem Sie das Zielverzeichnis
und einen beliebigen Dateinamen eingeben
können. Grundeinstellung: Name der CAD-Datei.
Alternativ können Sie auch den Dateityp wählen
Eingabe bestätigen: Die TNC speichert das Kontur-
Programm in dem gewählten Verzeichnis
Wenn Sie noch weitere Bearbeitungspositionen
wählen wollen: Icon gewählte Elemente aufheben
drücken und wie zuvor beschrieben wählen
