HEIDENHAIN TNC 640 (34059x-05) ISO programming Benutzerhandbuch
Seite 477
Programmfunktionen Drehen (Option #50) 14.5
14
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
477

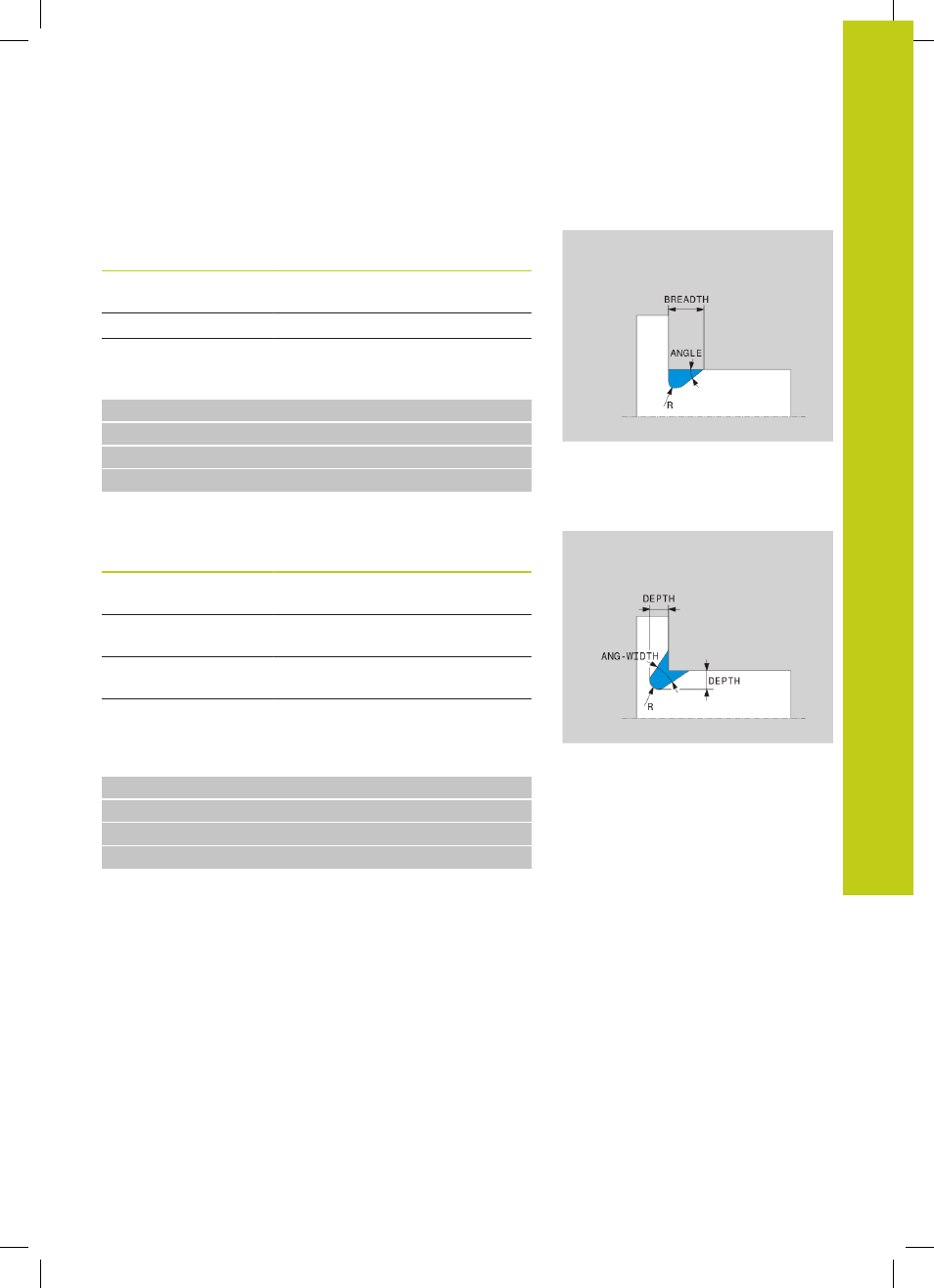

Freistich DIN 509 UDC TYPE_H
Eingabe-Elemente im Freistich DIN 509
UDC TYPE_H
Eingabe-Element
Verwendung
Eingabe
R
Eckenradius beider
Innenecken
Pflicht
BREADTH
Freistich-Breite
Pflicht
ANGLE
Freistichwinkel
Pflicht
Freistich Form F: Tiefe = 2, Breite = 15, Tiefe Planfläche = 1
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC TYPE_H R1 BREADTH10 ANGLE10
N60 L X+60
Freistich UDC TYPE_K
Eingabe-Elemente im Freistich
UDC TYPE_K
Eingabe-Element
Verwendung
Eingabe
R
Eckenradius beider
Innenecken
Pflicht
DEPTH
Freistich-Tiefe
(achsparallel)
Pflicht
ROT
Winkel zur Längsachse
(default: 45°)
Optional
ANG_WIDTH
Öffnungswinkel des
Freistichs
Pflicht
Freistich Form F: Tiefe = 2, Breite = 15, Tiefe Planfläche = 1
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC TYPE_K R1 DEPTH3 ANG_WIDTH30
N60 L X+60
