Programmieren: Konturen programmieren
6.3 Kontur anfahren und verlassen
6
212
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
NC-Beispielsätze
N50 G00 G40 G90 X-30 Y+50 * Startpunkt
N60 G01 G41 X+0 Y+50 F350 * Erster Konturpunkt
N70 G26 R5 * Tangential anfahren mir Radius R = 5 mm
. . .
KONTURELEMENTE PROGRAMMIEREN
. . .
Letzter Konturpunkt
N210 G27 R5 * Tangential Wegfahren mit Radius R = 5 mm
N220 G00 G40 X-30 Y+50 * Endpunkt

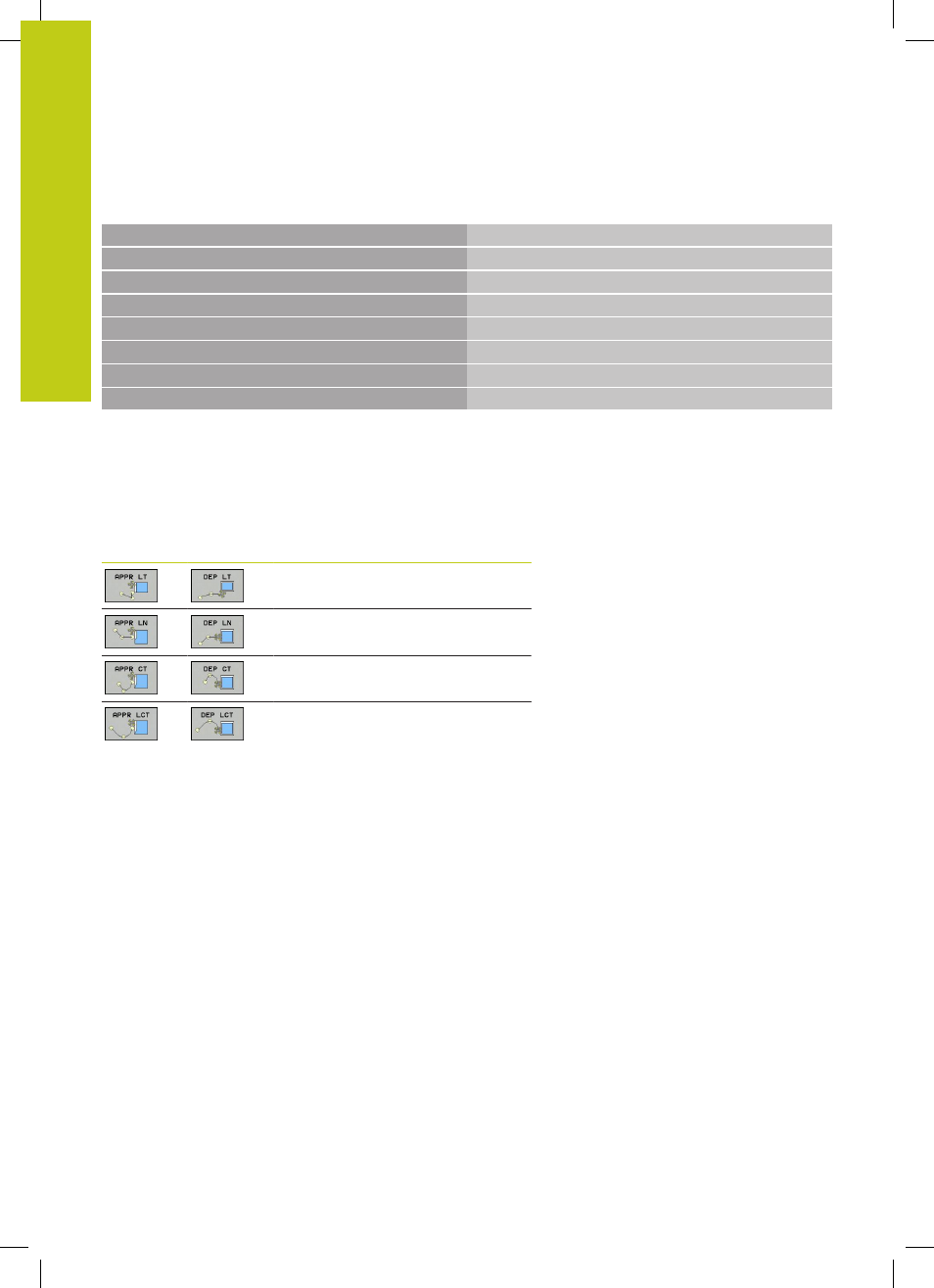

Übersicht: Bahnformen zum Anfahren und Verlassen
der Kontur
Die Funktionen APPR (engl. approach = Anfahrt) und DEP (engl.
departure = Verlassen) werden mit der APPR/DEP-Taste aktiviert.
Danach lassen sich folgende Bahnformen über Softkeys wählen:
Anfahren Verlassen Funktion
Gerade mit tangentialem Anschluss
Gerade senkrecht zum Konturpunkt
Kreisbahn mit tangentialem
Anschluss
Kreisbahn mit tangentialem
Anschluss an die Kontur, An- und
Wegfahren zu einem Hilfspunkt
außerhalb der Kontur auf tangential
anschließendem Geradenstück
