Programm-Test und Programmlauf
17.1 Grafiken
17
558
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015

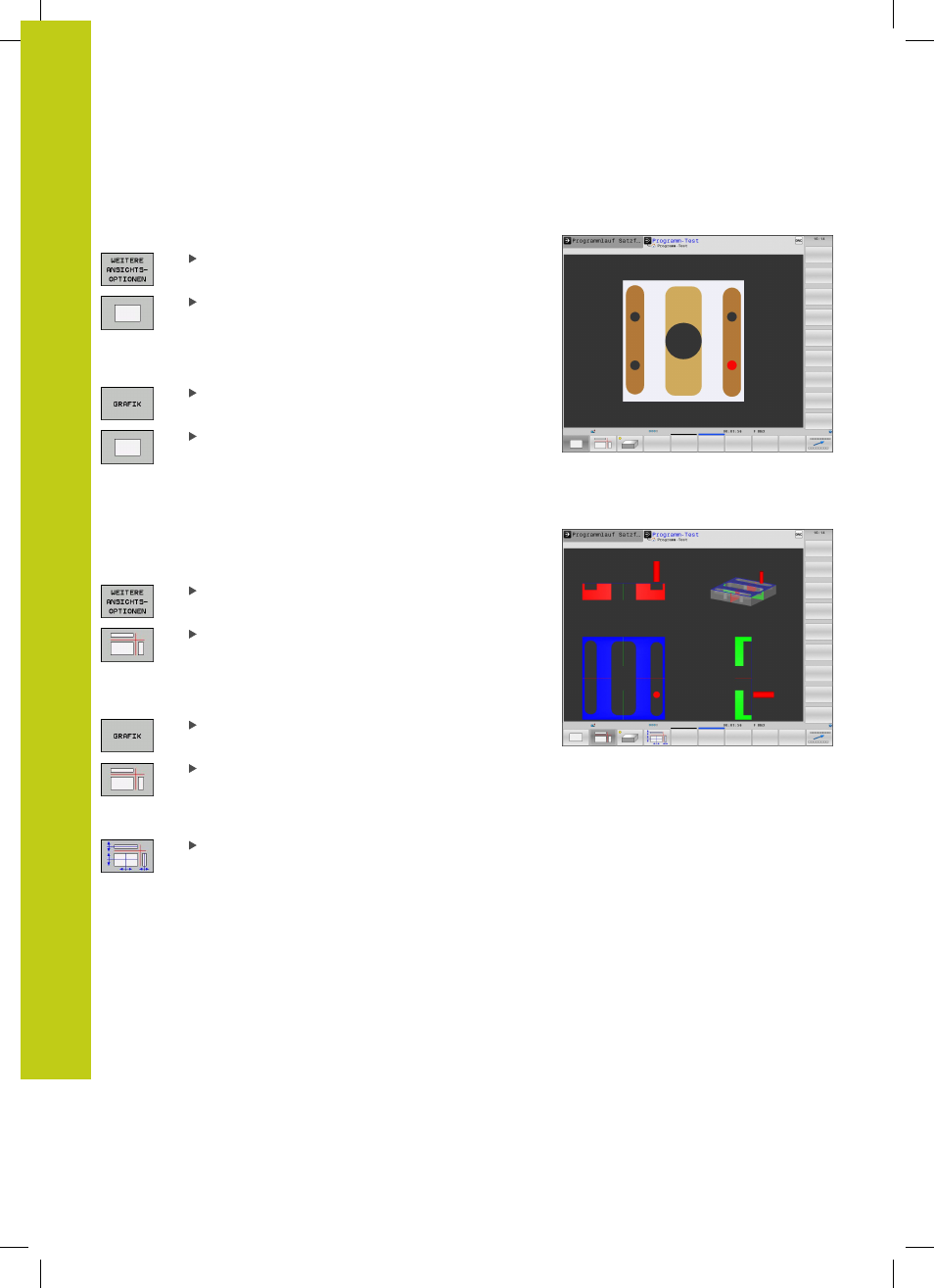

Draufsicht
Draufsicht in der Betriebsart Programm-Test wählen:
Softkey WEITERE ANSICHTSOPTIONEN drücken
Softkey Draufsicht drücken
Draufsicht in den Betriebsarten Programmlauf Einzelsatz und
Programmlauf Satzfolge wählen:
Softkey GRAFIK drücken
Softkey Draufsicht drücken
Darstellung in 3 Ebenen
Die Darstellung zeigt drei Schnittebenen und ein 3D-Modell, ähnlich
einer technischen Zeichnung.
Darstellung in 3 Ebenen in der Betriebsart
Programm-Test wählen:
Softkey WEITERE ANSICHTSOPTIONEN drücken
Softkey Darstellung in 3 Ebenen drücken
Darstellung in 3 Ebenen in den Betriebsarten Programmlauf
Einzelsatz und Programmlauf Satzfolge wählen:
Softkey WEITERE ANSICHTSOPTIONEN drücken
Softkey Darstellung in 3 Ebenen drücken
Schnittebenen verschieben
Funktionen zum Verschieben der Schnittebene
wählen: Die TNC zeigt folgende Softkeys
