Layer einstellen
DXF-Dateien enthalten in der Regel mehrere Layer (Ebenen). Mit
Hilfe der Layertechnik gruppiert der Konstrukteur verschiedenartige
Elemente, z. B. die eigentliche Werkstückkontur, Bemaßungen,
Hilfslinien und Konstruktionslinien, Schraffuren und Texte.
Um bei der Konturauswahl möglichst wenig überflüssige
Informationen am Bildschirm zu haben, können Sie alle
überflüssigen, in der DXF-Datei enthaltenen Layer ausblenden.
Die zu verarbeitende DXF-Datei muss mindestens
einen Layer enthalten. Elemente, die keinem Layer
zugeordnet sind, verschiebt die TNC automatisch in
den Layer "anonym".
Sie können eine Kontur auch dann selektieren, wenn
der Konstrukteur die Linien auf unterschiedlichen
Layern gespeichert hat.

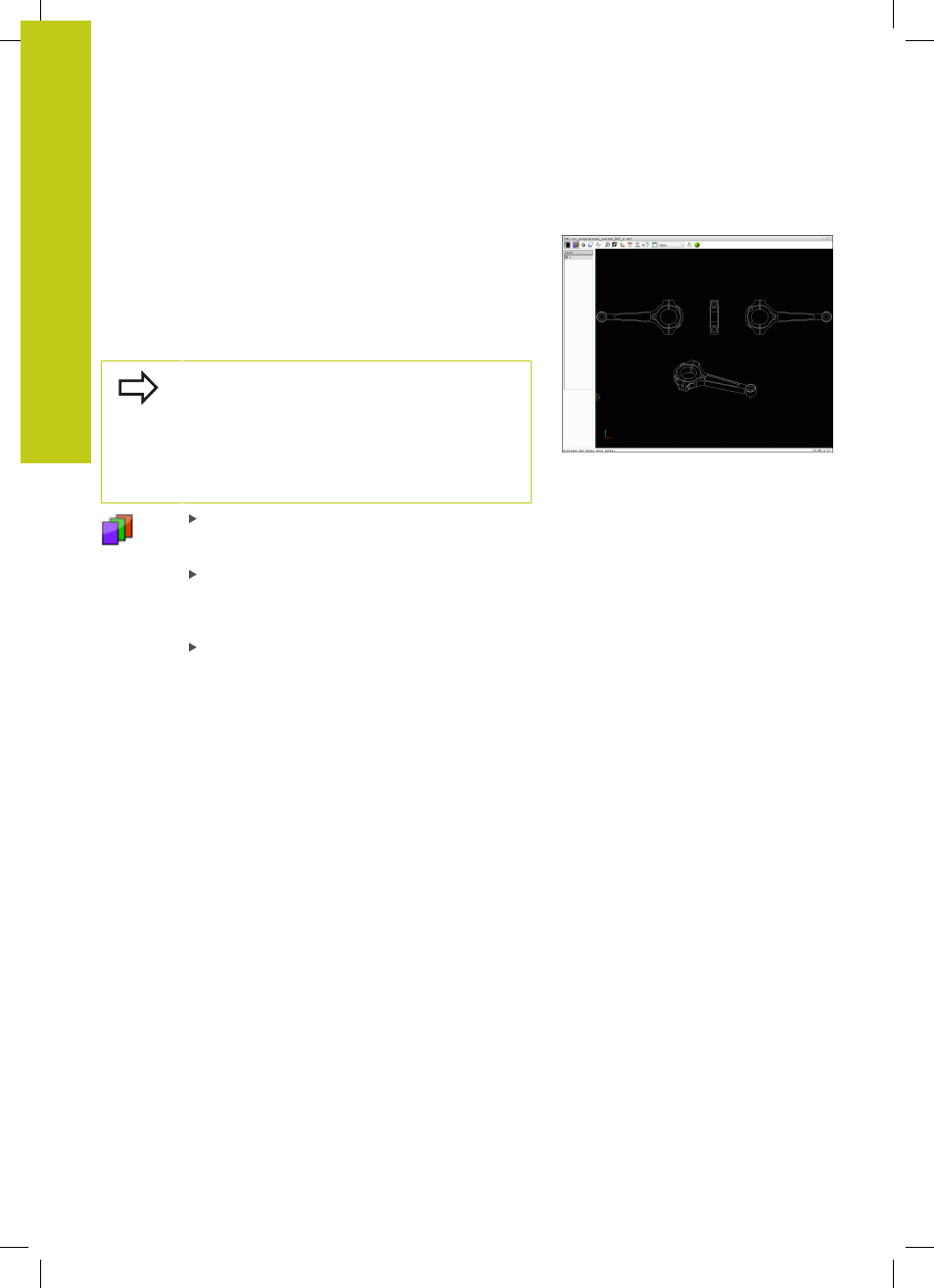

Modus zum Einstellen der Layer wählen: Die TNC
zeigt im Listenansichtsfenster alle Layer an, die in
der aktiven DXF-Datei enthalten sind
Layer ausblenden: Mit der linken Maustaste den
gewünschten Layer wählen und durch Klicken auf
das Kontrollkästchen ausblenden. Alternativ die
Leertaste benutzen
Layer einblenden: Mit der linken Maustaste den
gewünschten Layer wählen und durch Klicken auf
das Kontrollkästchen ausblenden. Alternativ die
Leertaste benutzen
