Einführung
2.4 Statusanzeigen
2
76
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015

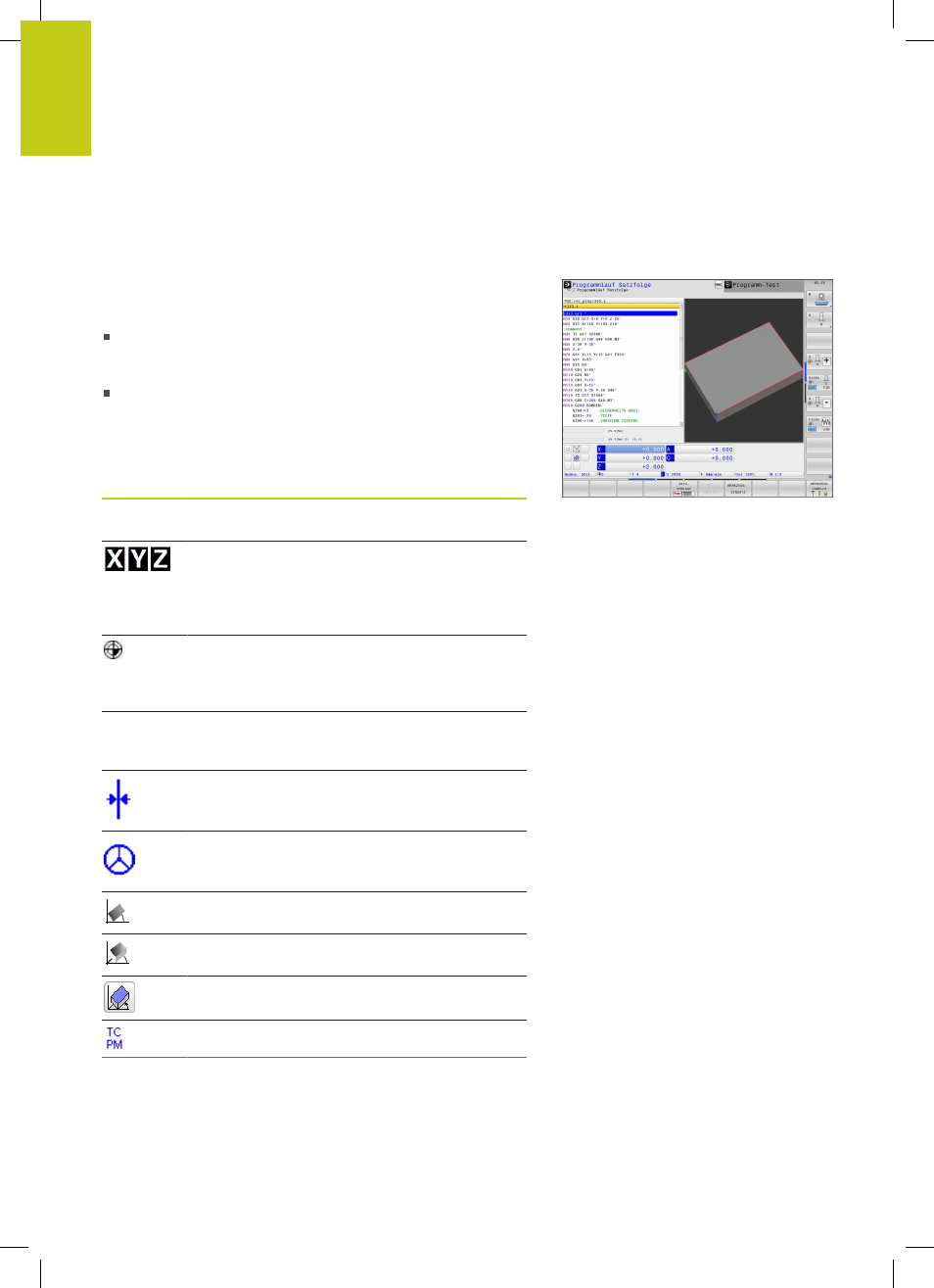

2.4 Statusanzeigen
Allgemeine Statusanzeige
Die allgemeine Statusanzeige im unteren Bereich des Bildschirms
informiert Sie über den aktuellen Zustand der Maschine. Sie
erscheint automatisch in den Betriebsarten
Programmlauf Einzelsatz und Programmlauf Satzfolge,
solange für die Anzeige nicht ausschließlich
GRAFIK gewählt
wurde, und beim
Positionieren mit Handeingabe.
In den Betriebsarten Manueller Betrieb und El. Handrad erscheint
die Statusanzeige im großen Fenster.
Informationen der Statusanzeige
Symbol Bedeutung
IST Positionsanzeige: Modus Ist-, Soll- oder Restweg-
Koordinaten
Maschinenachsen; Hilfsachsen zeigt die TNC
mit kleinen Buchstaben an. Die Reihenfolge
und Anzahl der angezeigten Achsen legt Ihr
Maschinenhersteller fest. Beachten Sie Ihr
Maschinenhandbuch
Nummer des aktiven Bezugspunkts aus der
Preset-Tabelle. Wenn der Bezugspunkt manuell
gesetzt wurde, zeigt die TNC hinter dem Symbol
den Text
MAN an
F S M Die Anzeige des Vorschubs in Zoll entspricht dem
zehnten Teil des wirksamen Wertes. Drehzahl S,
Vorschub F und wirksame Zusatzfunktion M
Achse ist geklemmt
Achse kann mit dem Handrad verfahren werden
Achsen werden unter Berücksichtigung der
Grunddrehung verfahren
Achsen werden unter Berücksichtigung der
3D-Grunddrehung verfahren
Achsen werden in geschwenkter
Bearbeitungsebene verfahren
Die Funktion M128 ist aktiv
