Programm-Test und Programmlauf
17.1 Grafiken
17
556
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015

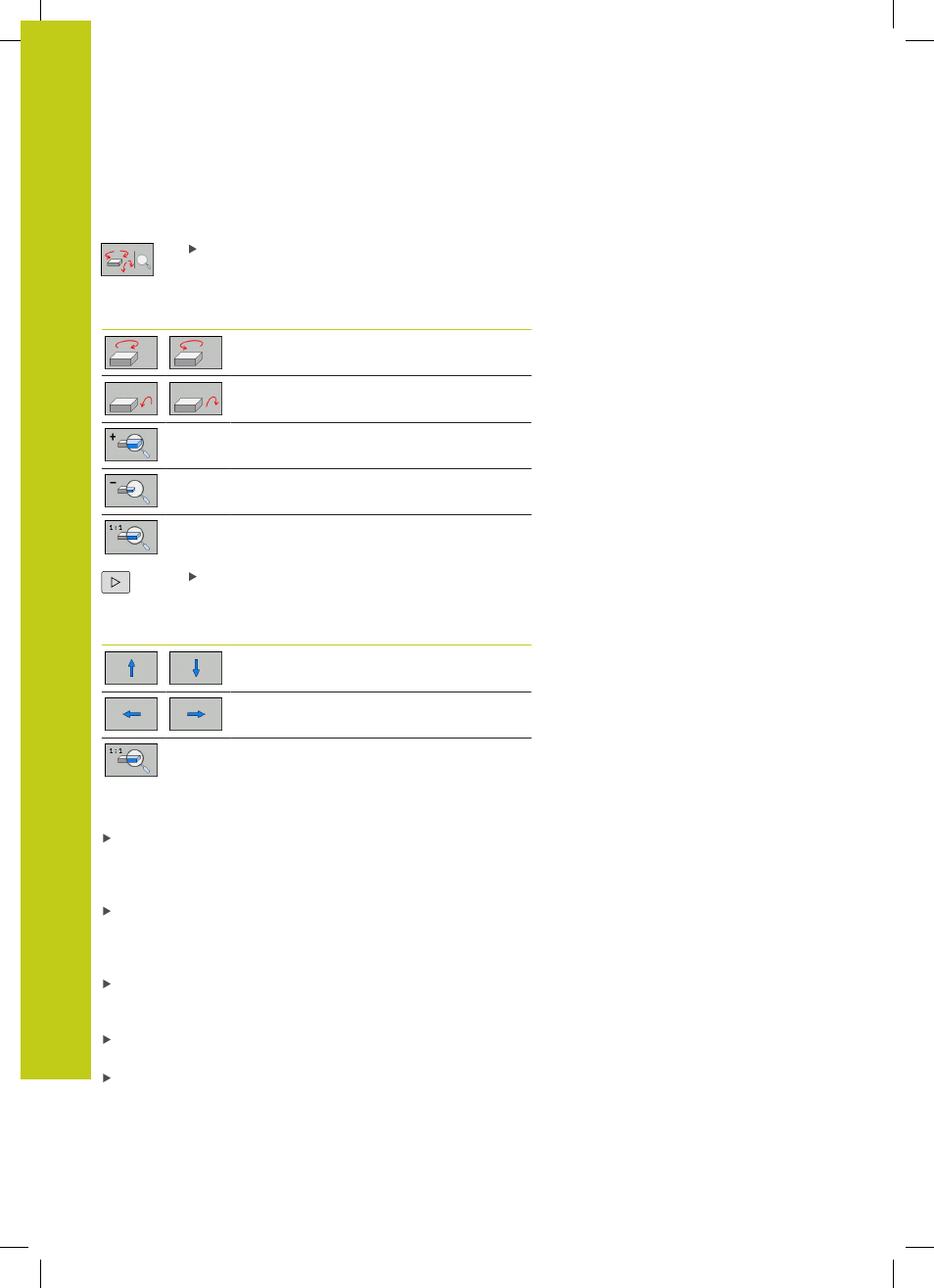

3D-Darstellung drehen, vergrößern/verkleinern und
verschieben
Funktionen zum Drehen und Vergrößern/
Verkleinern wählen: Die TNC zeigt folgende
Softkeys
Softkeys Funktion
Darstellung in 5°-Schritten vertikal drehen
Darstellung in 5°-Schritten horizontal kippen
Darstellung schrittweise vergrößern
Darstellung schrittweise verkleinern
Darstellung auf ursprüngliche Größe und
Winkel rücksetzen
Softkeyleiste weiterschalten
Softkeys Funktion
Darstellung nach oben und unten
verschieben
Darstellung nach links und rechts
verschieben
Darstellung auf ursprüngliche Position und
Winkel rücksetzen
Sie können die Darstellung der Grafik auch mit der Maus
verändern. Folgende Funktionen stehen zur Verfügung:
Um das dargestellte Modell dreidimensional zu drehen: rechte
Maustaste gedrückt halten und Maus bewegen. Wenn Sie
zugleich die Shift-Taste drücken, können Sie das Modell nur
horizontal oder vertikal drehen.
Um das dargestellte Modell zu verschieben: mittlere Maustaste
bzw. Mausrad gedrückt halten und Maus bewegen. Wenn Sie
zugleich die Shift-Taste drücken, können Sie das Modell nur
horizontal oder vertikal verschieben.
Um einen bestimmten Bereich zu vergrößern: mit gedrückter
linker Maustaste den Bereich wählen. Nachdem Sie die linke
Maustaste loslassen, vergrößert die TNC die Ansicht.
Um einen beliebigen Bereich schnell zu vergrößern bzw. zu
verkleinern: Mausrad nach vorne bzw. nach hinten drehen.
Um zur Standardansicht zurückzukehren: Shift-Taste drücken
und gleichzeitig rechte Maustaste doppelklicken. Wenn Sie nur
die rechte Maustaste doppelklicken, bleibt der Rotationswinkel
erhalten.
