Bahnbewegungen – Freie Kontur-Programmierung FK 6.6
6
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
241

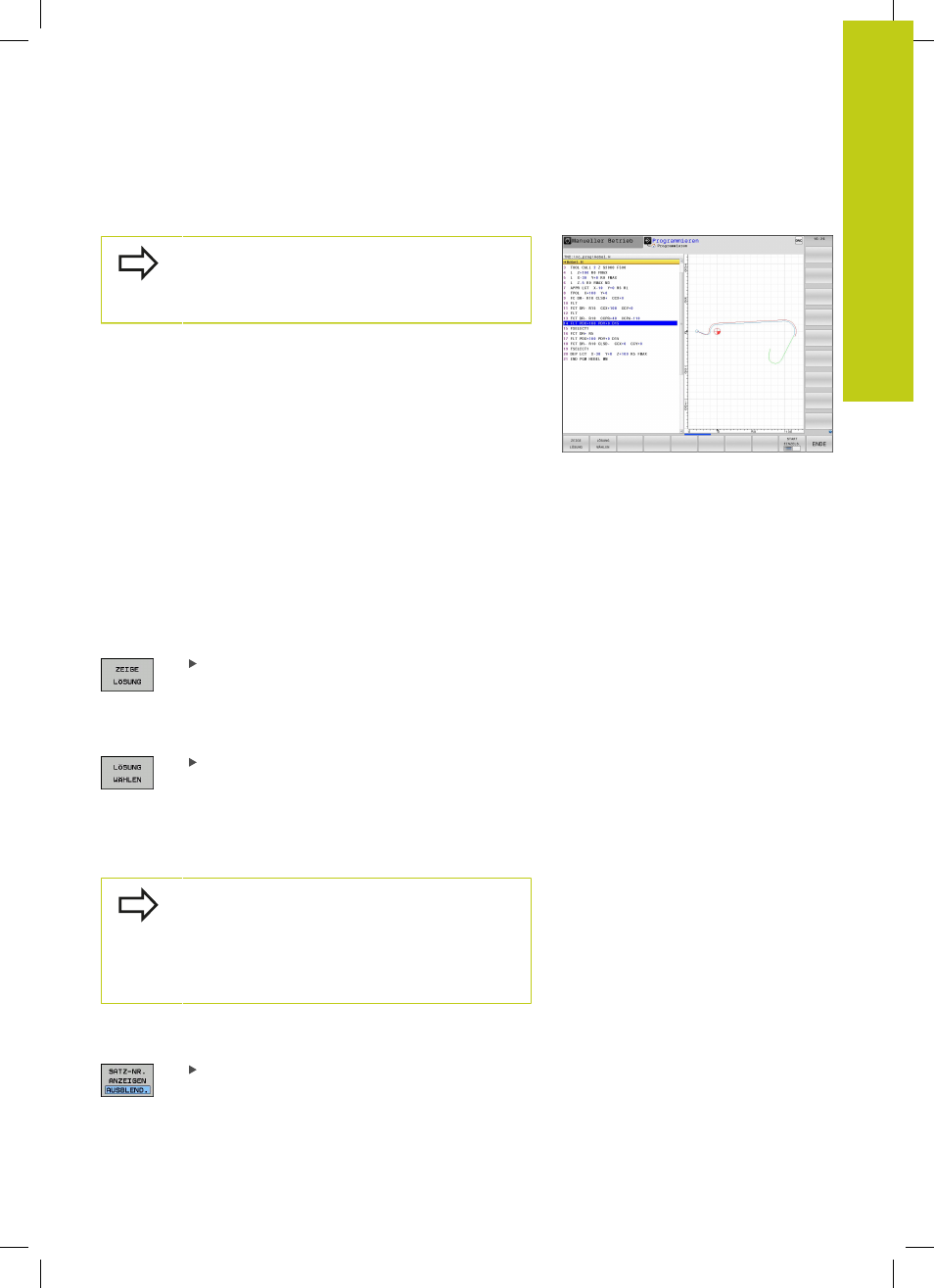

Grafik der FK-Programmierung
Um die Grafik bei der FK-Programmierung nutzen
zu können, wählen Sie die Bildschirm-Aufteilung
PROGRAMM + GRAFIK, siehe "Programmieren",
Seite 74
Mit unvollständigen Koordinaten-Angaben lässt sich eine
Werkstück-Kontur oft nicht eindeutig festlegen. In diesem Fall zeigt
die TNC die verschiedenen Lösungen in der FK-Grafik an und Sie
wählen die richtige aus. Die FK-Grafik stellt die Werkstück-Kontur
mit verschiedenen Farben dar:
blau : Das Konturelement ist eindeutig bestimmt.
Das letzte FK-Element wird erst nach der
Abfahrbewegung blau dargestellt, trotz eindeutiger
Bestimmung, z. B. durch CLSD-.
grün
: Die eingegebenen Daten lassen mehrere Lösungen
zu; Sie wählen die richtige aus.
rot : Die eingegebenen Daten legen das Konturelement
noch nicht ausreichend fest; Sie geben weitere
Angaben ein.
Wenn die Daten auf mehrere Lösungen führen und das
Konturelement grün angezeigt wird, dann wählen Sie die richtige
Kontur wie folgt:
Softkey ZEIGE LÖSUNG so oft drücken, bis das
Konturelement richtig angezeigt wird. Benutzen
Sie die Zoom-Funktion (2. Softkey-Leiste), wenn
mögliche Lösungen in der Standard-Darstellung
nicht unterscheidbar sind
Das angezeigte Konturelement entspricht der
Zeichnung: Mit Softkey
LÖSUNG WÄHLEN
festlegen
Wenn Sie eine grün dargestellte Kontur noch nicht festlegen
wollen, dann drücken Sie den Softkey
AUSWAHL BEENDEN, um den
FK-Dialog fortzuführen.
Die grün dargestellten Konturelemente sollten Sie so
früh wie möglich mit
LÖSUNG WÄHLEN festlegen,
um die Mehrdeutigkeit für die nachfolgenden
Konturelemente einzuschränken.
Ihr Maschinenhersteller kann für die FK-Grafik andere
Farben festlegen.
Satznummern im Grafikfenster anzeigen
Um Satznummern im Grafikfenster anzuzeigen:
Softkey ANZEIGEN AUSBLEND. SATZ-NR. auf
ANZEIGEN stellen (Softkey-Leiste 3)
