HEIDENHAIN TNC 640 (34059x-05) ISO programming Benutzerhandbuch
Seite 478
Programmieren: Drehbearbeitung
14.5 Programmfunktionen Drehen (Option #50)
14
478
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015

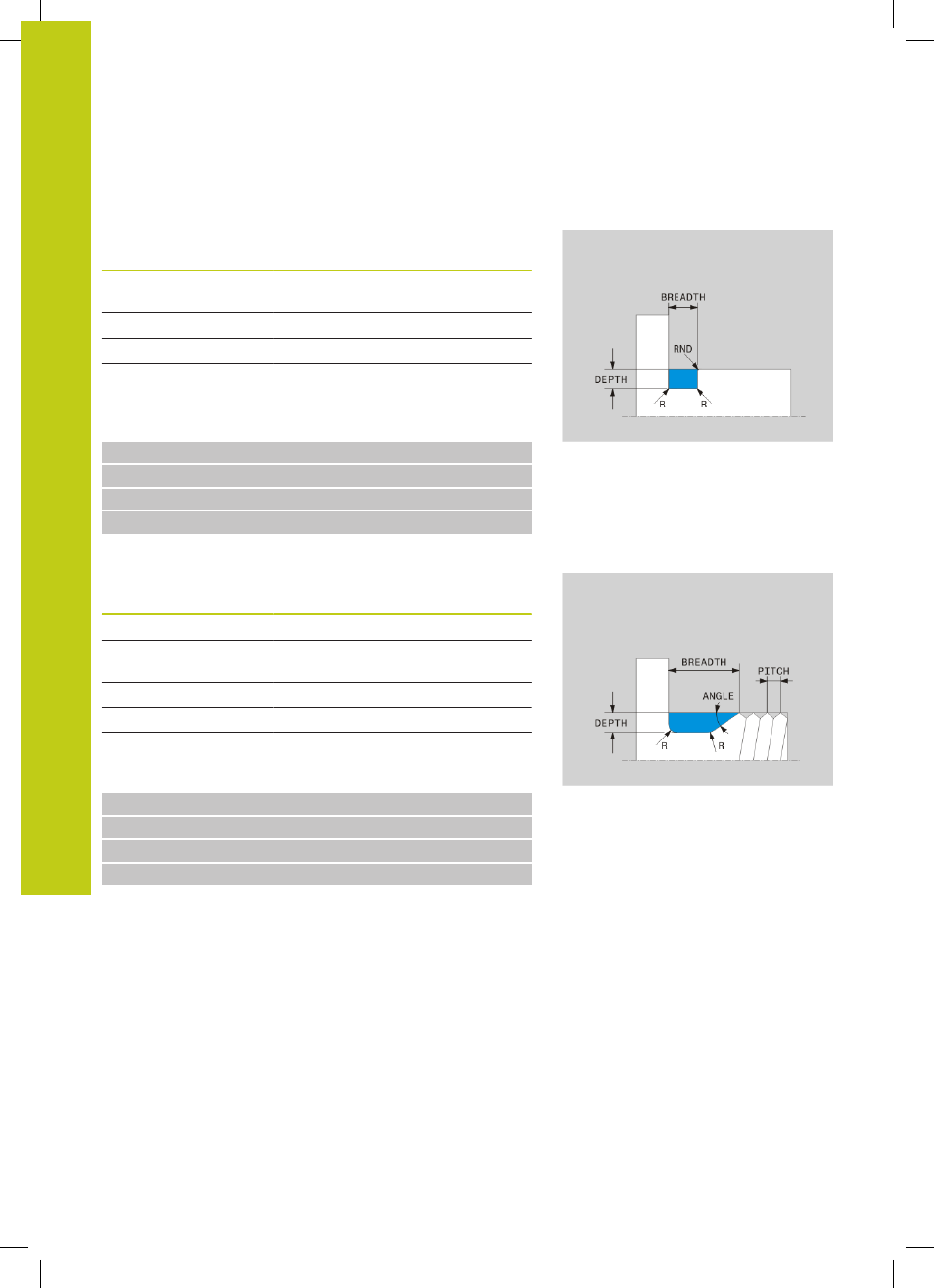

Freistich UDC TYPE_U
Eingabe-Elemente im Freistich
UDC TYPE_U
Eingabe-Element
Verwendung
Eingabe
R
Eckenradius beider
Innenecken
Pflicht
DEPTH
Freistich-Tiefe
Pflicht
BREADTH
Freistich-Breite
Pflicht
RND / CHF
Rundung / Fase der
Außenecke
Pflicht
Freistich Form U: Tiefe = 3, Breite = 8
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC TYPE_U R1 DEPTH3 BREADTH8 RND1
N60 L X+60
Freistich UDC THREAD
Eingabe-Elemente im Freistich DIN 76
UDC THREAD
Eingabe-Element
Verwendung
Eingabe
PITCH
Gewindesteigung
Optional
R
Eckenradius beider
Innenecken
Optional
DEPTH
Freistich-Tiefe
Optional
BREADTH
Freistich-Breite
Optional
ANGLE
Freistichwinkel
Optional
Freistich Form U: Tiefe = 3, Breite = 8
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC THREAD PITCH2
N60 L X+60
