Programmieren: Mehrachs-Bearbeitung
12.3 Sturzfräsen in der geschwenkten Ebene (Option #9)
12
438
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
12.3 Sturzfräsen in der geschwenkten
Ebene (Option #9)
Funktion
In Verbindung mit den neuen PLANE-Funktionen und M128 können
Sie in einer geschwenkten Bearbeitungsebene sturzfräsen . Hierfür
stehen zwei Definitionsmöglichkeiten zur Verfügung:
Sturzfräsen durch inkrementales Verfahren einer Drehachse
Sturzfräsen in der geschwenkten Ebene funktioniert
nur mit Radiusfräsern.

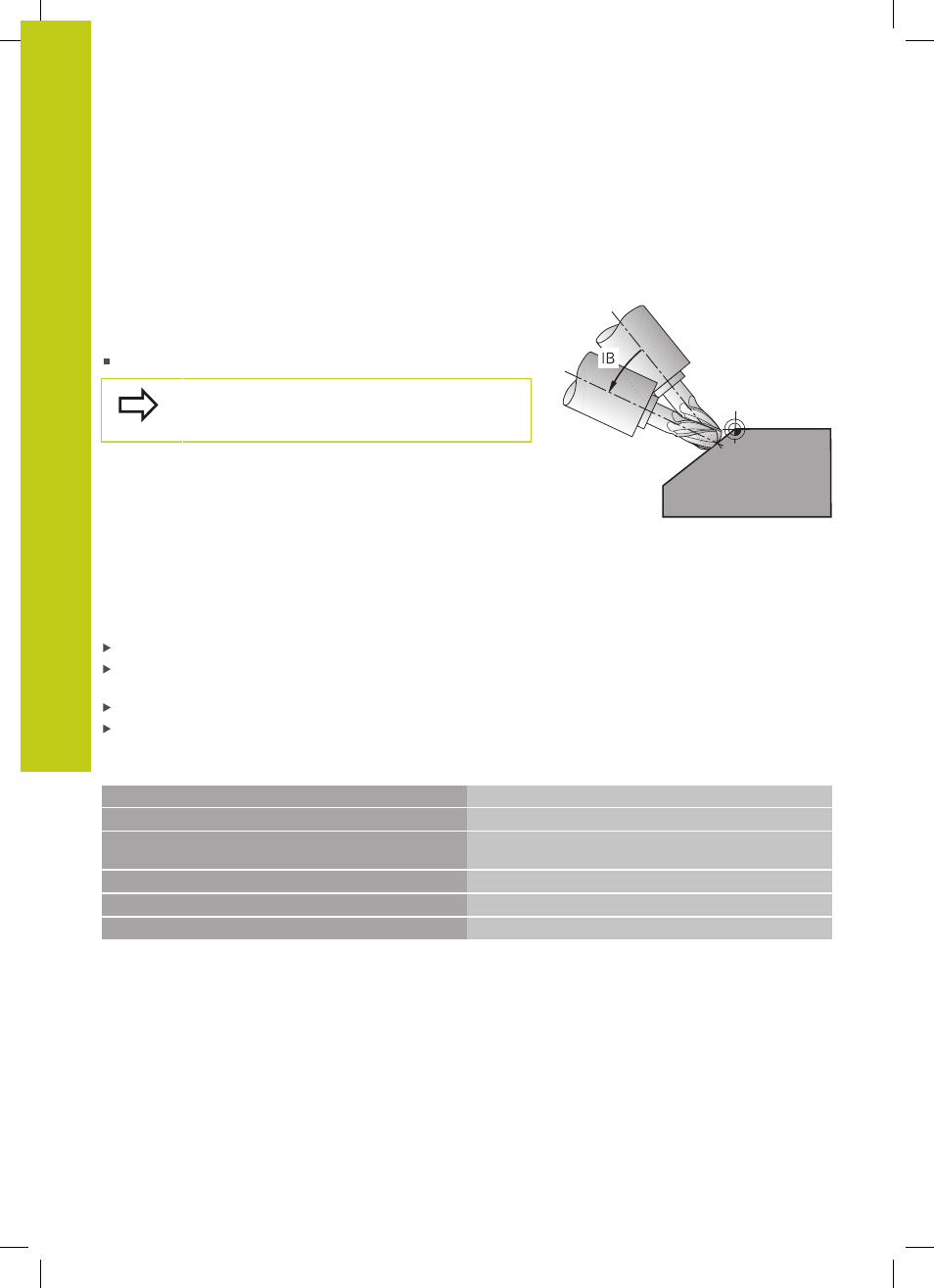

Sturzfräsen durch inkrementales Verfahren einer
Drehachse
Werkzeug freifahren
Beliebige PLANE-Funktion definieren, Positionierverhalten
beachten
M128 aktivieren
Über einen Geraden-Satz den gewünschten Sturzwinkel in der
entsprechenden Achse inkremental verfahren
NC-Beispielsätze
...
N12 G00 G40 Z+50 *
Auf sichere Höhe positionieren
N13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50
F900 *
PLANE-Funktion definieren und aktivieren
N14 M128 * M128 aktivieren
N15 G01 G91 F1000 B-17 * Sturzwinkel einstellen
... Bearbeitung in der geschwenkten Ebene definieren
