Seite 182
K
APITEL
14 12-K
ANAL
-EKG-I
NTERPRETATIONSANALYSE
14-8
www.zoll.com
9650-001355-08 Rev. J

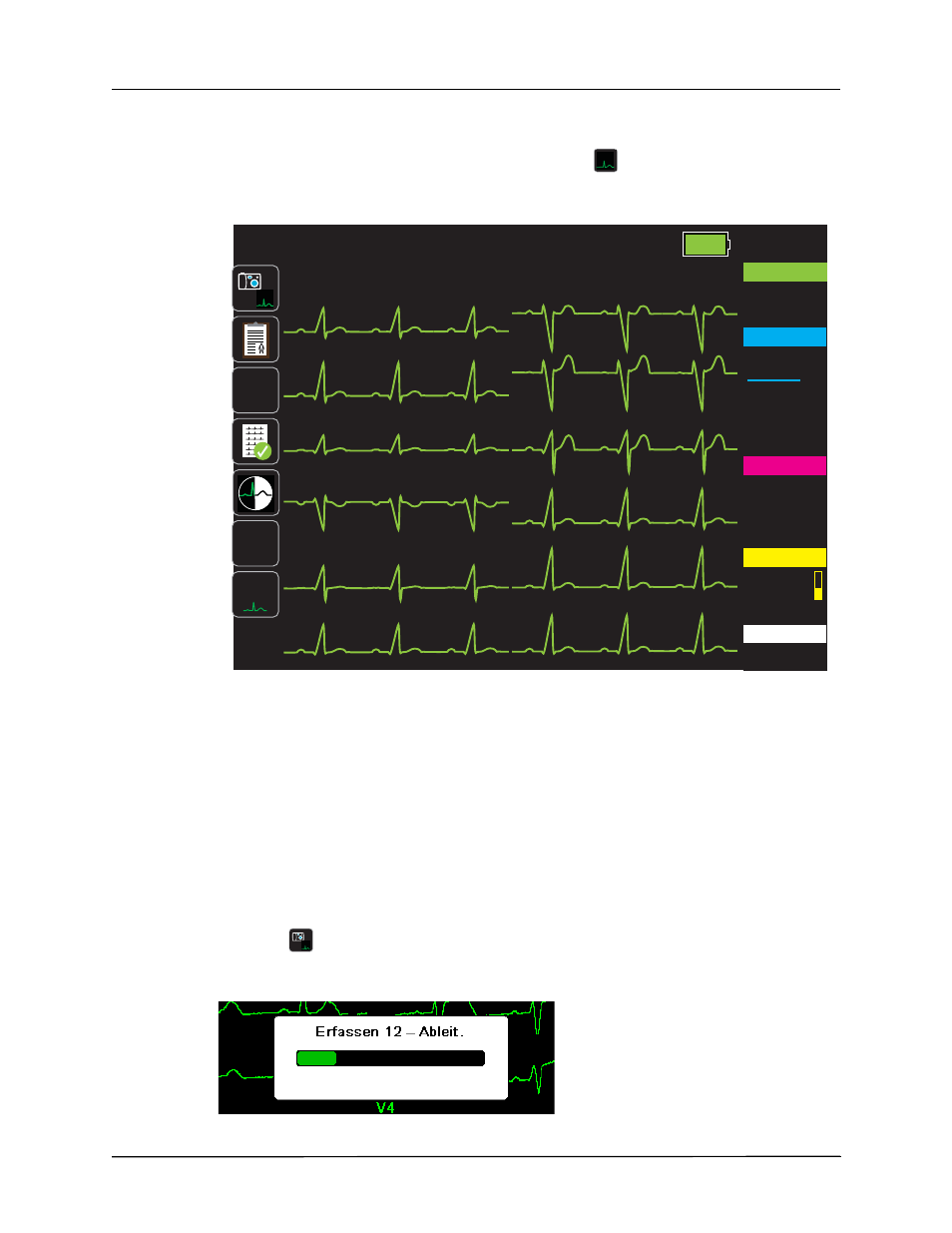

Anzeigen der 12-Kanal-EKG-Kurven
Um die 12-Kanal-EKG-Kurven anzuzeigen, drücken Sie
. Es werden alle zwölf Kurven
angezeigt, wobei die jeweilige Kurvengröße oberhalb der Kurve erscheint:
12-Kanal-EKG-Interpretationsanalyse
Nachdem Sie durch Betrachtung des Patienten-EKGs festgestellt haben, dass alle Kurven des
12-Kanal-EKGs korrekt dargestellt werden, können Sie die 12-Kanal-EKG-
Interpretationsanalyse (die 12-Kanal-EKG-Interpretationsanalyse muss über das Supervisor-
Menü freigeschaltet werden) einleiten.
Hinweis: Die 12-Kanal-EKG-Interpretationsanalyse funktioniert ausschließlich bei
erwachsenen Patienten.
Zum Einleiten der 12-Kanal-EKG-Interpretationsanalyse drücken Sie die Schnellzugriffstaste
Erfassen (
). Das X Series Gerät zeigt den Statusfortschrittsbalken Erfassen 12 Ableit. an,
während es für einen Zeitraum von 10 Sekunden 12-Kanal-EKG-Daten erfasst.
12
06 / 06 / 2011 12:34:56
Erwachsene
00:17:43
12
Beend.
V6
V5
V4
V3
V2
V1
aVF
aVL
aVR
III
II
1 mV/cm
I
12
HF
bpm
80
NIBD mmHg
121
79
(96)
EtCO2 mmHg
12
BR
38
SpO2 %
97
SpMet 20,0
T1 ºC
37,0
12
