Bedienelemente und Anzeigen des Defibrillators
9650-001355-08 Rev. J
X Series Bedienerhandbuch
2–5
•
Numerische Atemfrequenzdaten
•
Numerische Temperaturdaten
•
Numerische NIBD-Daten
•
Numerische EtCO
2
-Daten
•
Numerische IBD-Daten
•
Eingestellte Energie, Ladestatus und abgegebene Energie (Defibrillation und
synchronisierte Kardioversion)
•
Ausgangsstrom und Stimulationsfrequenz (Schrittmacher)
•
Meldungen und Aufforderungen

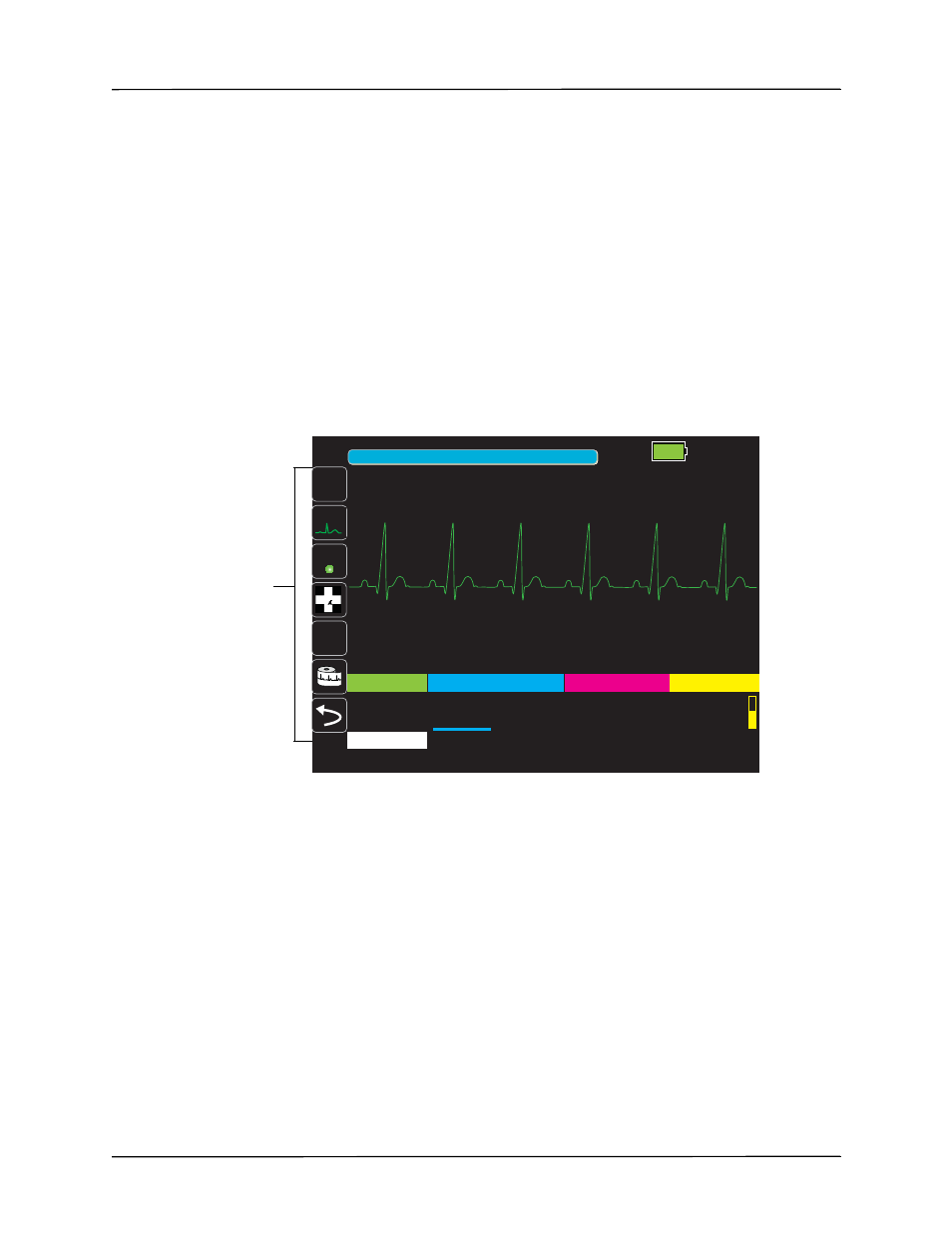

Abbildung 2-2 zeigt die Anordnung der Parameterwerte, Kurven, Systemdaten und
Bezeichnungen der Schnellzugriffstasten.
Abbildung 2-2.
Display des X Series Geräts
Farbcodierung
Zur Abgrenzung der Informationen der diversen Parameter zeigt das Gerät jede Informationsart
in einer vom Anwender konfigurierbaren Farbe an.
Datum und Uhrzeit
Patientenmodus
Akkuladestand
Betriebsdauer
Schnell-
zugriffs-
tasten
Meldung
Kurve
SpO
2
-Daten
CO
2
-Daten
Atemfrequenz
NIBD-Daten
Herzfrequenz
Aktuelle Temperatur
06 / 06 / 2011 12:34:56
Erwachsene
00:17:43
I, II,
III...
SYNC-
12
CO
2
R
1 cm/mV
II
HF bpm
80
121
79
(96)
NIBD mmHg
38
12
BR
CO2 mmHg SpO2 %
97
T1 ºC
37,0
EtCO2-Alarm gering
SpO2 - Sensor prüfen
Einige Alarmlimits deaktiviert
Status-Queue
