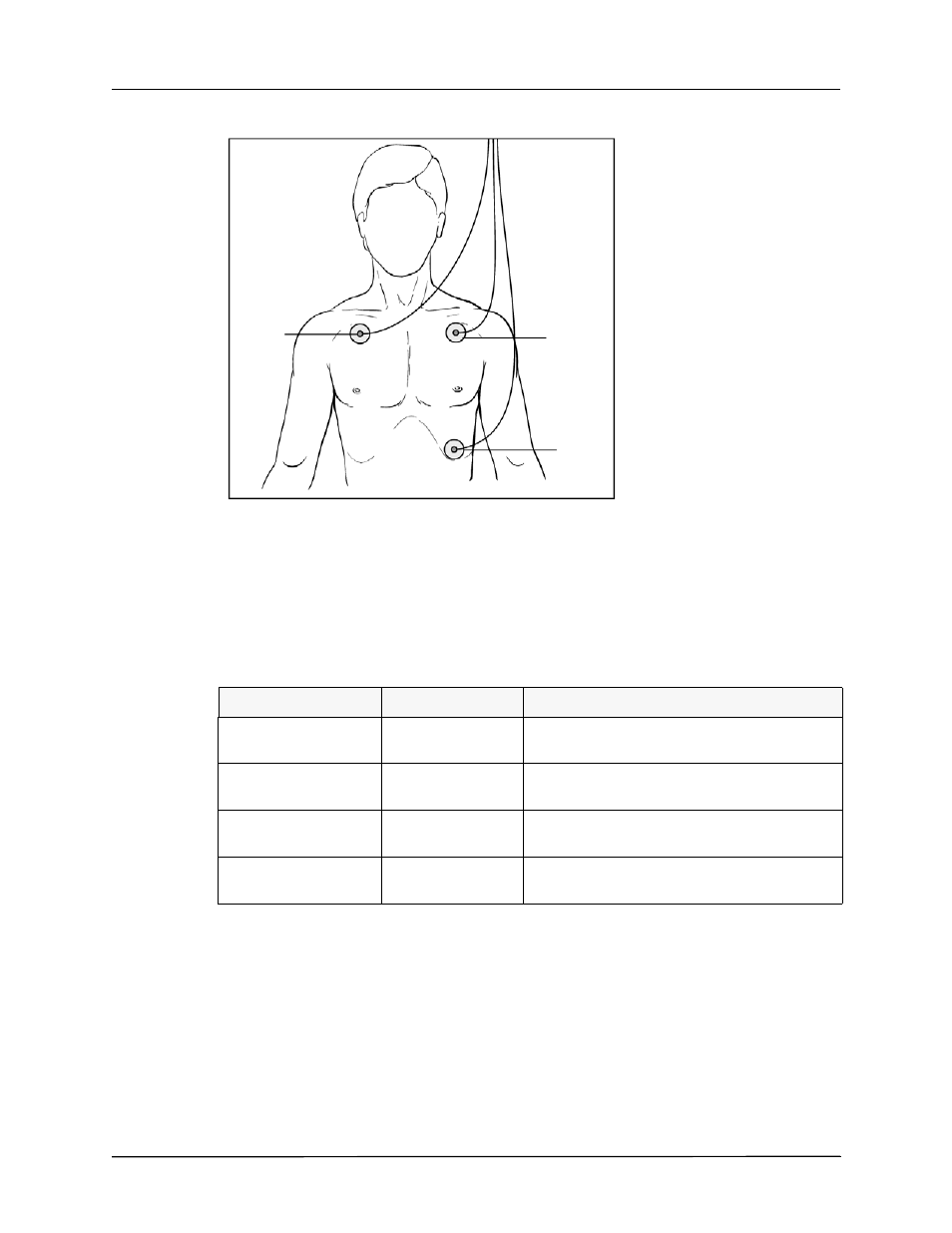

Abbildung 6-1 Elektrodenplatzierung bei einer 3-Kanal-Ableitung
Elektrodenplatzierung bei einer 5-Kanal-Ableitung
Je nach den lokalen Gegebenheiten sind die EKG-Ableitungen entweder mit RA, LA, LL, RL
und V oder mit R, L, F, N und C gekennzeichnet. Die folgende Tabelle enthält die
Kennzeichnungen und Farbcodes für die verschiedenen Kabelsätze.
AHA-Farbcodierung
IEC-Farbcodierung
Platzierung der Elektroden
RA/Weiße Elektrode
R/Rote Elektrode
Platzierung nahe der rechten Medioklavikularlinie
unmittelbar unterhalb des Schlüsselbeins
LA/Schwarze Elektrode
L/Gelbe Elektrode
Platzierung nahe der linken Medioklavikularlinie
unmittelbar unterhalb des Schlüsselbeins
LL/Rote Elektrode
F/Grüne Elektrode
Platzierung zwischen dem 6. und 7.
Interkostalraum auf der linken Medioklavikularlinie
RL/Grüne* Elektrode
N/Schwarze*
Elektrode
Platzierung zwischen dem 6. und 7. Interkostalraum
auf der rechten Medioklavikularlinie
Grüne
Gelbe
Rote
(R)
(L)
(F)
