Anschließen des EKG-Kabels an das X Series Gerät
Das X Series Gerät kann mit Welch Allyn Propaq
®
EKG-Kabeln sowie mit ZOLL X Series EKG-
Kabeln eingesetzt werden. Schließen Sie das EKG-Kabel wie folgt an den EKG-Anschluss an
der linken Seite des X Series Geräts an:

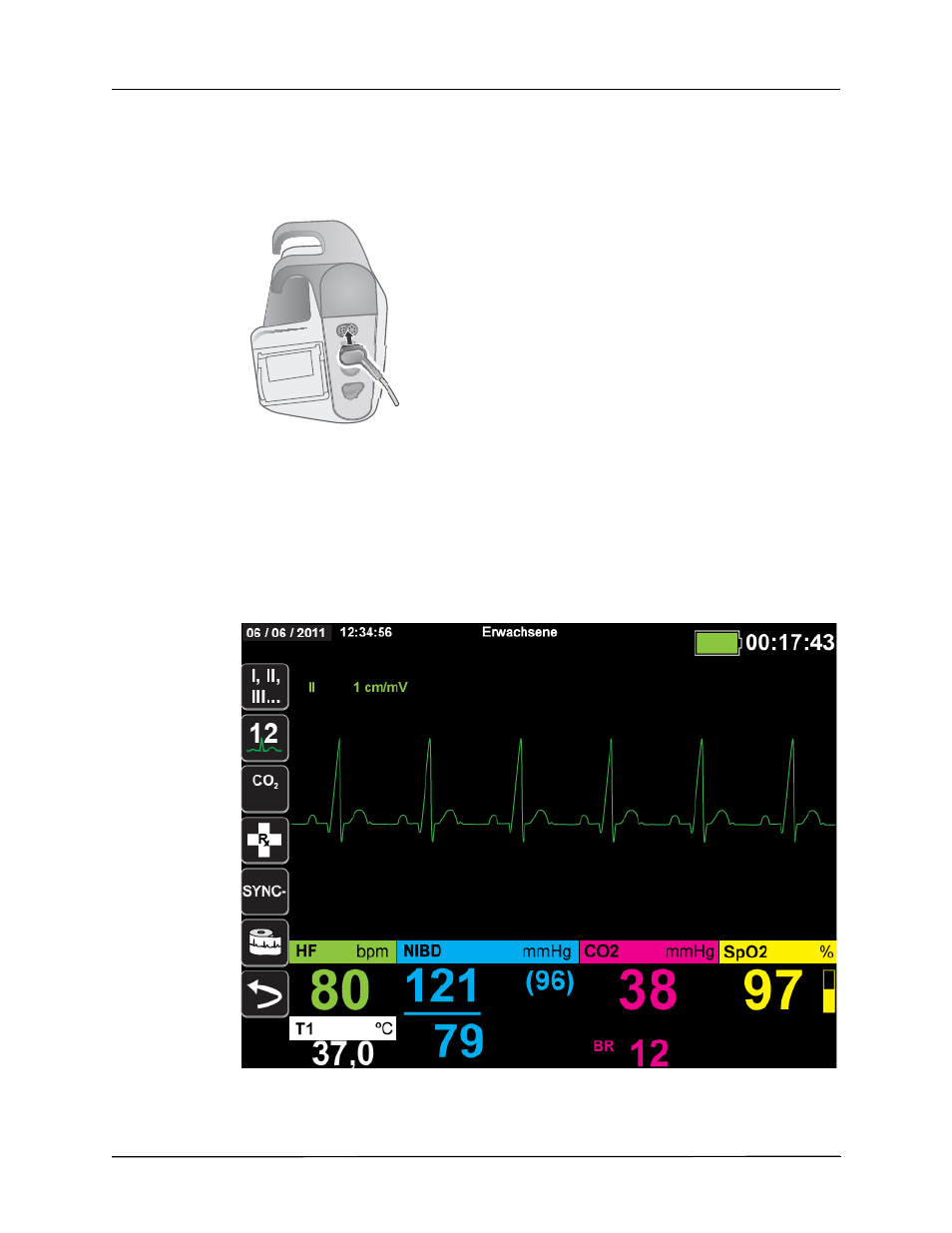

Abbildung 6-3 Anschließen des EKG-Kabels an das X Series Gerät
Auswählen der anzuzeigenden EKG-Kurven
Das X Series Display kann bis zu vier Kurven anzeigen. Die erste Kurve oben auf der
Anzeige ist immer eine EKG-Kurve. (Wenn die Pads nicht verbunden sind, kann das Gerät so
konfiguriert werden, dass es automatisch auf eine andere EKG-Ableitung wechselt.) Im
folgenden Beispiel stammt die EKG-Kurve von Ableitung
II
(RA-LL):
Das X Series Gerät ist so konfiguriert, dass es standardmäßig Pads für die obere Kurve anzeigt.
Sofern das Gerät entsprechend konfiguriert ist und keine anderen Überwachungsgeräte
angeschlossen sind, kann das Gerät beim Start vier EKG-Kurven anzeigen.
