Bedienelemente und Anzeigen des Defibrillators
9650-001355-08 Rev. J
X Series Bedienerhandbuch
2–3

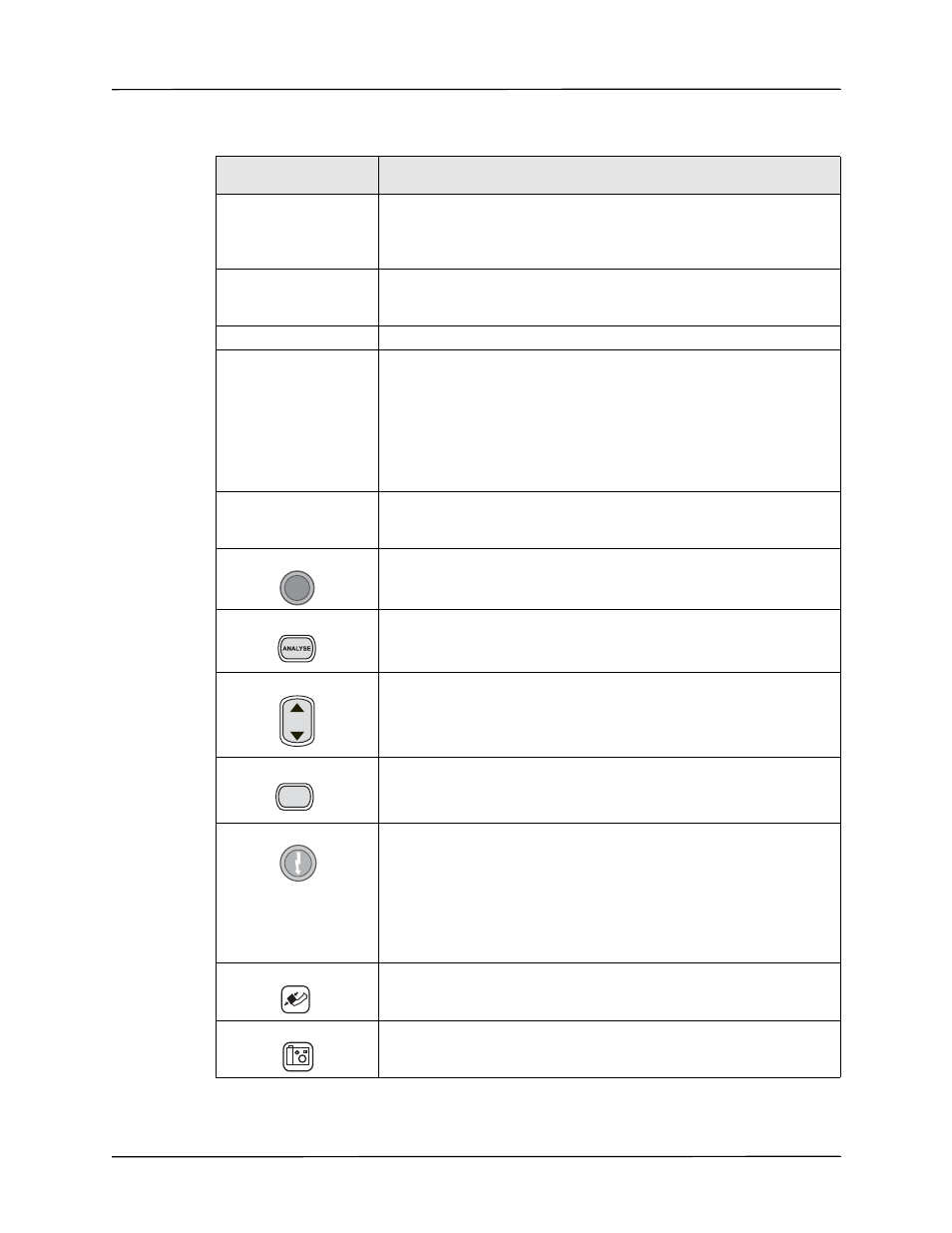

Tabelle 2-2.
Bedienelemente und Anzeigen des X Series Geräts
Bedienelement/
Anzeige
Beschreibung
Display
Zeigt Behandlungseinstellungen, physiologische Kurven und
weitere Informationen zu den überwachten Parametern an,
außerdem Meldungen, die Uhrzeit und die Bezeichnungen der
Schnellzugriffstasten.
Schnellzugriffstasten
Sieben Tasten steuern die verschiedenen Funktionen des Geräts.
Die Bezeichnungen der Schnellzugriffstasten stehen im Display rechts
neben der jeweiligen Taste.
Netzteil-LED
Leuchtet, während das Gerät an ein externes Netzteil angeschlossen ist.
Akkuladestand-LED
Zeigt den Ladestand des Akkus an:
Gelbes Dauerleuchten:
Akku wird geladen
Grünes Dauerleuchten:
Akku ist geladen
Abwechselnd grünes und
Der Ladestand kann nicht bestimmt werden
gelbes Leuchten:
oder beim Laden des Akkus ist eine
Störung aufgetreten
Erloschen:
Es ist kein Akku in das Gerät eingesetzt
Optische
Alarmanzeigen
Rote, gelbe und grüne LEDs an der Geräteoberseite, die blinken, wenn
das Gerät eingeschaltet wird, und die auf Patienten- und Gerätealarme
sowie auf laufende Datenübertragungen hinweisen.
Taste SCHRITTM.
Ruft das Fenster „Stim.Einst.“ auf, von dem aus die Stimulation gestartet
und gestoppt wird und in dem die Einstellungen „Frequ.“, „Ausgang“
und „Modus“ geändert werden können.
Taste ANALYSE
Nur im manuellen Modus: Leitet die EKG-Analyse zur Bestimmung,
ob ein schockbarer Rhythmus vorliegt oder nicht, ein.
Tasten ENERGIEWAHL
Zwei Paare von Aufwärts-/Abwärtspfeiltasten dienen zur Einstellung der
Defibrillationsenergie: Ein Paar befindet sich an der Gerätefront, das
andere am Sternum-Paddle.
Taste LADEN
Lädt den Defibrillator auf die eingestellte Energiestufe. Neben der Taste
LADEN an der Gerätevorderseite findet sich eine weitere solche Taste
auch am Griff des APEX-Paddles.
Schock-Taste
Die Schock-Taste an der Gerätefront ist nur dann aktiviert, wenn
Freihand-Therapieelektroden oder interne Defibrillations-Paddles ohne
Entladungstaste verwendet werden. Die Schock-Taste leuchtet auf,
wenn das Gerät geladen und betriebsbereit ist.
Um bei Verwendung von internen oder externen Paddles mit
Schock-Tasten einen Schock abzugeben, müssen die Schock-Tasten
an den Paddles gedrückt und gedrückt gehalten werden.
NIBD-Taste
Startet/stoppt eine NIBD-Messung.
Snapshot-Taste
Zeichnet numerische und Kurvendaten über einen Zeitraum von
24 Sekunden auf.
SCHRITTM.
ENERGI-
EWAHL
LADEN
