Gerätefront
Die Gerätefront des X Series Geräts enthält das Display, Schnellzugriffstasten, Akku- und
Netzteil-Anzeigen, die Betriebsbereitschaftsanzeige und die frontseitigen Defibrillator-Tasten:
Schrittm., Analyse, Energiewahl, Laden und Schock (
) (siehe Abbildung 2-1).
Tabelle 2-2 auf Seite 2-3 enthält Informationen zu den Bedienelementen und Anzeigen.

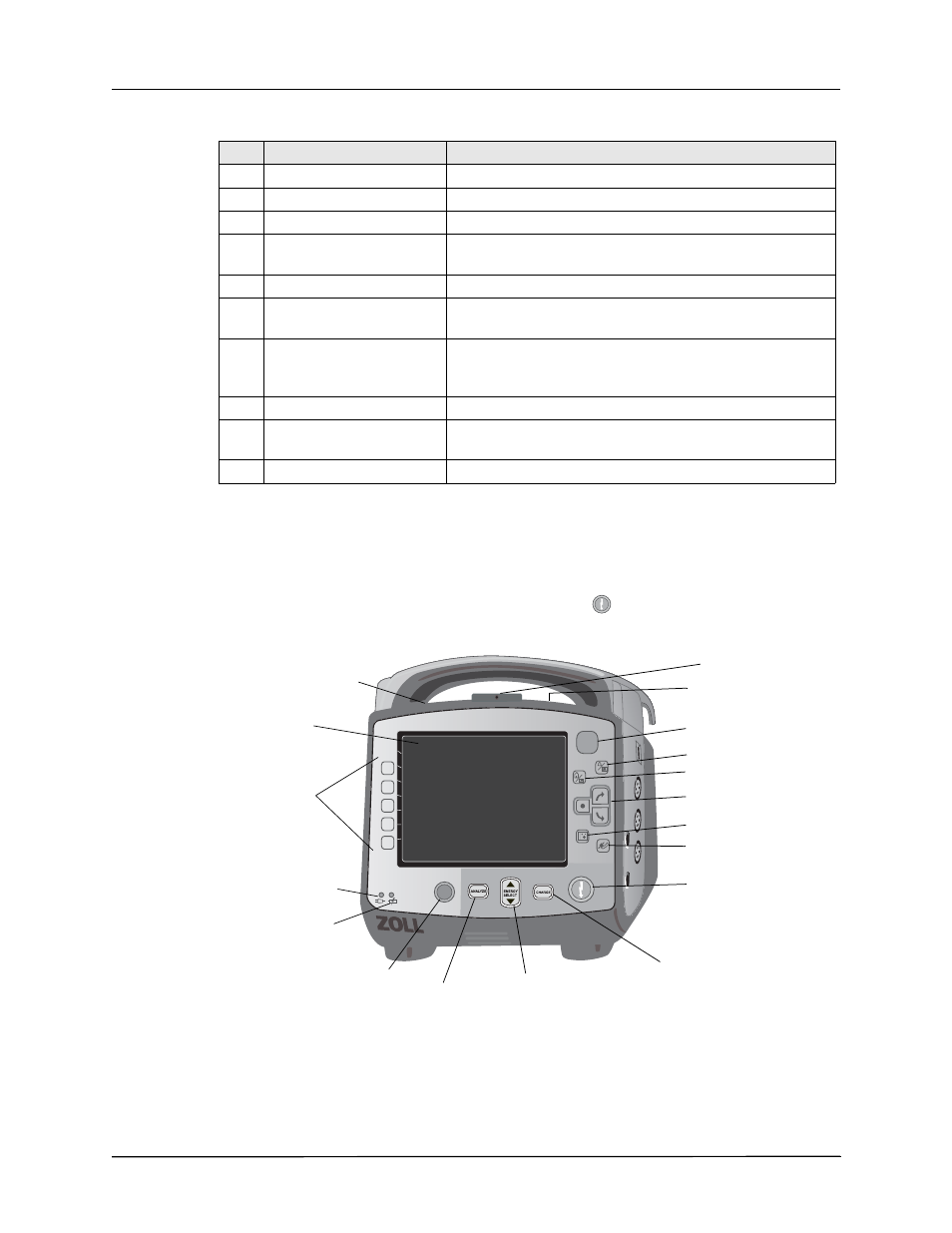

Abbildung 2-1.
Front des X Series Geräts
Tabelle 2-1.
Komponenten des X Series Geräts
Komponente
Beschreibung
1
Griff
Integrierter Tragegriff
2
Gerätefront Umfasst
das
Display
und die wichtigsten Bedienelemente
3
Mikrofon (optional)
Zeichnet Geräusche in der Nähe des X Series Geräts auf.
4
Lautsprecher
Gibt Signaltöne für die Erkennung von R-Zacken und für
Alarme aus
5
Papierfach
Enthält das Papier für den Drucker
6
Patientenanschlüsse
Details hierzu finden Sie im Abschnitt „Patientenkabel und
Anschlüsse“ auf Seite 2-7
7
USB-Geräteanschluss
Für den Anschluss von USB-Geräten an den
X Series Defibrillator (Details hierzu finden Sie im Abschnitt
„Übertragen von Daten auf ein USB-Gerät“ auf Seite 21-4)
8
Akkufach
Nimmt einen wiederaufladbaren Lithium-Ionen-Akku auf
9
Anschluss für externes
Netzteil
Für den Anschluss des Geräts an ein externes Netzteil
10
Dock-Anschluss
Für den Anschluss des Geräts an eine Docking-Station
SHOCK
1
2
3
¸
0!#%2
Sieben Schnell-
Display
Betriebsbereitschaftsanzeige
Netzteil-LED
Akkuladestand-LED
Stummschaltung/Rücksetzung
Anzeige/Startseite
Navigationstasten
Snapshot
NIBD
SCHOCK
LADEN
SCHRITTM.
ANALYSE ENERGIEWAHL
zugriffstasten
EIN/AUS-Taste
Optische Alarmanzeigen
Mikrofon (optional)
