Multifunktionskabel (MFC)
Das Gerät wird mit einem Multifunktionskabel (MFC) geliefert, das für die Defibrillation des
Patienten eingesetzt wird. Je nach den von Ihnen erworbenen Optionen liegen dem Gerät
weitere Kabel bei.

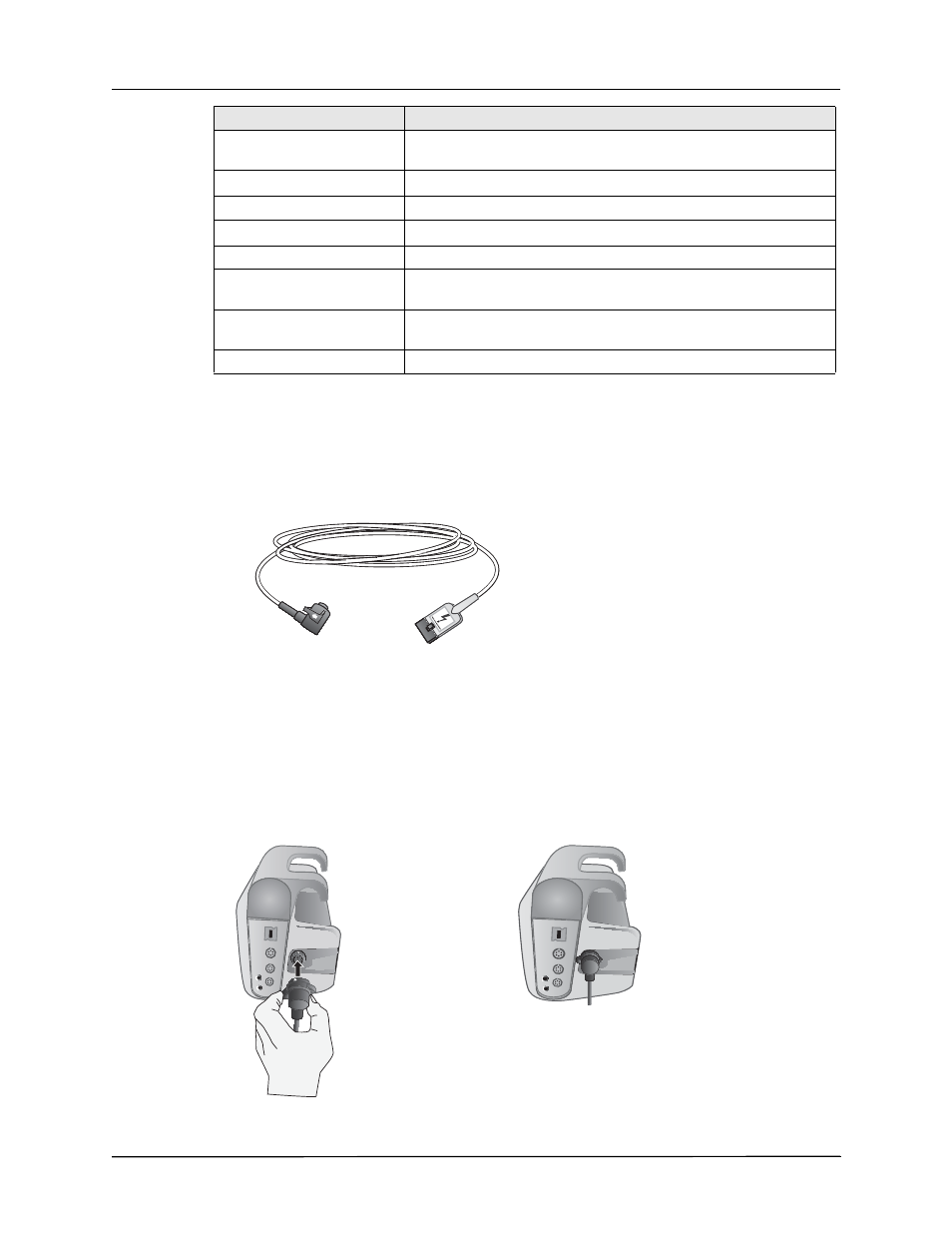

Abbildung 2-5.
Multifunktionskabel (MFC)
Anschließen des Multifunktionskabels an das Gerät
Stecken Sie den Anschlussstecker des Multifunktionskabels in den MFC-Anschluss an der
rechten Seite des Geräts. Richten Sie dazu die Pfeile aneinander aus, und drücken Sie den
Stecker in den Anschluss. Der Stecker rastet hörbar ein.
Anschluss
Beschreibung
EKG
Für den Anschluss eines 3- oder 5-Kanal-EKG-Kabels
(12-Kanal-EKG-Kabel optional)
SpO
2
Für den Anschluss eines Masimo SpO
2
/CO-Kabels
NIBD
Für den Anschluss eines NIBD-Schlauchs
CO
2
Für den Anschluss einer CO
2
-Messleitung
Temp
Für den Anschluss einer oder mehrerer Temperatursonden
Multifunktionskabel (MFC)
Für den Anschluss von Paddles oder von ZOLL
Freihand-Therapie- und Stimulationselektroden
USB
Für den Anschluss des X Series Defibrillators mit einem
USB-Gerät.
IBD
Für den Anschluss eines oder mehrerer IBD-Kabel
2. Stecker ist im
Anschluss eingerastet
1. MFC ins Gerät einstecken
