Bedienelemente und Anzeigen des Defibrillators
9650-001355-08 Rev. J X Series Bedienerhandbuch 2–7
Patientenkabel und Anschlüsse
An der linken und rechten Seite des Geräts befinden sich verschiedene Anschlüsse für Patientenkabel.
Hinweis: Die Funktionsmerkmale SPO 2
, NIBD, CO
2
, Temperatur und IBD sind optional.
Verfügt Ihr Gerät nicht über diese Optionen, weist es auch nicht die betreffenden
Anschlüsse auf.

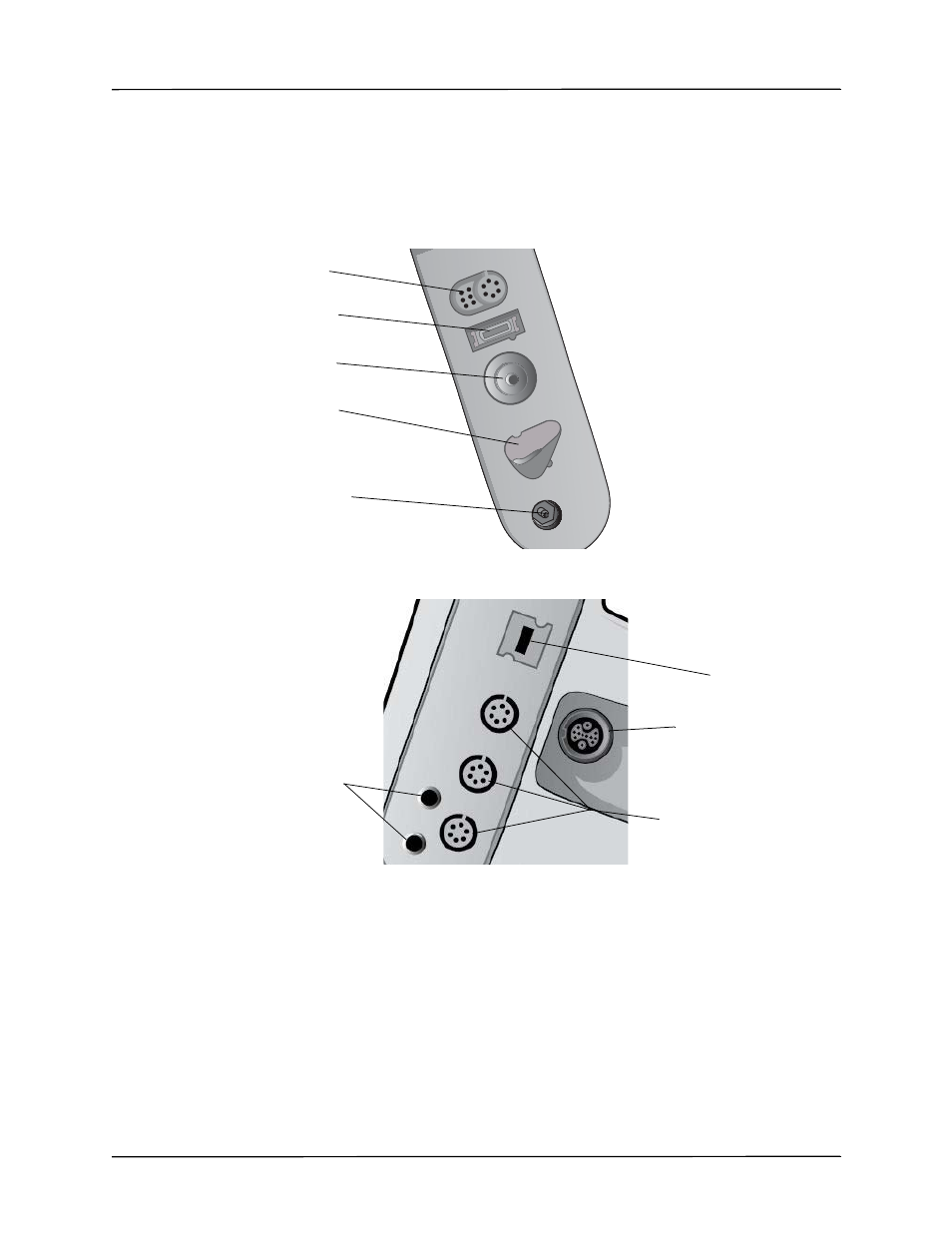

Abbildung 2-3. Patientenkabelanschlüsse an der linken Seite des Geräts
Abbildung 2-4. Patientenkabelanschlüsse an der rechten Seite des Geräts
EKG
SpO
2
NIBD
CO
2
CO
2
-
Abluft
MFC
IBD
Temp
USB
