Einrichten der EKG-Überwachung
9650-001355-08 Rev. J
X Series Bedienerhandbuch
6-7
Die Festlegung, welche Ableitung die Quelle der primären EKG-Kurve ist, kann auf
zweierlei Weise erfolgen. Eine Möglichkeit besteht darin, die Schnellzugriffstaste
„EKG-Ableitungsauswahl“
zu drücken, um die verfügbaren EKG-Kurvenquellen
anzuzeigen. Die verfügbaren Kurvenquellen werden durch den Typ des am Gerät
angeschlossenen EKG-Kabels bestimmt.
Bei der anderen Vorgehensweise zum Festlegen der Quelle der primären Kurve wird die
Bezeichnung der Quelle der primären EKG-Kurve (im folgenden Bildschirm Ableitung
I
)

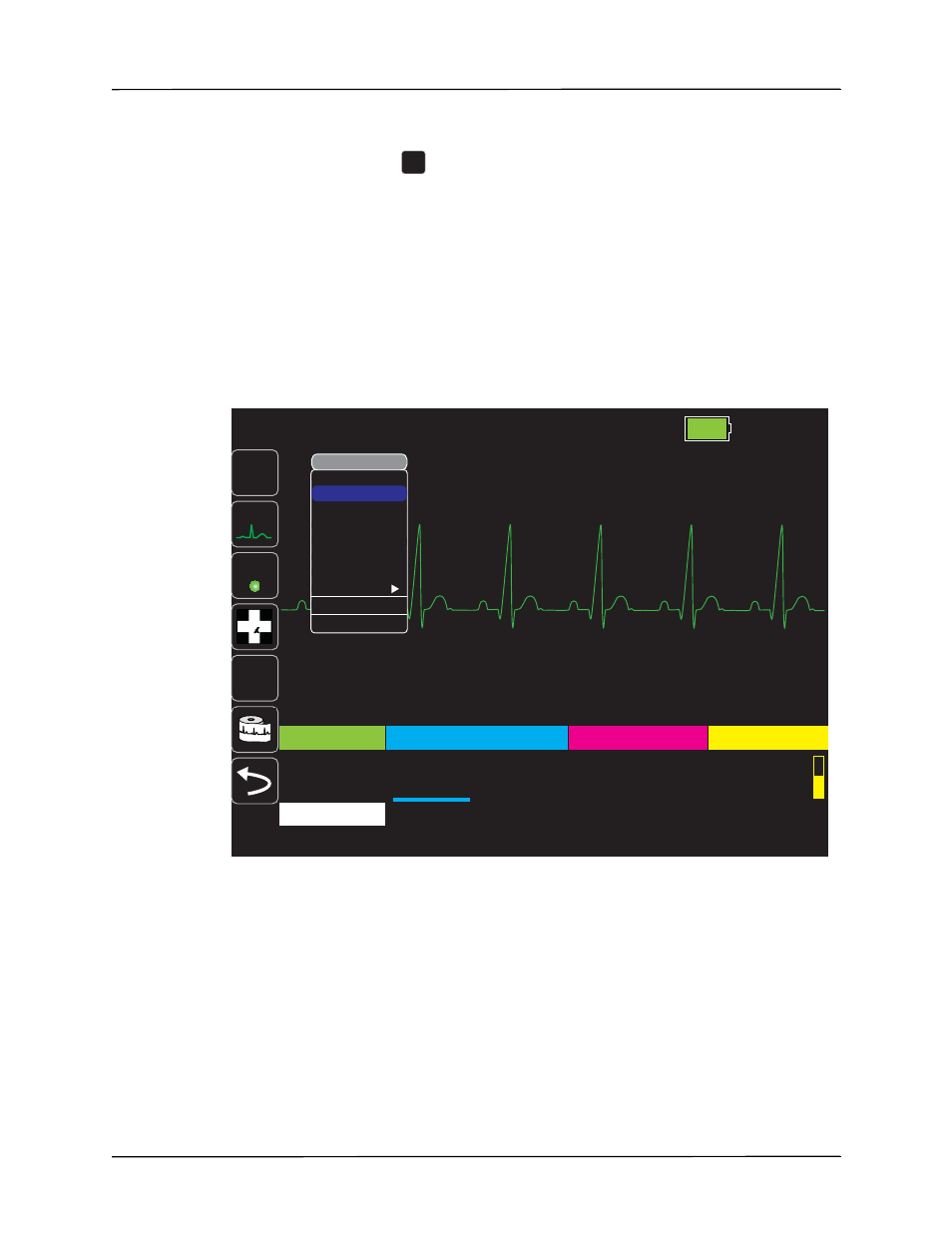

gewählt. Das X Series Gerät zeigt dann die verfügbaren EKG-Kurvenquellen an. Das
folgende Beispiel veranschaulicht die Liste der Kurvenquellen, die das X Series Gerät bei
angeschlossenem 5-Kanal-EKG-Kabel anzeigt. Die Liste der verfügbaren EKG-Kurvenquellen
umfasst die Ableitungen
I
,
II
,
III
,
aVR
,
aVL
,
aVF
und
V
. Sie können Ableitung
lI
(Standard)
auswählen oder mithilfe der Navigationstasten eine andere angezeigte EKG-Elektrode als
Quelle für die Kurven markieren und aufrufen.
Sobald Sie eine aktuelle Kurvenquelle auswählen, wird die Kurve sofort auf dem Gerät
angezeigt. Bei Auswahl einer derzeit nicht verfügbaren Kurvenquelle wird die Meldung
LEAD-FEHLER angezeigt.
Weitere Informationen zur Konfiguration der Kurvenanzeige auf dem X Series-Gerät finden
Sie in Kapitel 3, Überwachung – Übersicht.
I, II,
III...
06 / 06 / 2011 12:34:56
Erwachsene
00:17:43
I, II,
III...
12
CO
2
R
SYNC-
1 cm/mV
I
HF bpm
80
121
79
(96)
NIBD mmHg
38
12
BR
CO2 mmHg SpO2 %
97
T1 ºC
37,0
Pads
III
aVL
aVF
V
Einschieben
Ursache
II
I
Kaskade
aVR
