Display
An der Gerätefront befindet sich ein Farbdisplay, das die folgenden Informationen anzeigt:
•
Datum und Uhrzeit
•
Patientenmodus
•
Akkuladestand-Anzeige
•
Betriebsdauer (nach Einschalten des Geräts)
•
Schnellzugriffstasten
•
Kurvenquelle
•
Farbcodierte Kurven und EKG-Ableitungskennzeichnungen
•
Numerische SpO
2
-Daten
•
Numerische Herzfrequenzdaten
Navigationstasten
Der Auf-Pfeil (im Uhrzeigersinn) bewegt den Cursor nach oben,
wenn mit dem Cursor durch eine senkrechte Liste, bzw. im Uhrzeigersinn,
wenn mit dem Cursor im ganzen Bildschirm navigiert wird.
Dementsprechend bewegt der Ab-Pfeil (entgegen dem Uhrzeigersinn)
den Cursor nach unten, wenn mit dem Cursor durch eine senkrechte
Liste, bzw. entgegen dem Uhrzeigersinn, wenn mit dem Cursor im
ganzen Bildschirm navigiert wird. Mit den Auf- und Ab-Tasten
(im bzw. entgegen dem Uhrzeigersinn) lassen sich zudem
Parametereinstellungen ändern.
Die Funktion der Auswahltaste richtet sich nach der jeweils gerade
hervorgehobenen Option.
Anzeige/Startseite-Taste
Wechselt durch die drei verfügbaren Anzeigemodi oder fungiert in
einem Menü als Startseite-Taste.
Stummschaltungs-/
Rücksetzungs-Taste
Schaltet den aktuellen Alarmton 90 Sekunden lang stumm oder setzt
einen stummgeschalteten Alarmton zurück.
Betriebsbereitschafts-
anzeige
Bereit Nicht verwenden
Zeigt den Status des Geräts an (basierend auf dem letzten
Bereitschaftstest).
Ein durchgestrichener roter Kreis zeigt an, dass das Gerät nur
eingeschränkt betriebsbereit ist und möglicherweise nicht für
therapeutische Maßnahmen eingesetzt werden kann.
EIN/AUS-Taste
Mit dieser Taste auf der Geräteoberseite wird das Gerät ein- bzw.
ausgeschaltet.
Mikrofon (optional)
Zeichnet Geräusche in der Nähe des X Series Geräts auf.
Ladezustand-LED
(nicht abgebildet)
Diese LED am APEX-Paddle leuchtet auf, wenn der Defibrillator
geladen und einsatzbereit ist.

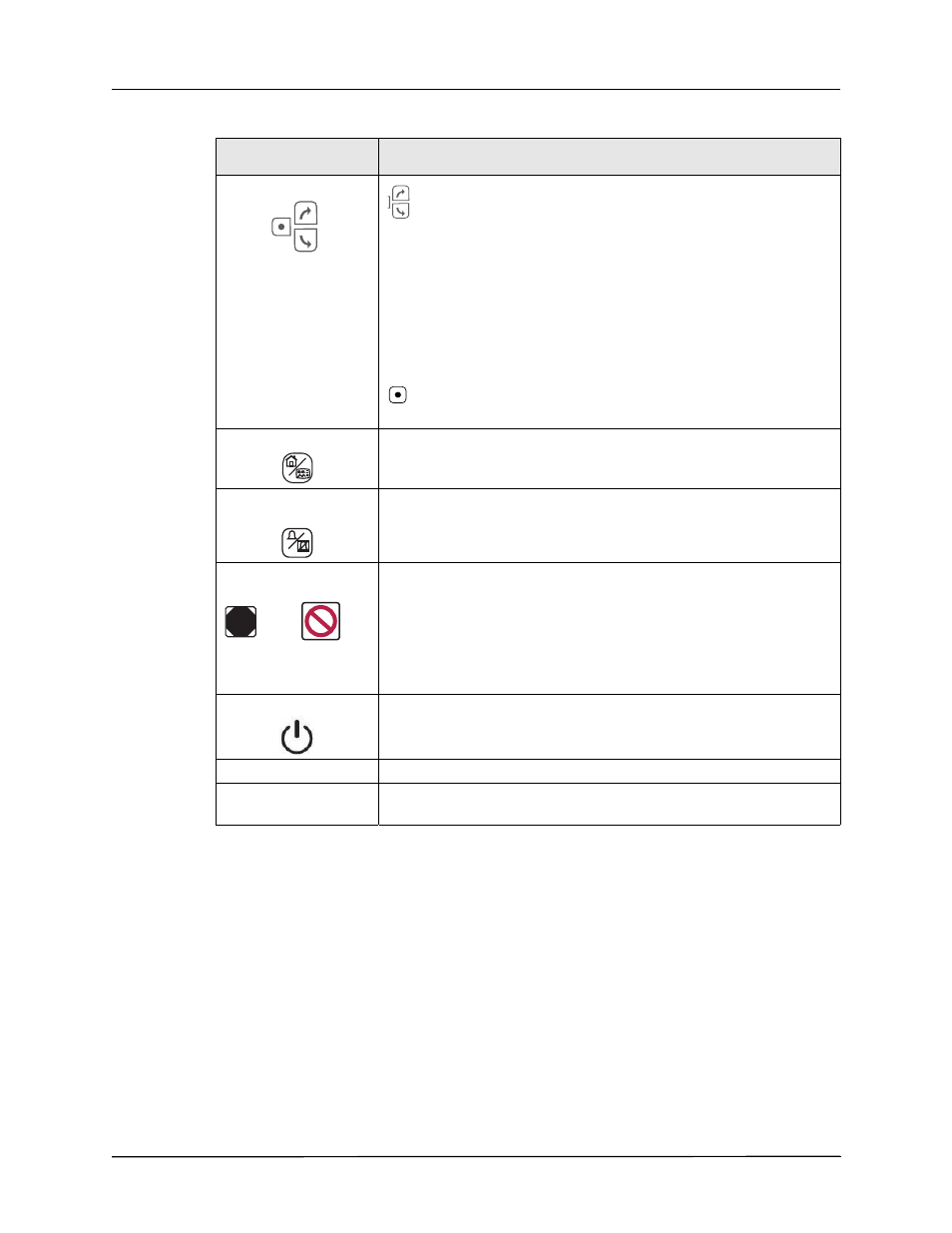

Tabelle 2-2.
Bedienelemente und Anzeigen des X Series Geräts (Fortsetzung)
Bedienelement/
Anzeige
Beschreibung
