Bedienelemente und Anzeigen des Defibrillators
9650-001355-08 Rev. J
X Series Bedienerhandbuch
2–11
Anschließen der OneStep-Kabel

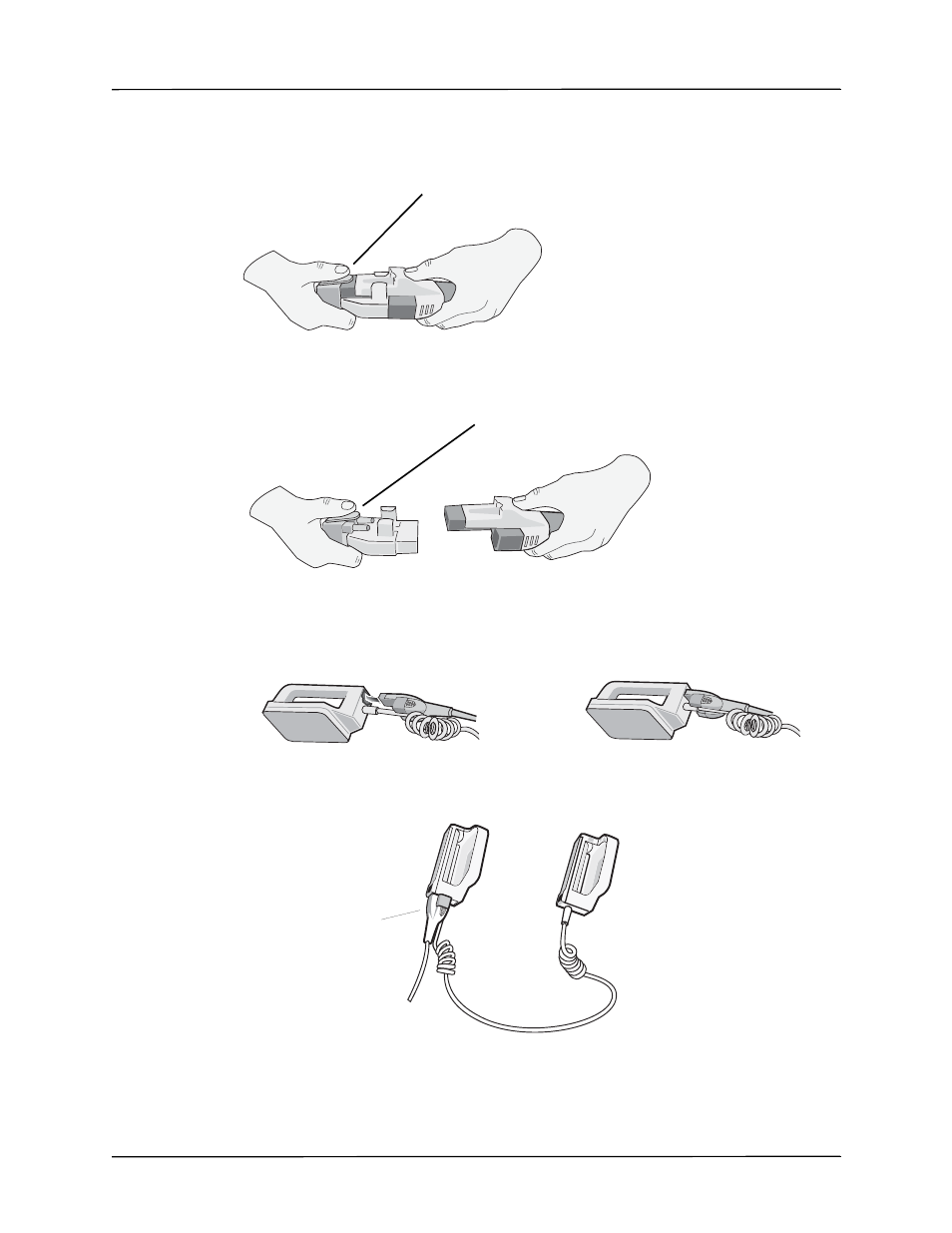

Beim Anschließen einer OneStep-Elektrode an das OneStep-Kabel die beiden Anschlüsse wie
abgebildet zusammendrücken, bis der Riegel hörbar einrastet.
Zum Trennen von OneStep-Elektrode und OneStep-Kabel drücken Sie den Riegel wie
abgebildet mit dem Daumen ein.
Schließen Sie beim Verbinden der OneStep-Kabel mit Paddles das vom X Series Gerät
führende OneStep-Kabel an den Anschluss an der Basis des Apex-Paddles an.
Abbildung 2-9.
Anschließen des OneStep-Kabels an das APEX-Paddle
Abbildung 2-10.
An ein APEX-Paddle angeschlossenes OneStep-Kabel
IWenn das OneStep-Kabel von den APEX-Paddles gelöst werden muss, drücken Sie die Taste
„LOSLASSEN“ (Entriegelung, siehe Abbildung 2-10) in Pfeilrichtung, und ziehen Sie das
OneStep-Kabel ab.
Riegel
Riegel
1. Richten Sie das OneStep-Kabel wie in der Abbildung aus.
2. Stecken Sie das OneStep-Kable
in das APEX-Paddle.
An ein APEX-Paddle
angeschlossenes
OneStep-abel
