Externes Gleichstromnetzteil (optional)
Das externe Gleichstromnetzteil ermöglicht den Betrieb des X Series Geräts an einer externen
Gleichstromquelle. Ist es an das Gerät angeschlossen, versorgt es das Gerät mit Strom und lädt
den in das Gerät eingesetzten Akku auf. Ist der Eingangsstecker des externen
Gleichstromnetzteils in die Bordspannungssteckdose des Fahrzeugs eingesteckt und der
Ausgangsstecker des externen Gleichstromnetzteils an der entsprechenden Buchse an der
Rückseite des X Series Geräts angeschlossen, leuchtet die Netzteil-LED an der
Gerätevorderseite und oben im Display erscheint das Netzteil-Symbol (
).
Abbildung 2-14.

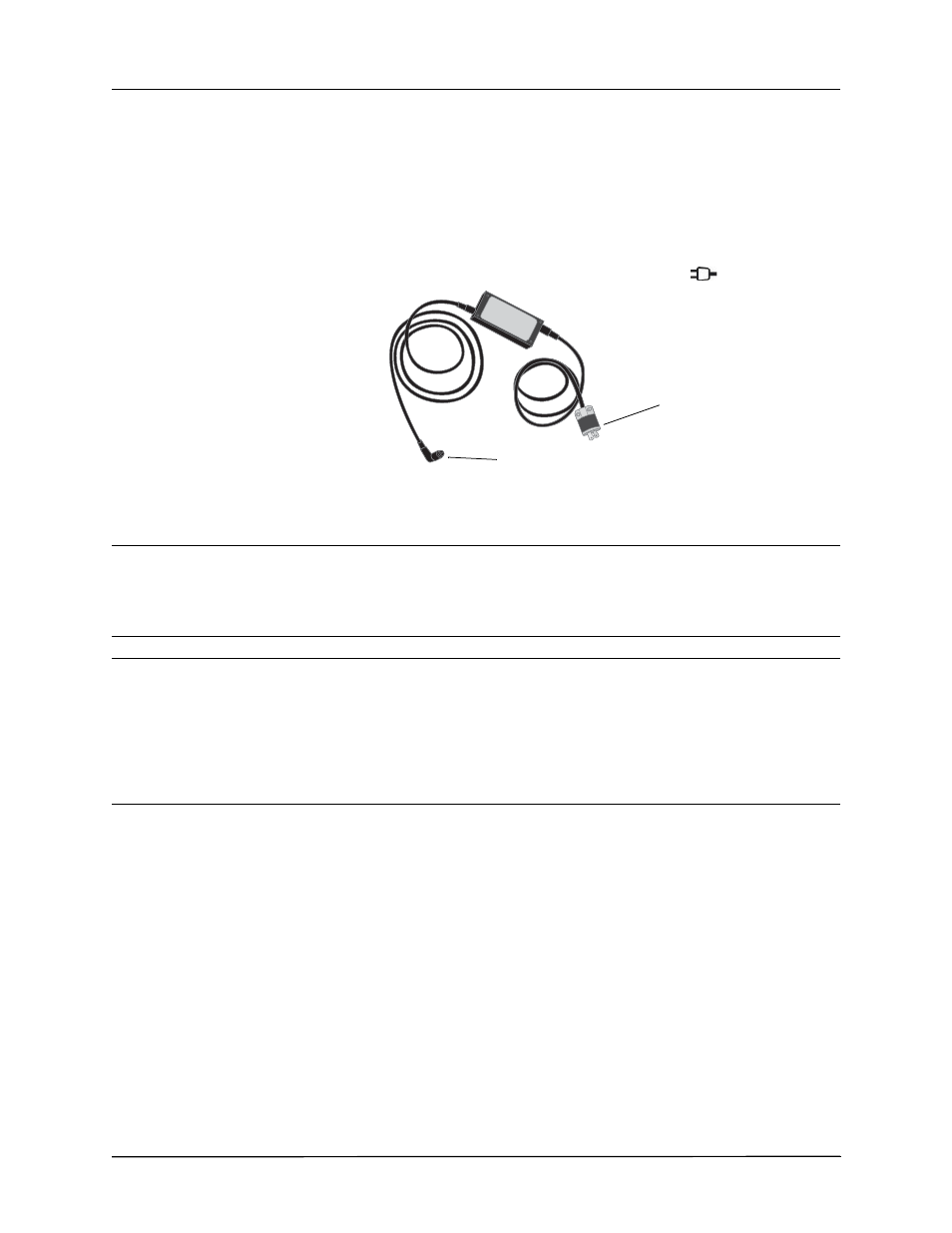

Externes Gleichstromnetzteil
WARNING!
Das externe Gleichstromnetzteil nur an Gleichstromquellen mit einer Spannung von 12
bis 24 V DC anschließen.
Nicht autorisierte Modifikationen des Gleichstromnetzteils sind nicht zulässig.
Vorsicht
Um eine Überhitzung während des Betriebs zu vermeiden, ist das Gleichstromnetzteil so zu
platzieren, dass die Luftzirkulation nicht beeinträchtigt ist.
Ist das Gleichstromnetzteil im Betrieb, muss auf die elektromagnetische Verträglichkeit mit
Geräten in der Nähe geachtet werden.
Zur Sicherstellung des kontinuierlichen Betriebs sollte stets ein Akku in dem durch das
Gleichstromnetzteil gespeisten Gerät eingesetzt sein.
Anschließen des Gleichstromnetzteils an eine geeignete Bordspannungssteckdose
Den Eingangsstecker (Hubbell Teilenummer HBL7545C) in die Bordspannungssteckdose
einstecken. Ist der Eingangsstecker in die Bordspannungssteckdose eingesteckt, steht der
messingfarbene Kontakt (rote Ader) mit dem Pluspol (+, positiv) der Bordspannung und der
silberfarbene Kontakt (schwarze Ader) mit dem Minuspol (-, negativ) der Bordspannung in
Verbindung.
Bordspannungssteckdose
des Fahrzeugs
Ausgangsstecker des externen Gleichstromnetzteils
