HEIDENHAIN Benutzer-Handbuch PWM 9
113
7.11 Messgeräte mit TTL --> 11 µAss-Umschaltung
Bei offenen Messgeräten mit TTL-Schnittstelle ermöglicht nur eine Umschaltung der
Ausgangssignale von TTL auf 11 µAss eine präzise mechanische Justage.
Die analoge Ausgangssignalamplitude und die Referenzmarkensignallage geben Auskunft über
die mechanische Position (Luftspalt, Parallelität, usw.) des Abtastkopfes.
Es wird zwischen Messgeräten mit APE und Sub-D-Steckerelektronik unterschieden.
Hinweis
An der Motorflanschdose wird eine SIEMENS-Belegung verwendet!
Die SIEMENS-Belegung ist nicht kompatibel mit der HEIDENHAIN-Belegung!
Immer die Adapterkabel ID 509666-xx/509667-xx/511886-xx verwenden!
PWM-Interfaceplatine ID 312186-02 verwendet HEIDENHAIN-Belegung!
Messgeräte mit Sub-D-Stecker:
Encoders with D-Sub connector:
LIF 17
MT 1271
LIP 47
MT 2571
LIP 57
ST 1271
LIDA 17
ST 1277
LIDA 42
ST 3078
LIDA 47
Messgeräte mit APE:
Encoders with APE:
LIF 12
LIF 17
LIP 37
LIP 47

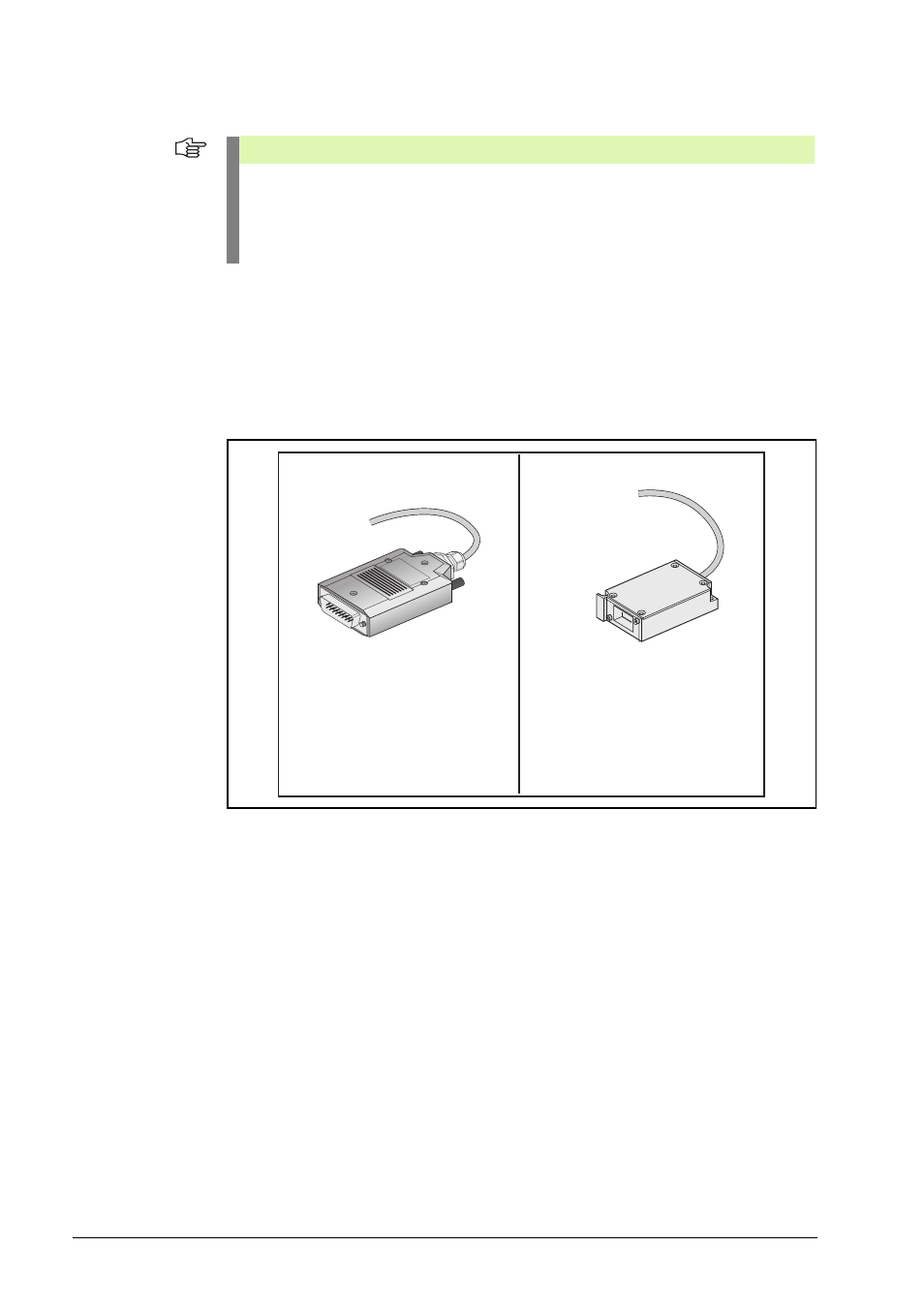

APE-Elektronik /
APE electronics
Sub-D-Stecker-Elektronik /
D-Sub electronics
