84 5 Messen mit dem PWM 9
Hinweise zur Messung ohne Potentialfreiheit (betrifft 11 µAss-Schnittstelle)

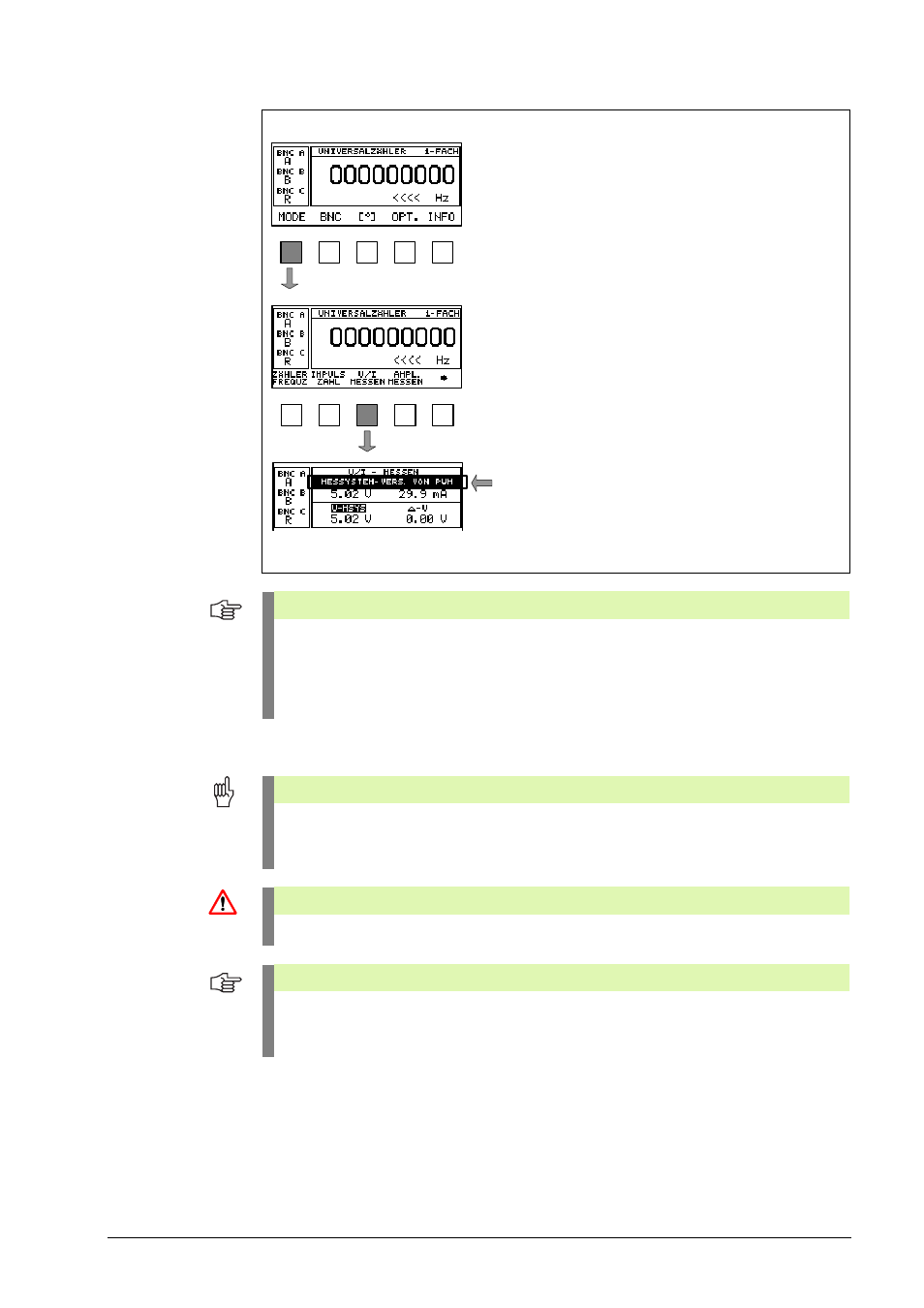

Auch im Fenster U/I MESSEN unter Softkey
„MODE“, „U/I MESSEN“ wird die Quelle der
Messgeräte-Versorgung angezeigt.
Hinweis
Durch die Einstellung ADJUST ON ist die Leistungsentnahme aus der Folgeelektronik um
ca. 50 % höher als bei ADJUST OFF (bedingt durch PWM-interne Schaltregler-
wirkungsgrade).
Zu beachten ist auch der höhere Spannungsabfall auf der Versorgungsleitung zwischen
Folgeelektronik und PWM, verursacht durch den erhöhten Strom!
Achtung
Möglicherweise ist die einwandfreie Funktion der Folgeelektroniken mit 11 µAss-
Messgeräteschnittstellen aufgrund von Signalverschiebungen nicht sichergestellt
(Potentialunterschiede).
Gefahr
Immer prüfen, ob die Maschinenachsen stabil, also nicht unkontrolliert, verfahren!
Hinweis
Die Leistungsentnahme aus der Folgeelektronik für die Messgeräteversorgung ist nur
geringfügig größer als der Leistungsbedarf des Messgerätes. Ca. 10 mA werden für die
Spannungsüberwachung der Folgeelektronik benötigt.
