HEIDENHAIN Benutzer-Handbuch PWM 9
57
5.3.7 Mögliche BNC-Buchsenbelegung
Hinweis
Die BNC-Belegung ist abhängig von der verwendeten Interfaceplatine!
Hinweis
Verwendung der BNC-Buchsen
Bei Verwendung der BNC-Buchsen zum Messen der Messgerätesignale mit dem
Oszilloskop muss der Bediener für einen ausreichenden ESD-Schutz sorgen!
Damit die Messgerätesignale möglichst störungsfrei auf dem Oszilloskop dargestellt wer-
den, sollte ein potentialfreies Oszilloskop oder ein Trenntrafo verwendet werden.
Für die Stromversorgung des Oszilloskopes ist immer die Steckdose des Maschinen-
schaltschrankes zu verwenden.
Dadurch werden Signalverzerrungen vermieden, die durch unterschiedliche Erdpotentiale
entstehen können.
Hinweis
Die eingestellte Belegung der BNC-Buchsen wird auf der jeweils verwendeten Interface-
platine gespeichert!

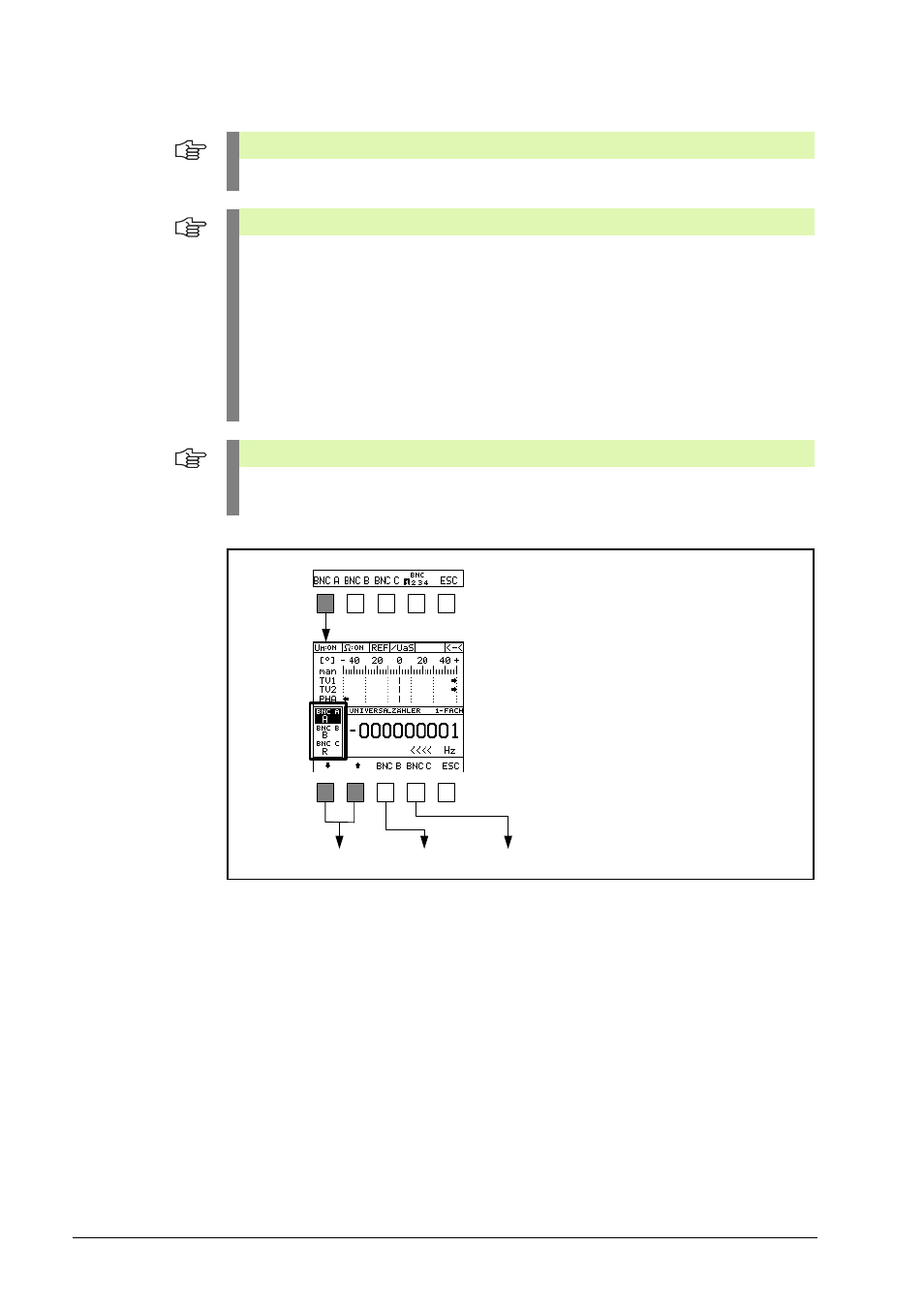

Beispiel:
BNC-Buchse A wird geändert
BNC A
BNC B
BNC C
Mit Pfeil-Softkey bis zum gewünschten
BNC-Signal „tasten“.
Mögliche Signale siehe Tabelle
(Auslieferungszustand)
