152

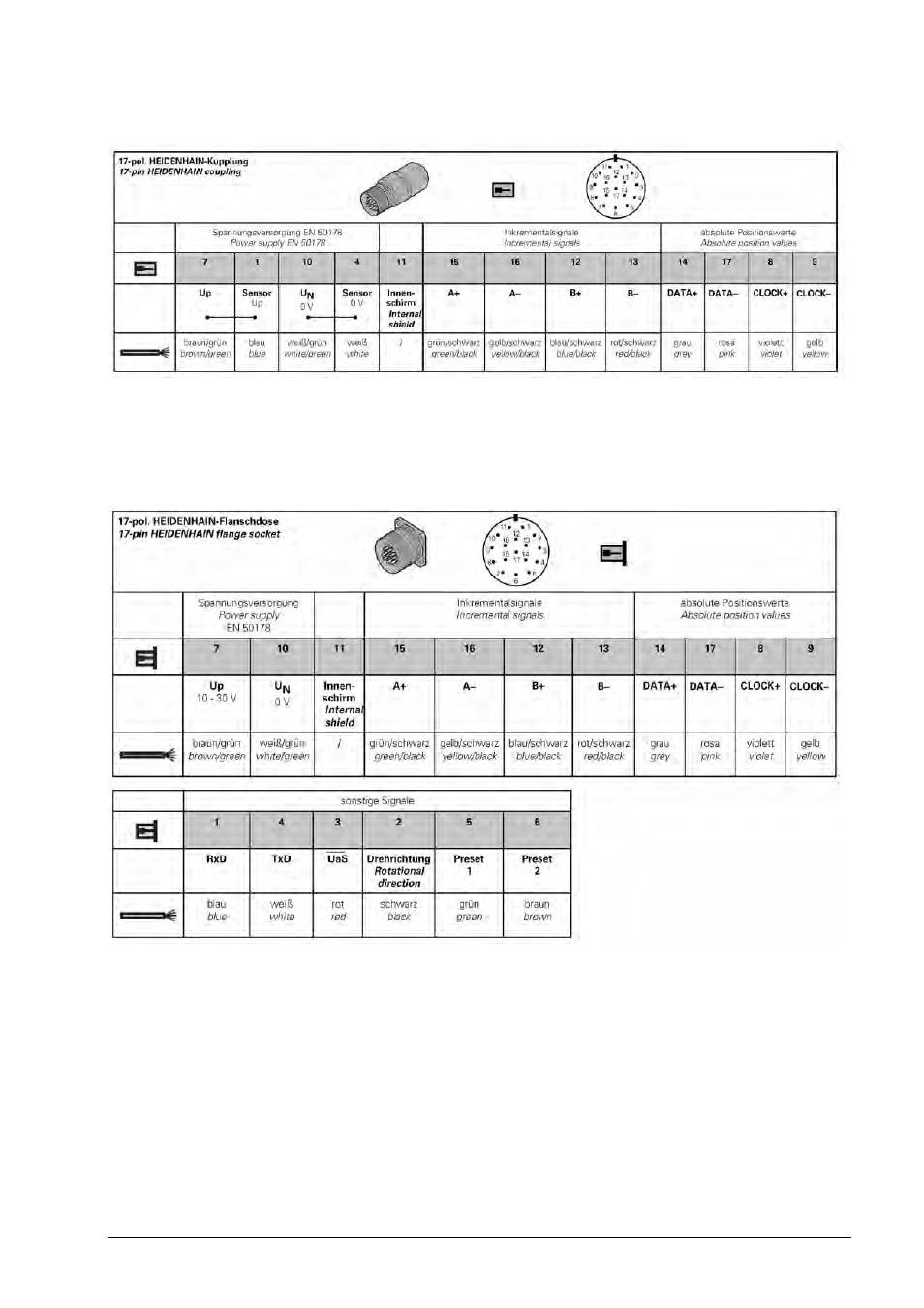

9 Anschlussbelegungen
9.4
Serielle Schnittstelle SSI
Schirm liegt auf Gehäuse
Up = Spannungsversorgung
Sensor: Die Sensorleitung ist intern mit der jeweiligen Spannungsversorgung verbunden.
Nicht verwendete Pins oder Litzen dürfen nicht belegt werden!
9.5
Serielle Schnittstelle SSI Programmierbar
Schirm liegt auf Gehäuse.
Up = Spannungsversorgung
