HEIDENHAIN Benutzer-Handbuch PWM 9 167

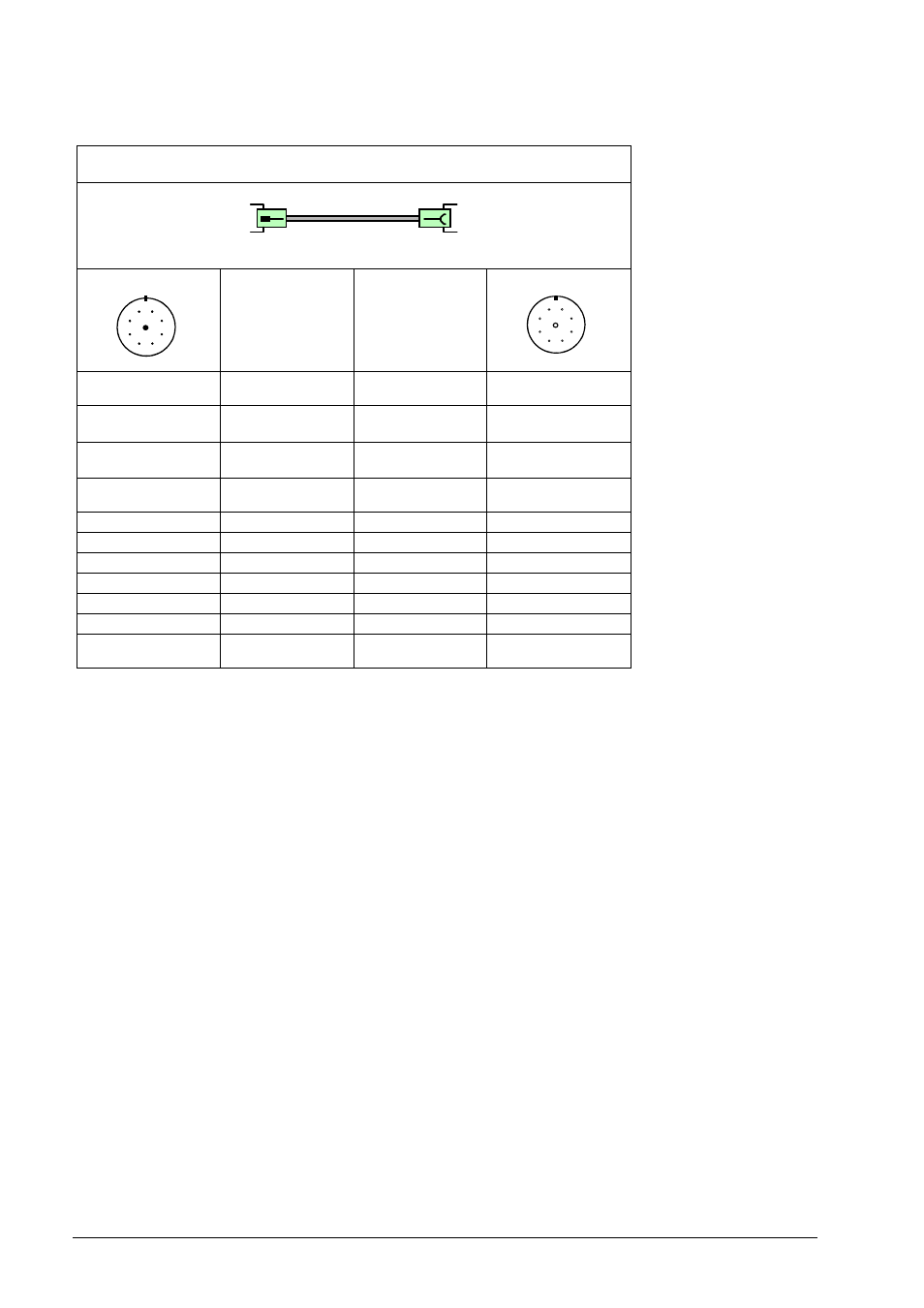

9.15 Verbindungskabel 11 µAss 9-/9-pol. für PWM OUT
2
3
4 5
7
1
9
6
8
2
3
4 5
7
1
9
6
8
Verbindungskabel ID 309773-xx
Connecting cable ID 309773-xx
Signal 11 µAss
Signal 11 µApp
Farbe
Color
Stecker 9-pol. Stift
9-pin connector (male)
Stecker 9-pol. Buchse
9-pin female connector
PIN 4 0 V
U
N
weiß / white PIN 4
PIN 3 +V
U
P
braun / brown PIN 3
PIN 9 Innenschirm (0 V)
Internal shield (0 V)
weiß/braun
white/brown
PIN 9
PIN 1 0°+ grün / green PIN 1
PIN 2 0°- gelb / yellow PIN 2
PIN 5 90°+ blau / blue PIN 5
PIN 6 90°- rot / red PIN 6
PIN 7 RI+ grau / grey PIN 7
PIN 8 RI- rosa / pink PIN 8
Gehäuse / Housing Außenschirm /
External shield
Schirm /
Shield
Gehäuse / Housing
