28
4 Oszilloskop-Grundeinstellungen
Kalibrierung der
2 Oszilloskop-
kanäle

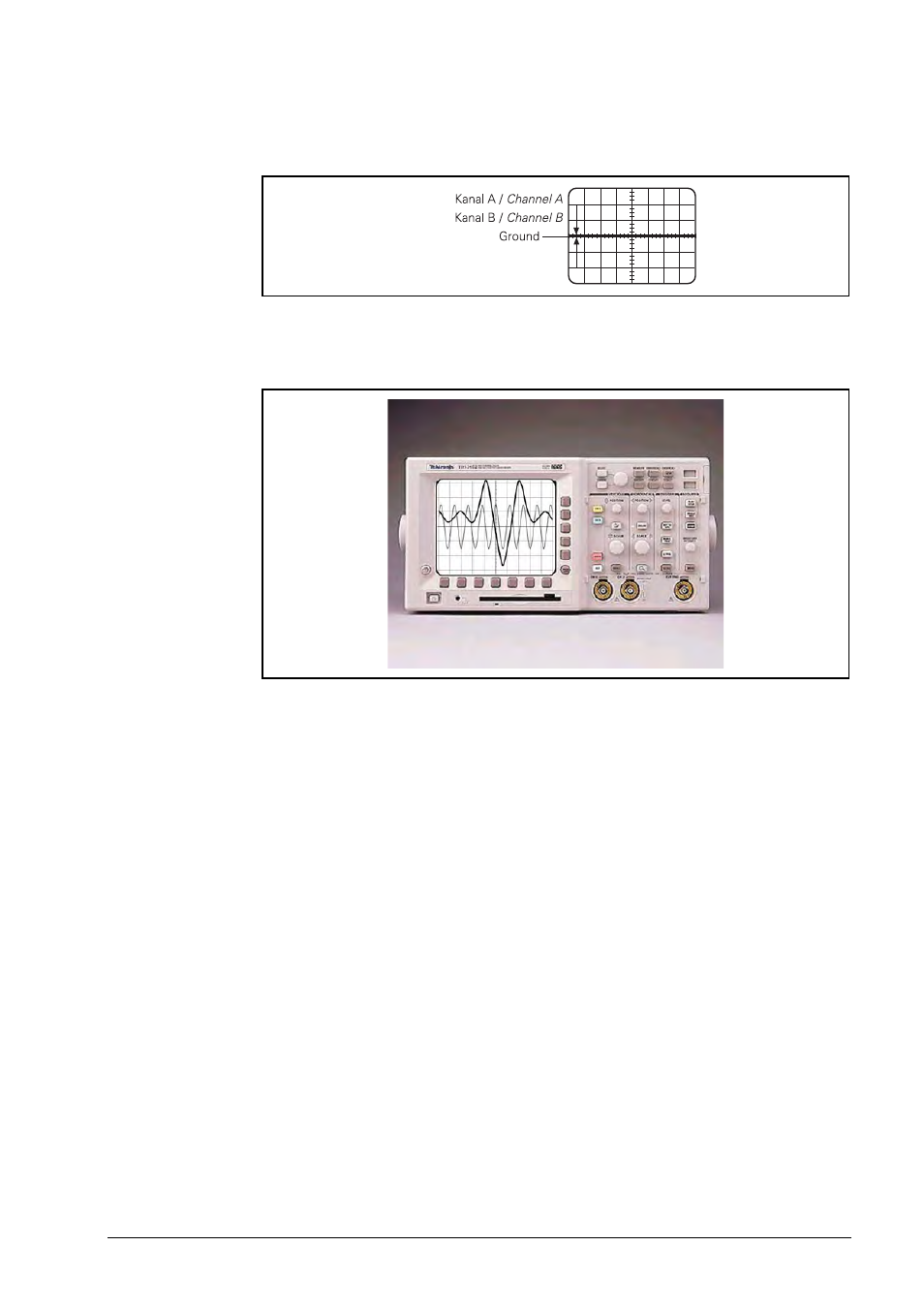

Eingangskopplungsschalter (AC/DC/GND) der Kanäle A und B auf Ground (GND) schalten
Mit den Y-Positionspotentiometern die Linien der Kanäle A und B deckungsgleich in die Bild-
schirmmitte verschieben (siehe Bild)
Eingangskopplungsschalter (AC/DC/GND) der Kanäle A und B auf DC schalten
4.2.2 Referenzmarkensignalmessung
Vertikalablenkung
(Spannungs-
empfindlichkeit)
Kanäle A und B in Chopper-Betrieb (CHOP) schalten
Ablenkkoeffizient (Empfindlichkeit) der Kanäle A und B einstellen
bei Messgerät 11 µAss: 0,5 V/DIV
bei Messgerät 1 Vss: 0,2 V/DIV
Horizontal-
ablenkung
(Zeiteinstellung)
Zeitkoeffizient (Zeitbasis) auf 0,5 ms/DIV einstellen
Triggerung
Manuell triggern (AC oder DC)
Auf Kanal A triggern
Auf Negative Flanke triggern
