5 Messen mit dem PWM 9
5.2
Justierhilfe zur Abtastkopfmontage für offene Messgeräte
Mit der CHECK-REF-Messfunktion wird die Referenzmarkenlage und -breite aller überfahrenen
Referenzmarken gemessen und im PWM gespeichert. Das PWM berechnet dann für alle
gemessenen Referenzmarken eine durchschnittliche Referenzmarken-Lage-Breite-
Abweichung. Danach prüft die Software, ob diese Abweichung durch eine mechanische Justage
des Abtastkopfes korrigiert werden kann. Das Ergebnis wird über folgende Meldungen
angezeigt:
„Alle Referenzmarken optimal“

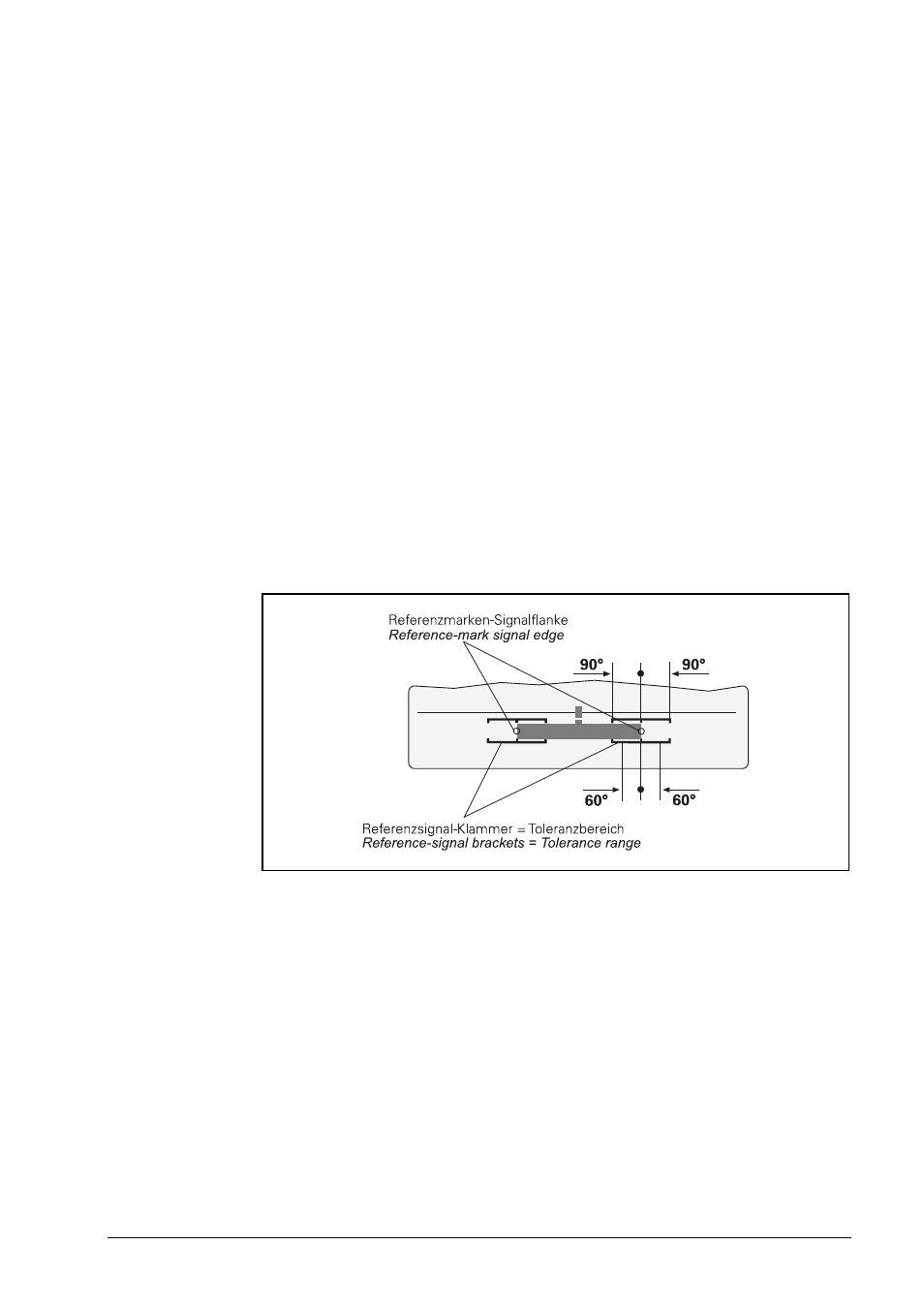

Alle gemessenen Referenzmarken-Signalflanken liegen innerhalb ± 60° im Toleranzbereich der
Referenzsignalklammern.
„Abgleich empfohlen“
Eine oder mehrere Referenzmarkensignalflanken liegen an der Toleranzgrenze der Referenz-
signalklammern (± 90°).
„Abgleich erforderlich“
Diese Meldung erscheint, sobald eine Referenzmarkensignalflanke außerhalb der Toleranz-
grenze der Referenzsignalklammern (> ± 90°) liegt.
„Abgleich nicht möglich“
Die Referenzmarken-Signalflanken liegen außerhalb des mechanisch korrigierbaren Bereiches.
Eine sichere Referenzsignalfunktion ist nicht gewährleistet.
Der Maßstab bzw. Abtastkopf ist auszutauschen und die Messung zu wiederholen.
