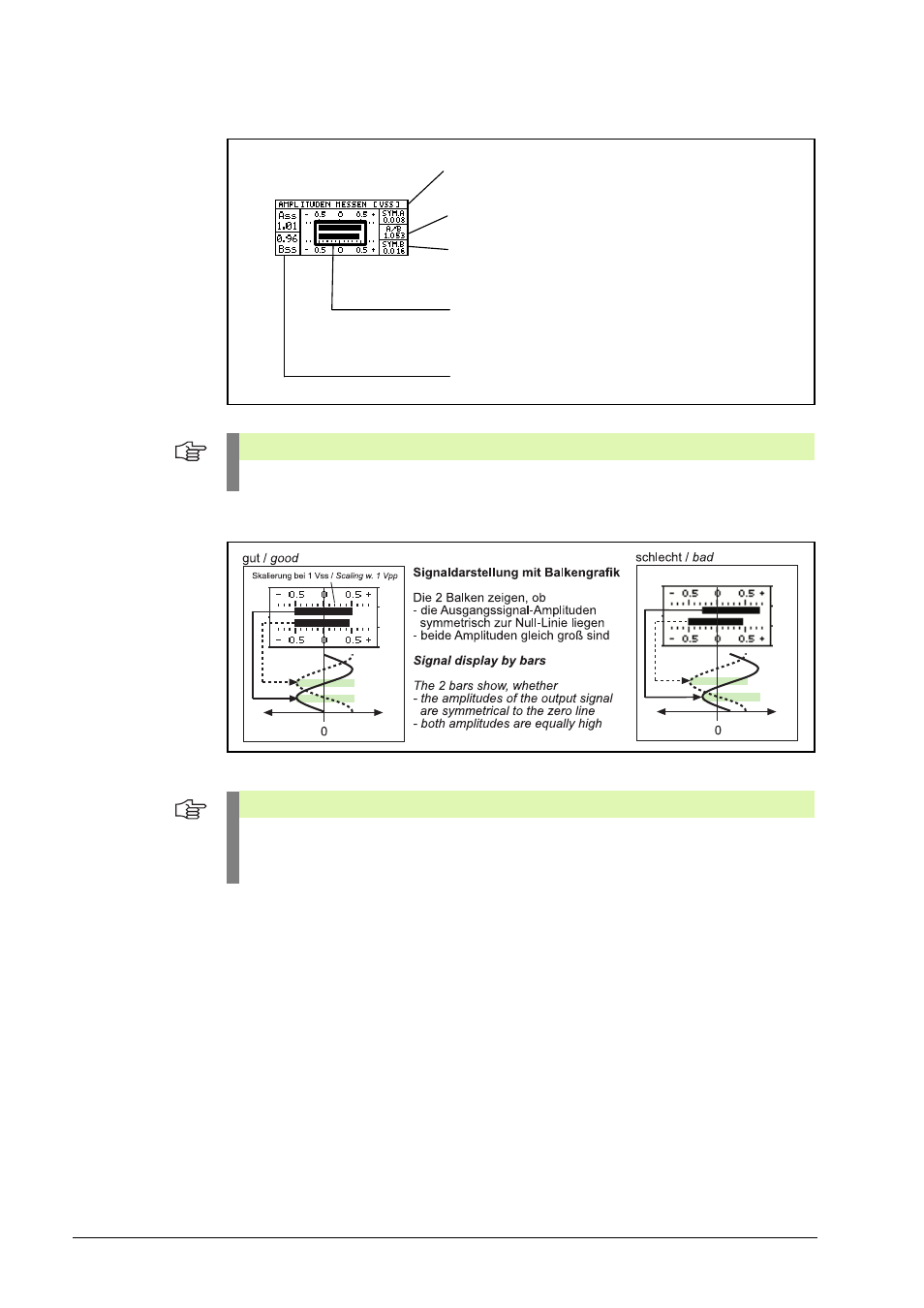

Beschreibung der Anzeige bei 1 Vss- und 11 µAss-Signalamplitudenmessung
Begriffserklärung:
Einheit Vss für Interface-Platine 1 Vss
(µAss für Interface-Platine 11 µAss)
Amplitudenverhältnis (siehe Begriffserklärung)
SYM.A/SYM.B = Signal-Symmetrie (siehe Begriffserklärung)
Signaldarstellung über Balkengrafik
(Balken oben = Signal 1, Balken unten = Signal 2)
Numerischer Spitze/Spitze-Wert der Signalamplituden 1 und 2
(Beispiel: bei 1 Vss-Ausgangssignal ideal 1 Vss)
Hinweis
Zulässige Ausgangssignaltoleranzen siehe “Schnittstellenbeschreibung” auf Seite 119.
Hinweis
Die Balkengrafik dient zur „Grobdiagnose“.
Exakte Werte erhält man über die Tastverhältnis-, Amplitudenverhältnismessung, usw.
Ein Oszilloskop wird bei der Signalauswertung empfohlen!
